Ống lỏng lẻo bị mắc kẹt Thành viên cường độ phi kim loại Cáp quang không bọc thép

Cấu trúc của cáp quang không bọc thép thành viên có độ bền phi kim loại dạng ống lỏng lẻo là đặt sợi quang 250μm vào một ống lỏng làm bằng vật liệu mô đun cao, và ống lỏng chứa đầy hợp chất chống thấm nước. Tâm của lõi cáp là FRP, ống rời (và dây lấp) được xoắn quanh FRP để tạo thành lõi cáp tròn và nhỏ gọn. Các khoảng trống trong lõi cáp được lấp đầy bằng chất độn chặn nước. Một lớp vỏ bọc polyethylene được ép bên ngoài lõi cáp để tạo thành sợi cáp.

Gửi yêu cầu

Mô tả Sản phẩm

cácỐng lỏng lẻo bị mắc kẹt Thành viên cường độ phi kim loại Cáp quang không bọc thépbao gồm các sợi quang 250μm được đưa vào các ống lỏng làm từ vật liệu có mô đun cao, chứa đầy hợp chất chống thấm nước. Lõi cáp được đặt ở giữa một bộ phận chịu lực FRP phi kim loại, xung quanh đó là các ống rời và chất độn được bện xoắn ốc để tạo thành lõi tròn, nhỏ gọn. Chất độn chặn nước chiếm bất kỳ khoảng trống nào và lớp vỏ polyetylen bên ngoài bảo vệ cấu trúc cáp.

Các tính năng chính

Hiệu suất cơ học và nhiệt độ mạnh mẽ
Vật liệu ống rời có khả năng chống thủy phân cao và độ bền kéo
Hợp chất làm đầy ống đặc biệt để bảo vệ sợi quan trọng
Khả năng chống nghiền kết hợp với thiết kế linh hoạt để lắp đặt
Biện pháp kín nước toàn diện: Thành phần trung tâm FRP, hợp chất làm đầy ống, làm đầy lõi 100%
Tuân thủ tiêu chuẩn: YD/T 901 và IEC 60794-1

Thông số kỹ thuật

Số lượng sợi quang: Có sẵn nhiều cấu hình (ví dụ: 6-144 sợi)
Loại sợi: Chế độ đơn hoặc đa chế độ 250μm
Chất liệu ống lỏng: Polymer mô đun cao
Hợp chất làm đầy: Gel chặn nước
Thành viên sức mạnh: Thanh FRP phi kim loại
Vỏ ngoài: Polyethylene (PE)
Nhiệt độ hoạt động: -40°C đến +70°C
Bán kính uốn tối thiểu: đường kính cáp 20× (dưới tải)

Ứng dụng

Những loại cáp này được sử dụng rộng rãi trong:

Các nhà khai thác viễn thông cho mạng đường trục và mạng truy cập
Hệ thống truyền tín hiệu vô tuyến và truyền hình
Truyền dữ liệu mạng cục bộ (LAN)
Kết nối mặt trước công nghiệp trong các dự án điện, đường sắt và đường cao tốc
Các dự án kỹ thuật và cơ sở hạ tầng quy mô lớn khác

Thuận lợi

Thiết kế phi kim loại bền bỉ giúp giảm nguy cơ ăn mòn và làm cho cáp nhẹ hơn
Cấu trúc sợi nhỏ gọn cải thiện độ bền kéo và tính linh hoạt
Vật liệu chặn nước đảm bảo độ tin cậy cao trong môi trường ẩm ướt
Khả năng tương thích với các phương pháp lắp đặt khác nhau, bao gồm cả ống dẫn và triển khai trên không
Hiệu suất đã được chứng minh qua các dự án trong nước và quốc tế, được hỗ trợ bởi kinh nghiệm sản xuất của Orientalfiber

Câu hỏi thường gặp

Q: Cáp này có thể được sử dụng trong lắp đặt ngoài trời không?: Trả lời: Có, vỏ bọc PE và hợp chất chặn nước giúp nó phù hợp cho việc chôn trực tiếp và triển khai ống dẫn ngoài trời.
Hỏi: Có thể cấu hình bao nhiêu sợi?: Trả lời: Cáp có thể được tùy chỉnh từ 6 đến 144 sợi tùy theo yêu cầu của dự án.
Hỏi: Cáp có bao gồm các thành phần kim loại không?: Trả lời: Không, bộ phận chịu lực là FRP phi kim loại, giảm thiểu các vấn đề về trọng lượng và ăn mòn.
Q: Nó có tương thích với thiết bị quang học tiêu chuẩn không?: Trả lời: Có, thiết kế ống lỏng tiêu chuẩn và sợi 250μm đảm bảo khả năng tương thích với các phương pháp nối và kết thúc thông thường.

Tiêu chuẩn

Cáp GYFTY tuân thủ Tiêu chuẩn YD/T 901 cũng như IEC 60794-1

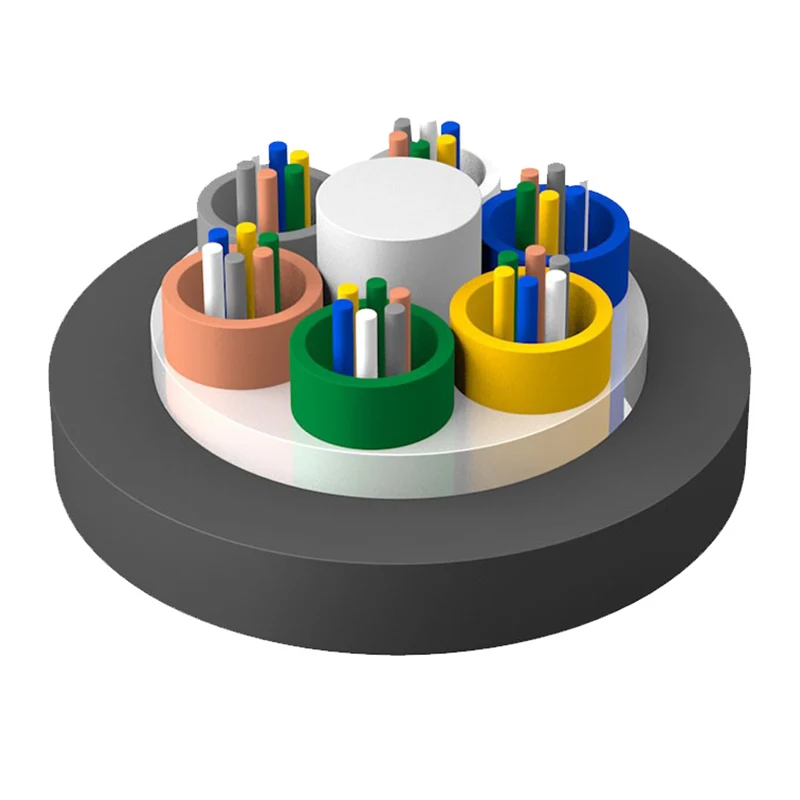

Bản vẽ kết cấu

1. Chất xơ

2. Hợp chất làm đầy ống

3.Ống lỏng lẻo

4. Hợp chất làm đầy cáp

5.Thành viên sức mạnh FRP

Vỏ bọc 6.PE

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Thông số kỹ thuật

Loại cáp (Tăng thêm 2 sợi)	Số lượng chất xơ	Ống	chất độn	Trọng lượng cáp (Tham khảo) (kg/km)	Độ bền kéo Dài hạn/ngắn hạn (N)	Kháng nghiền Dài hạn/ngắn hạn (N/100mm)	Bán kính uốn Tĩnh/Động (mm)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12,5D/25D
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14~18Xn	14~18	3	3	86
GYFTY-20~24Xn	20~24	4	2	86
GYFTY-26~30Xn	26~30	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48	4	2	109
GYFTY-50~60Xn	50~60	5	1	109
GYFTY-62~72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14~18Xn	14~18	3	4	98
GYFTY-20~24Xn	20~24	4	3	98
GYFTY-26~30Xn	26~30	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42	7	0	98
GYFTY-44~48Xn	44~48	4	3	115
GYFTY-50~60Xn	50~60	5	2	115
GYFTY-62~72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14~18Xn	14~18	3	5	119
GYFTY-20~24Xn	20~24	4	4	119
GYFTY-26~30Xn	26~30	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42	7	1	119
GYFTY-44~48Xn	44~48	8	0	119
GYFTY-50~60Xn	50~60	5	3	125
GYFTY-62~72Xn	62~72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86~96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110~120Xn	110~120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

Nhiệt độ lưu trữ/hoạt động: -40oC-+70oC

Đặc tính quang học

Loại sợi	Độ suy giảm （+20oC				Băng thông		Khẩu độ số	Bước sóng cắt cáp λcc
Loại sợi	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Khẩu độ số	Bước sóng cắt cáp λcc
G.652	---	---	.36dB/km	.22dB/km	---	---	---	1260nm
G.655	---	---	.40,40dB/km	.23dB/km	---	---	---	1450nm
50/125µm	3,3dB/km	1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125µm	3,5dB/km	1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---
