Cáp quang bọc thép dạng ống lỏng lẻo

Cáp quang bọc thép dạng ống lỏng (Orientalfiber) là loại cáp thông tin quang ngoài trời bọc thép có cấu trúc ống lỏng lẻo. Nó sử dụng các ống lỏng có mô-đun cao để chứa các sợi quang 250μm, phù hợp với các bộ phận gia cố trung tâm bằng kim loại, áo giáp băng thép bọc nhựa hai mặt và cấu trúc chống thấm nhiều lớp, có thể chống lại hư hỏng cơ học bên ngoài, xói mòn độ ẩm và thay đổi nhiệt độ, đồng thời thực hiện truyền tín hiệu quang an toàn và ổn định trong môi trường chôn cất ngoài trời, chôn cất trực tiếp và địa hình phức tạp.

Sức mạnh sản xuất

1. Năng lực sản xuất quy mô : Bốn nhà máy sản xuất được tiêu chuẩn hóa đảm bảo cung cấp ổn định Cáp quang bọc thép dạng ống lỏng Orientalfiber, đáp ứng nhu cầu đặt hàng của các dự án tùy chỉnh lô nhỏ và mua sắm toàn cầu quy mô lớn.
2. Tay nghề thủ công & Kiểm soát chất lượng : Tuân thủ quy trình sản xuất tinh tế và sản xuất chuyên nghiệp, rèn luyện tinh thần thủ công và kiểm soát chặt chẽ mọi liên kết sản xuất của sản phẩm.
3. Chứng nhận quốc tế : Công ty đã đạt được chứng nhận hệ thống quản lý chất lượng ISO 9001 và chứng nhận hệ thống quản lý an toàn và sức khỏe nghề nghiệp ISO45001, đồng thời tất cả các quy trình sản xuất đều tuân thủ các tiêu chuẩn ngành quốc tế và trong nước.
4. Hệ thống cung ứng toàn cầu : Các sản phẩm của Orientalfiber có chuỗi sản xuất và cung ứng hoàn chỉnh, có thể đáp ứng hiệu quả nhu cầu mua sắm và giao hàng của khách hàng ở các quốc gia và khu vực khác nhau.

Các tính năng chính của Cáp quang bọc thép ống lỏng Orientalfiber

1. Hiệu suất thích ứng cơ học và nhiệt độ tuyệt vời, hoạt động ổn định trong môi trường nhiệt độ phức tạp
2. Vật liệu ống rời có mô đun cao có khả năng chống thủy phân và độ bền kết cấu vượt trội
3. Hợp chất làm đầy ống đặc biệt mang đến sự bảo vệ toàn diện cho sợi quang bên trong
4. Khả năng chống nghiền vượt trội và hiệu suất lắp đặt linh hoạt, thích ứng với các tình huống xây dựng khác nhau
5. Thiết kế chống thấm nhiều lớp, ngăn chặn hoàn toàn độ ẩm và đảm bảo tuổi thọ lâu dài của sản phẩm

Thông số kỹ thuật

Thông số kết cấu cơ bản

• Đặc điểm kỹ thuật sợi quang: sợi quang tiêu chuẩn 250μm
• Vật liệu ống rời: Vật liệu chống thấm có mô đun cao
• Gia cố trung tâm: Lõi gia cố kim loại (Vỏ ngoài PE tùy chọn cho các sản phẩm đa lõi)
• Cấu trúc chống thấm: Chất độn chặn nước lõi cáp + hợp chất chống thấm bên trong ống lỏng
• Lớp giáp: Băng thép bọc nhựa 2 mặt (PSP)
• Vỏ ngoài: Vỏ bọc Polyethylene (PE)
• Vỏ bọc bên trong: Vỏ bọc bên trong Polyethylene (PE)

Tiêu chuẩn tuân thủ

• Tiêu chuẩn trong nước: YD/T 901
• Tiêu chuẩn quốc tế: IEC 60794-1
• Hệ thống chất lượng: Chứng nhận ISO9001, ISO45001

Hiệu suất cơ khí & môi trường

• Khả năng chống nén: Đáp ứng các yêu cầu về ứng suất cơ học chôn ngoài trời
• Hiệu suất uốn: Tính linh hoạt tốt, thi công và lắp đặt thuận tiện
• Khả năng chịu nhiệt độ: Thích ứng với sự thay đổi phạm vi nhiệt độ rộng
• Cấp chống thấm: Cấu trúc chống thấm nhiều lớp, lấp đầy và bịt kín lõi cáp 100%

Các ứng dụng của cáp quang bọc thép ống lỏng Orientalfiber

Cáp quang bọc thép ống lỏng Orientalfiber có nhiều tình huống ứng dụng, bao gồm nhiều lĩnh vực truyền dẫn quang học:

1. Điện thoạiCông nghiệp truyền thông : Truyền dẫn mạng đường trục đường dài của các nhà khai thác viễn thông trong và ngoài nước

1. Đài phát thanh và truyền hình : Hệ thống truyền dẫn tín hiệu mạng thông tin vô tuyến và truyền hình
2. Truyền dữ liệu : Truyền dữ liệu tốc độ cao mạng cục bộ (LAN)
3. Lĩnh vực công nghiệp : Hệ thống điện, thông tin liên lạc vận tải đường sắt, truyền tín hiệu đường cao tốc và kết nối đầu cuối công nghiệp
4. Cơ sở hạ tầng : Chôn lấp trực tiếp ngoài trời, đường ống ngầm, lắp đặt kỹ thuật truyền thông địa hình khắc nghiệt

Tiêu chuẩn

Cáp GYTA53 tuân thủ Tiêu chuẩn YD/T 901 cũng như IEC 60794-1.

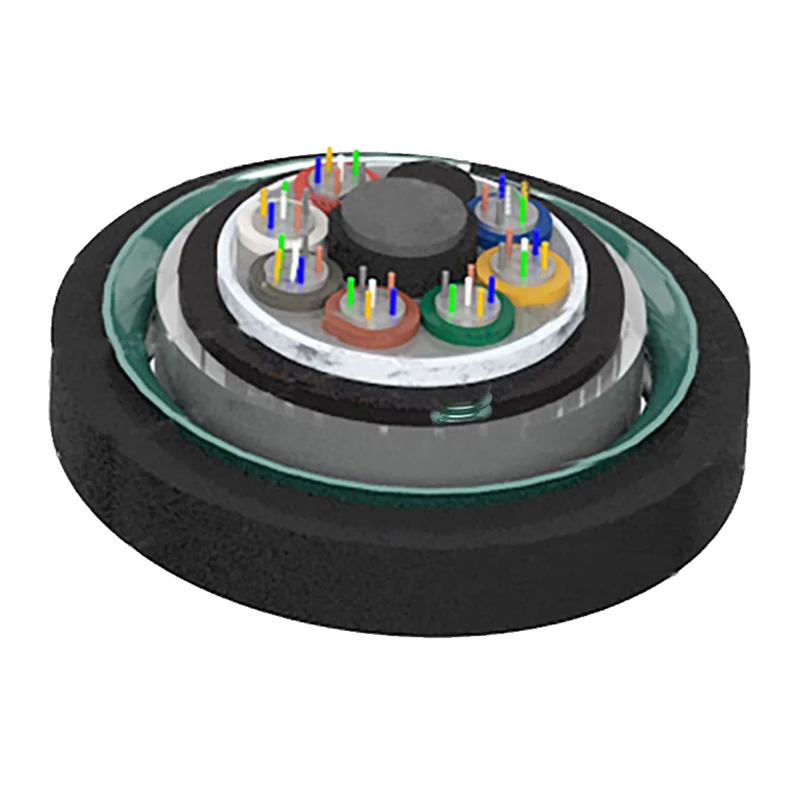

Bản vẽ kết cấu

1. Chất xơ

2. Hợp chất làm đầy ống

3.Ống lỏng lẻo

4. Hợp chất làm đầy cáp

5.APL

Vỏ bọc bên trong 6.PE

7. Vật liệu chặn nước

8.PSP

9.Thành viên sức mạnh miền Trung

10.PE Vỏ Ngoài

Thông số kỹ thuật

Nhiệt độ lưu trữ/hoạt động: -40oC-+70oC

Đặc tính quang học

Ghi chú:

Một. Hậu tố Xn biểu thị loại sợi

b. Sự sắp xếp màu sắc của sợi và ống được quy định trong bảng nhận dạng màu

c. Cáp quang bọc thép ống lỏng bị mắc kẹt không nên bảo quản ở môi trường ngoài trời quá 6 tháng để giữ cho cuộn cáp ở trạng thái tốt

ứng dụng: Ống dẫn / Trên không / Chôn trực tiếp
