Cáp quang không bọc thép ống lỏng lẻo

Cáp quang không bọc thép có ống lỏng bị mắc kẹt là cáp truyền thông đa sợi được thiết kế cho môi trường ngoài trời. Cấu trúc của nó bao gồm việc đặt các sợi quang 250μm vào các ống lỏng có mô đun cao chứa đầy gel chống thấm nước. Các ống này được mắc quanh một bộ phận cường độ kim loại trung tâm (CSM) để đảm bảo tính toàn vẹn về cấu trúc. Để ngăn hơi ẩm xâm nhập, các khoảng trống lõi được lấp đầy bằng hợp chất chặn nước và được bảo vệ bằng lớp vỏ Polyethylene (PE) chắc chắn.

Sức mạnh sản xuất cốt lõi

Orientalfiber hoạt động như một phần của một tập đoàn toàn diện với bốn nhà máy chuyên biệt. Điều này cho phép một quy trình sản xuất tích hợp theo chiều dọc:

• Quy mô: Bốn nhà máy riêng biệt tập trung vào cáp trong nhà/ngoài trời, linh kiện ODN và thiết bị mạng.
• Tuân thủ: Sản xuất tuân thủ nghiêm ngặt các tiêu chuẩn Quản lý chất lượng ISO 9001 và An toàn và sức khỏe nghề nghiệp ISO45001.
• Kiểm soát chất lượng: Mỗi mét Cáp quang không bọc thép dạng ống rời đều trải qua quá trình kiểm tra nghiêm ngặt để đáp ứng các tiêu chuẩn YD/T 901 và IEC 60794-1.

Các tính năng chính của cáp Orientalfiber

Khả năng chống thủy phân: Các ống rời có độ bền cao bảo vệ sợi khỏi sự thoái hóa hóa học theo thời gian.

Bảo vệ khỏi tia cực tím: Vỏ bọc PE màu đen có khả năng chống bức xạ cực tím cao, kéo dài tuổi thọ khi lắp đặt ngoài trời.

Rào cản độ ẩm: Sử dụng APL (Nhôm Polyethylene Laminate) hoặc PSP (Nhựa Thép) để cung cấp khả năng chống ẩm vượt trội.

Độ ổn định cơ học: Cấu trúc nhỏ gọn và bộ phận chịu lực trung tâm giúp các ống lỏng lẻo không bị co lại hoặc dịch chuyển dưới sự dao động của nhiệt độ.

Hiệu suất cơ học và nhiệt độ tốt

Ống lỏng có độ bền cao có khả năng chống thủy phân

Hợp chất làm đầy ống đặc biệt đảm bảo sự bảo vệ quan trọng của sợi

Cấu trúc nhỏ gọn được thiết kế đặc biệt giúp ngăn chặn các ống lỏng lẻo bị co lại

Vỏ PE bảo vệ cáp khỏi tia cực tím

Các biện pháp sau đây được thực hiện để đảm bảo cáp kín nước:

-Dây thép dùng làm cốt thép trung tâm

-Hợp chất làm đầy ống lỏng lẻo

-100% lấp đầy lõi cáp

-APL hoặc PSP rào cản độ ẩm

Tiêu chuẩn

Cáp GYTA/s tuân thủ Tiêu chuẩn YD/T 901 cũng như IEC 60794-1.

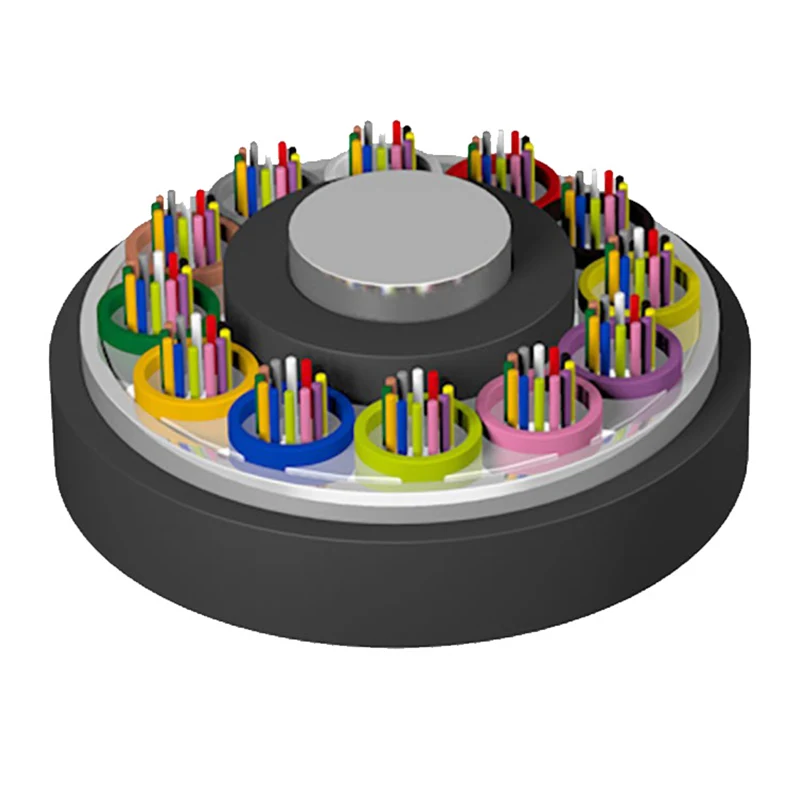

Bản vẽ kết cấu

1. Chất xơ

2. Hợp chất làm đầy ống

3. Ống lỏng

4. Thành Viên Trung Lực

5. Hợp chất làm đầy cáp

6. APL psp

7. Vỏ bọc PE

Thông số kỹ thuật

Nhiệt độ lưu trữ/hoạt động: -40oC-+70oC

Đặc tính quang học

Ghi chú:

Một. Hậu tố Xn biểu thị loại sợi

b. Sự sắp xếp màu sắc của sợi và ống được quy định trong bảng nhận dạng màu

c. Cáp quang không bọc thép dạng ống lỏng bị mắc kẹt không nên bảo quản ở môi trường ngoài trời quá 6 tháng để giữ cho cuộn cáp ở trạng thái tốt

ứng dụng: Ống dẫn / Trên không

Thông số kỹ thuật

Các tham số sau đây phác thảo các số liệu hiệu suất điển hình choCáp quang không bọc thép ống lỏng lẻo :

Lĩnh vực ứng dụng đa dạng

cácCáp quang không bọc thép ống lỏng lẻotừ Orientalfiber được triển khai trên nhiều lĩnh vực khác nhau:

• Viễn thông: Đường trục chính cho các nhà khai thác quốc gia và khu vực.
• Phát sóng: Truyền tín hiệu đáng tin cậy cho mạng phát thanh và truyền hình.
• Cơ sở hạ tầng công nghiệp: Liên kết dữ liệu quan trọng cho lưới điện và hệ thống giám sát đường cao tốc.
• Vận tải đường sắt: Hệ thống thông tin liên lạc tốc độ cao để quản lý nhà ga và tín hiệu đường sắt.

Lợi thế so sánh

Khi so sánh với các sản phẩm tiêu chuẩn trong ngành, OrientalfiberCáp quang không bọc thép ống lỏng lẻomang lại những lợi ích khác biệt:

1. Sản xuất tinh tế: Không giống như các nhà sản xuất quy mô nhỏ hơn, cấu trúc bốn nhà máy của nhóm chúng tôi đảm bảo rằng mọi thành phần (từ ODN đến cáp) đều tương thích và được thử nghiệm như một giải pháp hoàn chỉnh.
2. Khả năng thích ứng với môi trường: Được thiết kế đặc biệt để xử lý các chu kỳ nhiệt độ và độ ẩm ở các vùng khí hậu đa dạng trên toàn cầu.
3. Thành tích toàn cầu: Sản phẩm của chúng tôi hiện được tích hợp vào nhiều dự án kỹ thuật quy mô lớn, được hỗ trợ bởi phản hồi tích cực từ các nhà khai thác viễn thông quốc tế.

Câu hỏi thường gặp (FAQ)

Hỏi: Có phải bộ phận chịu lực trung tâm luôn là kim loại không?

Trả lời: Thiết kế tiêu chuẩn sử dụng dây thép để có độ bền kéo cao; tuy nhiên, đối với các môi trường điện từ cụ thể, có thể thay thế thành viên FRP (Nhựa cốt sợi) phi kim loại.

Hỏi: Cáp này xử lý nước xâm nhập như thế nào?

Đáp: CáiCáp quang không bọc thép ống lỏng lẻosử dụng lớp bảo vệ hai lớp: hợp chất làm đầy ống cho các sợi và hợp chất làm đầy lõi cáp 100% cho các kẽ hở.

Hỏi: Orientalfiber tuân theo những tiêu chuẩn nào?

A: Tất cả các loại cáp ngoài trời đều tuân thủIEC 60794-1VàYD/T 901tiêu chuẩn, đảm bảo khả năng tương thích với phần cứng mạng toàn cầu.
