Cáp sợi quang bọc thép thành viên có độ bền phi kim loại bị mắc kẹt

Cáp sợi quang bọc thép thành viên có độ bền phi kim loại dạng ống rời—do Orientalfiber cung cấp—là cáp quang ngoài trời có cấu trúc bảo vệ nhiều lớp. Thiết kế cốt lõi của nó bao gồm việc chứa các sợi quang 250μm bên trong các ống rời làm bằng vật liệu có mô đun cao, với các ống chứa đầy hợp chất chặn nước để ngăn hơi ẩm xâm nhập.

Các tính năng chính và lợi thế cốt lõi

• Khả năng miễn nhiễm nhiễu điện từ (EMI): Bằng cách sử dụng thành phần cường độ FRP phi kim loại, Cáp sợi quang bọc thép thành viên cường độ phi kim loại dạng ống lỏng có khả năng miễn nhiễm với sét đánh và nhiễu điện, khiến nó phù hợp với môi trường điện áp cao.
• Bảo vệ áo giáp hai lớp: Sự kết hợp giữa APL và PSP mang lại khả năng chống va đập vượt trội và bảo vệ cấp độ cao chống lại các cuộc tấn công của loài gặm nhấm và tác động cơ học trong quá trình lắp đặt.
• Thiết kế chống thủy phân: Chất liệu ống rời có độ bền cao được chế tạo đặc biệt để chống thủy phân, đảm bảo tuổi thọ của sợi ở vùng khí hậu ẩm ướt.
• Chặn nước toàn diện: Hệ thống nhiều tầng bao gồm hợp chất làm đầy ống, làm đầy lõi cáp 100% và vật liệu chặn nước đảm bảo cáp vẫn kín nước dưới áp suất thủy tĩnh.

Thông số kỹ thuật

• Số lượng sợi: Cấu hình có thể tùy chỉnh từ 2 đến 144 lõi.
• Thành phần sức mạnh: Nhựa gia cố sợi trung tâm (FRP) với lớp phủ PE tùy chọn cho các đường kính cụ thể.
• Lớp giáp: APL (Nhôm Polyethylene Laminate) được bọc dọc và PSP (Băng thép bọc nhựa).
• Tuân thủ tiêu chuẩn: Hoàn toàn tuân thủ các tiêu chuẩn quốc tế YD/T 901 và IEC 60794-1.
• Phạm vi môi trường: Hoạt động ổn định trong dải nhiệt độ từ -40°C đến +70°C.
• Chất liệu vỏ: Polyethylene (PE) chống tia cực tím giúp kéo dài tuổi thọ sử dụng ngoài trời.

Lĩnh vực ứng dụng đa dạng

cácCáp sợi quang bọc thép thành viên có độ bền phi kim loại bị mắc kẹtđược triển khai trên nhiều lĩnh vực quan trọng khác nhau:

1. Nhà khai thác viễn thông: Hệ thống cáp mạng truy cập và đường trục đáng tin cậy cho các dịch vụ thoại và dữ liệu.
2. Lưới điện và tiện ích: Truyền dữ liệu an toàn ở gần đường dây điện cao thế nơi các thành phần kim loại bị hạn chế.
3. Phát thanh và Truyền hình: Phân phối tín hiệu ổn định cho hệ thống truyền thông và truyền tải thông tin.
4. Cơ sở hạ tầng giao thông: Giám sát và liên lạc dữ liệu theo thời gian thực cho vận tải đường sắt, đường cao tốc và hệ thống giao thông thông minh.

Tiêu chuẩn

Cáp GYFTA53 tuân thủ Tiêu chuẩn YD/T 901 cũng như IEC 60794-1.

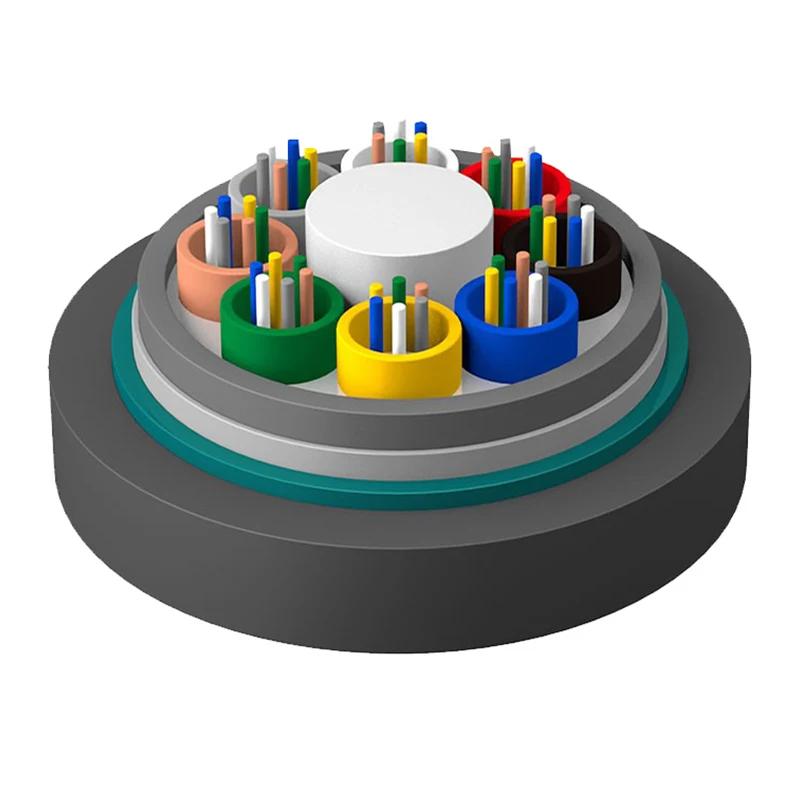

Bản vẽ kết cấu

1. Chất xơ

2. Hợp chất làm đầy ống

3.Ống lỏng lẻo

4. Hợp chất làm đầy cáp

5.APL

Vỏ bọc bên trong 6.PE

7. Vật liệu chặn nước

8.PSP

9.Thành viên sức mạnh FRP

10.PE Vỏ Ngoài

Thông số kỹ thuật

Nhiệt độ lưu trữ/hoạt động: -40oC-+70oC

Đặc tính quang học

Ghi chú:

Một. Hậu tố Xn biểu thị loại sợi

b. Cách sắp xếp màu sắc của sợi và ống được quy định trong bảng nhận dạng màu

c. Không nên bảo quản cáp ở môi trường ngoài trời quá 6 tháng để giữ cho cuộn cáp ở trạng thái tốt

Ứng dụng: Ống dẫn/Trên không/Chôn trực tiếp

Câu hỏi thường gặp (FAQ)

Hỏi: Điều gì khiến tính năng "Phi kim loại" trở nên quan trọng đối với loại cáp bọc thép này?

Trả lời: Mặc dù cáp có vỏ bọc kim loại (APL/PSP), bộ phận chịu lực trung tâm FRP phi kim loại ngăn cáp hoạt động như một dây dẫn liên tục cho sét hoặc cảm ứng điện áp cao, tăng đáng kể độ an toàn trong hành lang điện.

Câu hỏi: Cáp quang bọc thép thành viên có độ bền phi kim loại dạng ống lỏng có phù hợp để chôn trực tiếp không?

Đ: Vâng. Cấu trúc bọc thép kép (Băng nhôm và thép) cung cấp độ bền kéo cần thiết và khả năng chống nghiền cần thiết cho việc chôn lấp trực tiếp ở hầu hết các loại đất.

Hỏi: Orientalfiber đảm bảo khả năng chống ẩm của cáp theo thời gian như thế nào?

Trả lời: Chúng tôi sử dụng hợp chất làm đầy lõi 100% kết hợp với cả rào cản APL và PSP. Hệ thống dự phòng này đảm bảo rằng ngay cả khi vỏ bọc bên ngoài bị hư hỏng, hơi ẩm cũng không thể xâm nhập vào các ống mang sợi.
