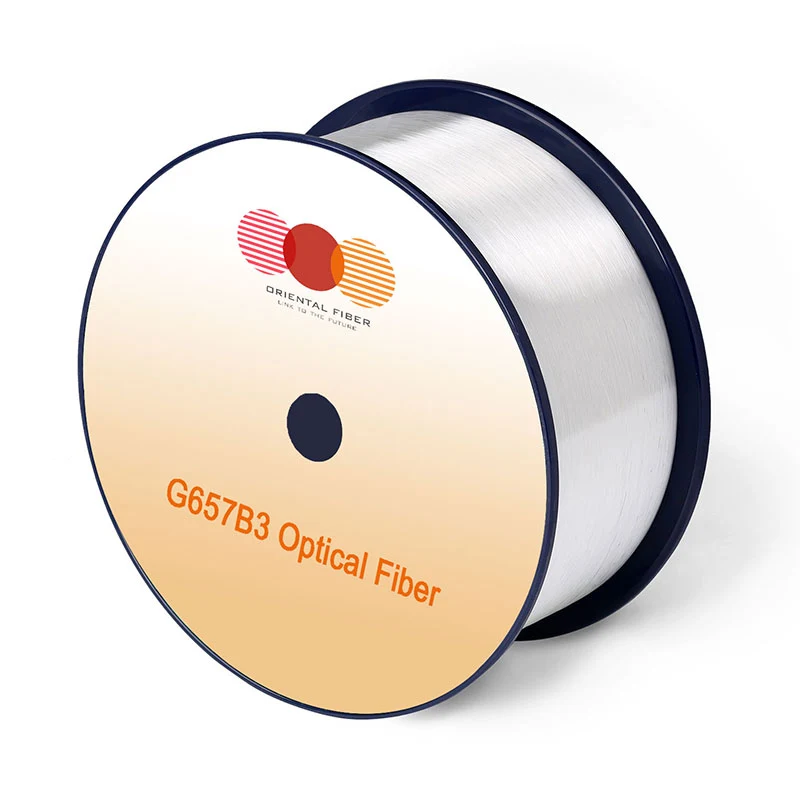

Sợi quang đơn chế độ G.657.B3

Đặc trưng

Điều kiện

Đặc biệt giá trị

Đơn vị

Quang học Đặc trưng

Sự suy giảm

1310nm

≤0,35

[db/km]

1383nm sau khi H2-aging

≤0,35

[db/km]

1550nm

≤0,21

[db/km]

1625nm

≤0,23

[db/km]

Sự suy giảm so với bước sóng

Tối đa. α di ff erence

1285-1330nm, trong Tham chiếu đến 1310nm

0.03

[db/km]

1525-1575nm, trong tham chiếu đến 1550nm

0.02

[db/km]

Không Bước sóng phân tán (0)

-

1300-1324

[NM]

Không Độ dốc phân tán (S0)

-

≤0,092

[PS/(NM2 · km)]

PMD

Tối đa Sợi cá nhân

-

≤0.1

[PS/√km]

Giá trị thiết kế liên kết （m = 20 ， q = 0,01%)

-

≤0,06

[PS/√km]

Đặc trưng Giá trị

-

0.04

[PS/√km]

Cáp Bước sóng Cuto (λCC)

-

≤1260

[NM]

Cách thức Đường kính trường （MFD）

1310nm

8.2-9.0

[μm]

1550nm

9.1-10.1

[μm]

Chỉ số nhóm khúc xạ （ne）））

1310nm

1.468

-

1550nm

1.469

-

Điểm Không liên tục

1310nm

≤0,05

[db]

1550nm

≤0,05

[db]

Hình học Đặc trưng

Ốp Đường kính

-

125,0 ± 0,7

[μm]

Ốp Không mạch

-

≤0,7

[%]

Lớp phủ Đường kính

-

235-245

[μm]

Lớp phủ Lỗi đồng tâm

-

≤12.0

[μm]

Lớp phủ Không mạch

-

≤6.0

[%]

Core Cladding Lỗi đồng tâm

-

≤0,5

[μm]

Curl (bán kính)

-

≥4

[M]

Vận chuyển Chiều dài

-

Hướng lên đến 25.2

[km/reel]

Đặc điểm môi trường

1310nm, 1550nm & 1625nm

Nhiệt độ Sự phụ thuộc gây ra suy giảm

-60 đến +85

≤0,05

[db/km]

Độ ẩm nhiệt độ Đi xe đạp gây ra suy giảm

-10 ° C. đến +85 ° C, 98% rh

≤0,05

[db/km]

Watersoak Sự phụ thuộc gây ra suy giảm

23 ° C ， trong 30 ngày

≤0,05

[db/km]

Ẩm ướt Sự suy giảm phụ thuộc nhiệt

85 ° C. và 85% rh ， cho 30 ngày

≤0,05

[db/km]

Khô Nhiệt lão hóa

85 ℃ trong 30 ngày

≤0,05

[db/km]

Cơ học Thông số cụ thể

Bằng chứng Bài kiểm tra

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Macro-uốn cong Mất mát

1 quay xung quanh một trục gá của Bán kính 10 mm

1550nm

0.03

[db]

1 Quay lại một trục gá có bán kính 10 mm

1625nm

≤0.1

[db]

1 Quay lại một trục gá có bán kính 7,5 mm

1550nm

≤0,08

[db]

1 quay xung quanh một trục gá của Bán kính 7,5 mm

1625nm

0.25

[db]

1 Quay quanh một trục gá có bán kính 5 mm

1550nm

≤0,15

[db]

1 Quay quanh một trục gá có bán kính 5 mm

1625nm

0,45

[db]

Lớp phủ Lực lượng thoát y

đặc trưng lực trung bình

1.5

[N]

đỉnh cao lực lượng

1.3-8.9

[N]

Năng động Tham số mệt mỏi (ND)

-

≥20

-
