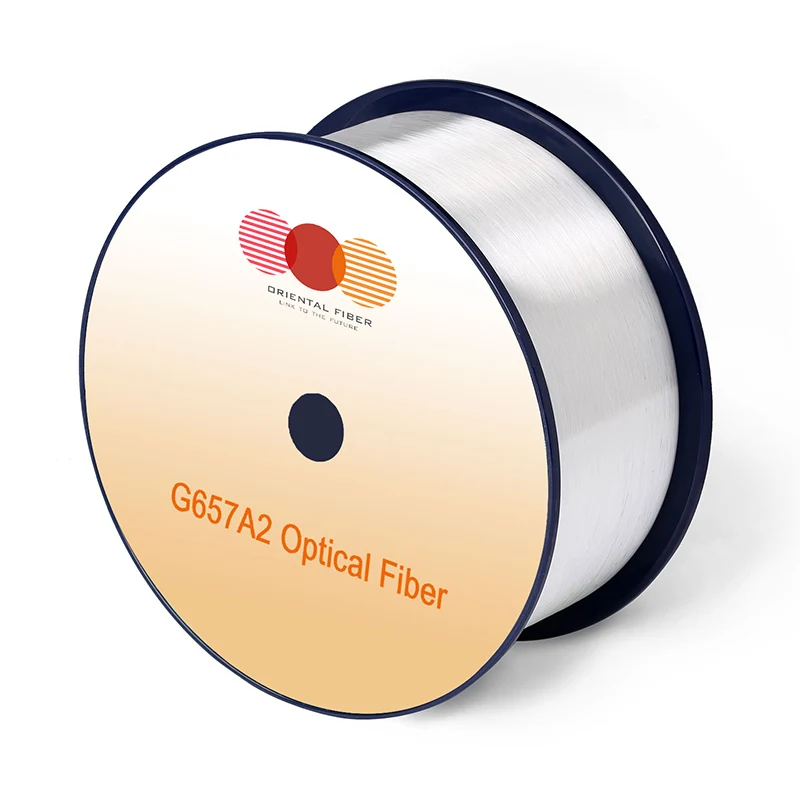

Chất sợi quang đơn chế độ G.657.A2

Đặc trưng

Điều kiện

Giá trị được chỉ định

Đơn vị

Đặc điểm quang học

Sự suy giảm

1310nm

≤0,35

[db/km]

1383nm (sau H2-age)

≤0,35

[db/km]

1460nm

0.25

[db/km]

1490nm

≤0,23

[db/km]

1550nm

≤0,21

[db/km]

1625nm

≤0,23

[db/km]

Suy giảm so với bước sóng

Tối đa. α di ff erence

1285-1330nm, liên quan đến 1310nm

0.03

[db/km]

1525-1575nm, liên quan đến 1550nm

0.02

[db/km]

Bước sóng phân tán bằng không (0)

-

1300-1324

[NM]

Độ dốc phân tán bằng không (S0)

-

≤0,092

[PS/(NM2 · km)]

PMD

Sợi cá nhân tối đa

-

≤0.1

[PS/√km]

Giá trị thiết kế liên kết (M = 20 ， Q = 0,01%)

-

≤0,06

[PS/√km]

Giá trị điển hình

-

0.04

[PS/√km]

Cáp Cuto bước sóng (λCC)

-

≤1260

[NM]

Đường kính trường chế độ (MFD)

1310nm

8.4-9.2

[μm]

1550nm

9.3-10.3

[μm]

Chỉ số nhóm khúc xạ (NE) hiệu quả (NE)

1310nm

1.466

-

1550nm

1.467

-

Điểm không liên tục

1310nm

≤0,05

[db]

1550nm

≤0,05

[db]

Đặc điểm hình học

Đường kính ốp

-

125,0 ± 0,7

[μm]

Ốp không mạch

-

≤0,7

[%]

Đường kính lớp phủ

-

235-245

[μm]

Lỗi lớp phủ lớp phủ

-

≤12.0

[μm]

Lớp phủ không mạch

-

≤6.0

[%]

Lỗi đồng tâm lõi

-

≤0,5

[μm]

Curl (bán kính)

-

≥4

[M]

Độ dài giao hàng

-

Lên đến 50,4

[km/reel]

Đặc điểm môi trường

1310nm, 1550nm & 1625nm

Sự phụ thuộc nhiệt độ gây ra suy giảm

-60 đến +85

≤0,05

[db/km]

Sự suy giảm độ bền của nhiệt độ gây ra sự suy giảm

-10 ° C đến +85 ° C, 98% rh

≤0,05

[db/km]

Sự suy giảm phụ thuộc watersoak

23 ° C, trong 30 ngày

≤0,05

[db/km]

Sự suy giảm phụ thuộc nhiệt ẩm

85 ° C và 85% rh, trong 30 ngày

≤0,05

[db/km]

Lão hóa nhiệt khô

85, trong 30 ngày

≤0,05

[db/km]

Đặc điểm kỹ thuật cơ học

Kiểm tra bằng chứng

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Macro-uốn cong gây ra suy giảm

10 lượt xung quanh một quả trục có bán kính 15 mm

1550nm

0.03

[db]

10 lượt xung quanh một quả trục có bán kính 15 mm

1625nm

≤0.1

[db]

1 quay vòng một trục gá có bán kính 10 mm

1550nm

≤0.1

[db]

1 quay vòng một trục gá có bán kính 10 mm

1625nm

≤0.2

[db]

1 quay vòng một trục gá có bán kính 7,5 mm

1550nm

≤0,5

[db]

1 quay vòng một trục gá có bán kính 7,5 mm

1625nm

≤1.0

[db]

Lực lượng dải

Lực trung bình điển hình

1.5

[N]

Lực cao nhất

1.3-8.9

[N]

Tham số mỏi động (ND)

-

≥20

-
