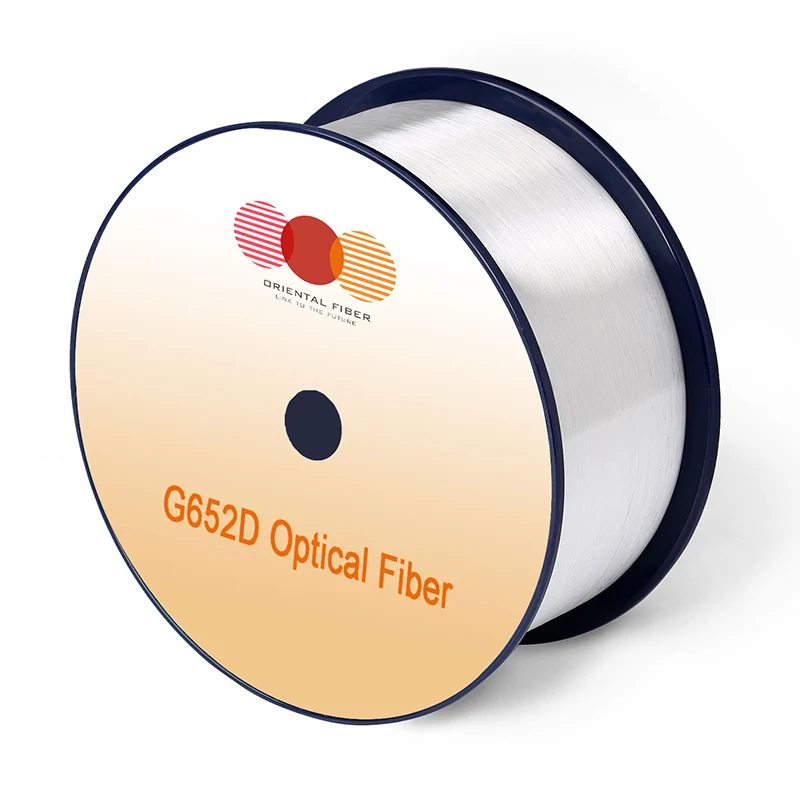

Sợi quang đơn chế độ G.652D

Sợi quang đơn chế độ G.652D được thiết kế cho các hệ thống truyền quang hoạt động trong toàn bộ cửa sổ bước sóng từ 1260nm đến 1625nm. Bằng cách ngăn chặn đỉnh nước gần 1383nm do sự hấp thụ ion hydroxyl (OH-) trong sợi đơn chế độ truyền thống, sợi có thể mở dải E (1360-1460nm) cho hoạt động, do đó cung cấp bước sóng có thể sử dụng hơn 100nm.

Gửi yêu cầu

Mô tả Sản phẩm

Ứng dụng

Do phổ rộng có sẵn và hiệu suất quang học tuyệt vời, sợi quang đơn chế độ G.652D là lựa chọn tốt nhất để hỗ trợ nhiều ứng dụng như Ethernet, giao thức Internet (IP), chế độ truyền không đồng bộ (ATM), mạng quang học đồng bộ (SONET) và chuyển bộ chia bước sóng (WDM). Fiber cung cấp nhiều băng thông hơn cho xương sống, khu vực đô thị và mạng lưới truy cập.

Tiêu chuẩn

Sợi đáp ứng hoặc vượt quá khuyến nghị ITU-T G.652D và IEC 60793-2-50 Loại B1.3 Thông số kỹ thuật sợi.

Đặc trưng

Được thiết kế để hoạt động trên toàn bộ phạm vi quang phổ 1260-1625nm, cung cấp các bước sóng có thể sử dụng nhiều hơn 50% để tăng khả năng truyền

Hiệu suất quang học tuyệt vời hỗ trợ các công nghệ truyền tốc độ cao như DWDM và CWDM

Tương thích với thiết bị 1310nm hiện có

Bảo vệ tốt và sự ổn định của lực lượng thoát y tuyệt vời

Các thông số hình học chính xác đảm bảo tổn thất nối thấp và hiệu quả nối cao

Thông số kỹ thuật

Đặc trưng		Điều kiện	Giá trị được chỉ định	Đơn vị
Đặc điểm quang học
Sự suy giảm		1310nm	0.34	[db/km]
		1383nm (sau H2-age)	0.34	[db/km]
		1550nm	≤0,20	[db/km]
		1625nm	≤0,24	[db/km]
Suy giảm so với bước sóng Tối đa. α di ﬀ erence		1285-1330nm, liên quan đến 1310nm	0.03	[db/km]
Suy giảm so với bước sóng Tối đa. α di ﬀ erence		1525-1575nm, liên quan đến 1550nm	0.02	[db/km]
Phân tán coe		1285-1340nm	-3,5 đến 3,5	[PS/(NM · km)]
		1550nm	≤18	[PS/(NM · km)]
		1625nm	≤22	[PS/(NM · km)]
Bước sóng phân tán bằng không (0)		-	1300-1324	[NM]
Độ dốc phân tán bằng không (S0)		-	≤0,092	[PS/(NM2 · km)]
Giá trị điển hình		-	0.086	[PS/(NM2 · km]
PMD	Sợi cá nhân tối đa	-	≤0.1	[PS/√km]
	Giá trị thiết kế liên kết （m = 20 ， q = 0,01%)	-	≤0,06	[PS/√km]
	Giá trị điển hình	-	0.04	[PS/√km]
Cáp Cuto bước sóng (λCC)		-	≤1260	[NM]
Đường kính trường Chế độ （MFD）		1310nm	8,7-9,5	[μm]
Đường kính trường Chế độ （MFD）		1550nm	9.8-10.8	[μm]
Chỉ số nhóm khúc xạ （ne）））		1310nm	1.466	-
Chỉ số nhóm khúc xạ （ne）））		1550nm	1.467	-
Điểm không liên tục		1310nm	≤0,05	[db]
Điểm không liên tục		1550nm	≤0,05	[db]
Đặc điểm hình học
Đường kính ốp		-	125,0 ± 0,7	[μm]
Ốp không mạch		-	≤1.0	[%]
Đường kính lớp phủ		-	235-250	[μm]
Lỗi lớp phủ lớp phủ		-	≤12.0	[μm]
Lớp phủ không mạch		-	≤6.0	[%]
Lỗi đồng tâm lõi		-	≤0,6	[μm]
Curl (bán kính)		-	≥4	[M]
Độ dài giao hàng		-	Lên đến 50,4	[km/reel]
Đặc điểm môi trường		1310nm, 1550nm & 1625nm
Sự phụ thuộc nhiệt độ gây ra suy giảm		-60 đến +85	≤0,05	[db/km]
Sự suy giảm độ bền của nhiệt độ gây ra sự suy giảm		-10 ° C đến +85 ° C, 98% rh	≤0,05	[db/km]
Sự phụ thuộc vào nước gây ra sự suy giảm		23 ° C ， trong 30 ngày	≤0,05	[db/km]
Sự suy giảm phụ thuộc nhiệt ẩm		85 ° C và 85% rh trong 30 ngày	≤0,05	[db/km]
Lão hóa nhiệt khô		85, trong 30 ngày	≤0,05	[db/km]
Thông số kỹ thuật cơ học
Kiểm tra bằng chứng		-	≥9.0	[N]
		-	≥1.0	[%]
		-	≥100	[KPSI]
Macro-uốn cong gây ra suy giảm	100 lần quay quanh một trục gá có bán kính 30 mm	1625nm	≤0,05	[db]
	100 lần quay quanh một trục gá có bán kính 25 mm	1310nm và 1550nm	≤0,05	[db]
	1 quay vòng một trục gá có bán kính 16 mm	1550nm	≤0,05	[db]
Lực lượng dải		Lực trung bình điển hình	1.5	[N]
Lực lượng dải		Lực cao nhất	1.3-8.9	[N]
Tham số mỏi động (ND)		-	≥20	-
