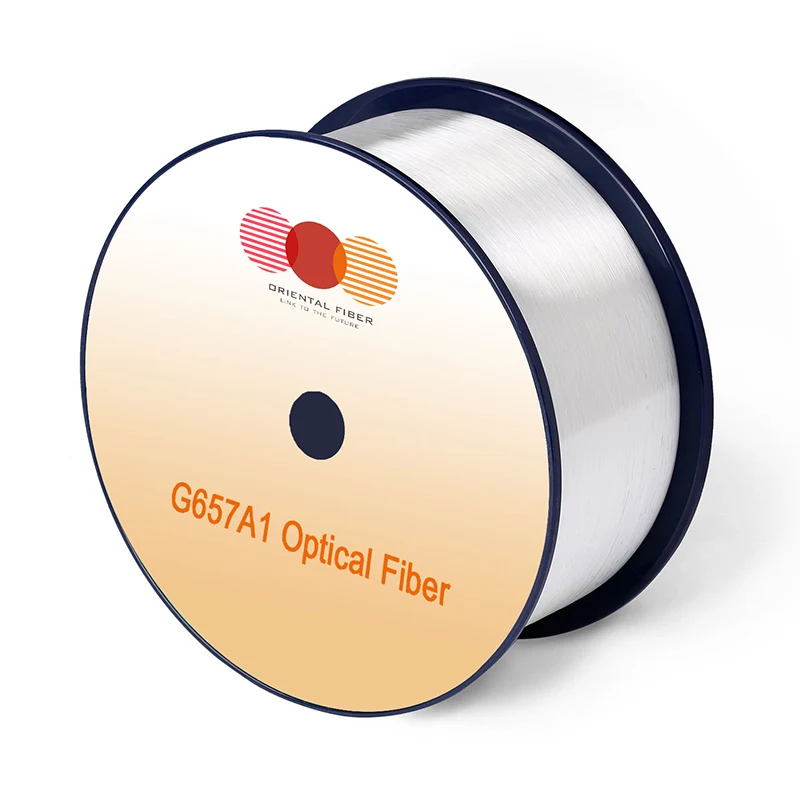

Cáp quang đơn mode G.657.A1

Cáp quang đơn mode G.657.A1 của Orientalfiber được thiết kế cho mạng cáp quang hiện đại yêu cầu tính linh hoạt, đường truyền ổn định và lắp đặt dễ dàng. Là nhà sản xuất và nhà cung cấp đáng tin cậy của Trung Quốc, Orientalfiber cung cấp sợi G.657.A1 được tối ưu hóa cho các ứng dụng băng tần O-E-S-C-L (1260–1625 nm), với khả năng chống chịu tổn thất do uốn mạnh và hiệu suất ổn định trong môi trường triển khai dày đặc như FTTx và hệ thống cáp trong nhà.

Gửi yêu cầu

Mô tả Sản phẩm

Cáp quang đơn chế độ G.657.A1 được thiết kế để duy trì hiệu suất quang ổn định ngay cả trong điều kiện bán kính uốn nhỏ. So với sợi thông thường, nó làm giảm đáng kể tổn thất uốn cong, khiến nó phù hợp với hệ thống cáp trong nhà, mạng truy cập và hệ thống phân phối quang nhỏ gọn.

Trong triển khai thực tế, sợi này thường được sử dụng trong các môi trường mà người lắp đặt phải đối mặt với không gian hạn chế, chẳng hạn như các mối nối đóng, hộp phân phối và tủ treo tường. Khả năng chịu uốn được cải thiện giúp giảm độ nhạy khi lắp đặt và giảm nguy cơ suy giảm hiệu suất do xử lý không đúng cách.

Những thuận lợi chính cho việc mua sắm

Giảm rủi ro cài đặt

Hiệu suất uốn được tối ưu hóa của Cáp quang đơn chế độ G.657.A1 cho phép người lắp đặt làm việc với bán kính uốn cong chặt hơn mà không gây mất tín hiệu quá mức. Điều này đặc biệt hữu ích trong các dự án FTTx và các tình huống định tuyến trong nhà nơi không gian bị hạn chế.

Khả năng tương thích băng tần rộng

Hỗ trợ đầy đủ băng tần O-E-S-C-L (1260–1625 nm), giúp nó phù hợp cho việc nâng cấp mạng hiện tại và tương lai. Nó đảm bảo khả năng tương thích với các ứng dụng băng tần L và yêu cầu truyền dẫn đường dài.

Tổng chi phí dự án thấp hơn

Bằng cách giảm thiểu tổn thất liên quan đến uốn cong và giảm việc làm lại trong quá trình lắp đặt, sợi quang này giúp giảm chi phí triển khai tổng thể. Nó cũng làm giảm nhu cầu về các điều kiện xử lý nghiêm ngặt trong quá trình bảo quản và lắp đặt cáp.

Hiệu suất nối ổn định

Các thông số hình học chính xác đảm bảo tổn thất nối thấp và hiệu quả cao trong quá trình nối sợi, điều này rất quan trọng đối với các dự án xây dựng mạng quy mô lớn.

Ứng dụng điển hình

Mạng truy cập FTTx

Cáp quang đơn chế độ G.657.A1 được sử dụng rộng rãi trong triển khai cáp quang đến nhà và cáp quang đến tòa nhà, nơi thường có các khúc cua hẹp và định tuyến dày đặc.

Cáp quang tốc độ cao trong nhà

Thích hợp để truyền dữ liệu tốc độ cao bên trong các tòa nhà, trung tâm dữ liệu và môi trường văn phòng yêu cầu quản lý cáp nhỏ gọn.

Cáp khoảng cách ngắn chuyên dụng

Lý tưởng cho các loại cáp có yêu cầu bán kính uốn nghiêm ngặt, bao gồm cáp dải và cáp siêu nhỏ được sử dụng trong các hệ thống định tuyến phức tạp.

Mạng quang hiệu suất cao

Hỗ trợ truyền dẫn đường dài và tốc độ bit cao với PMD thấp, đảm bảo hiệu suất ổn định ở các lớp mạng đường trục và mạng truy cập.

Thông số kỹ thuật

Đặc trưng		Điều kiện	Giá trị được chỉ định	Đơn vị
Đặc tính quang học
suy giảm		1310nm	.30,35	[dB/km]
		1383nm (sau khi lão hóa H2)	.30,35	[dB/km]
		1460nm	.20,25	[dB/km]
		1550nm	.20,21	[dB/km]
		1625nm	.230,23	[dB/km]
Sự suy giảm so với bước sóng Tối đa. α khác biệt		1285-1330nm, tham khảo 1310nm	0,03	[dB/km]
Sự suy giảm so với bước sóng Tối đa. α khác biệt		1525-1575nm, tham khảo 1550nm	.00,02	[Đb/km]
Hệ số phân tán		1285-1340nm	-3,5 đến 3,5	[ps/(nm·km)]
		1550nm	18	[ps/(nm·km)]
		1625nm	22	[ps/(nm·km)]
Bước sóng phân tán bằng không (λ0)		--	1300-1324	[nm]
Độ dốc phân tán bằng không (S0)		--	.00,092	[ps/(nm2·km)]
Giá trị điển hình		--	0.086	[ps/(nm2·km)]
PMD	Sợi riêng lẻ tối đa	--	.10,1	[ps/√km]
	Giá trị thiết kế liên kết (M=20,Q=0,01%) (M=20,Q=0,01%)	--	.00,06	[ps/√km]
	Giá trị điển hình	--	0.04	[ps/√km]
Cắt cápﬀ Bước sóng (Λcc)		--	1260	[nm]
Đường kính trường chế độ (MFD)		1310nm	8,4-9,2	[μm]
Đường kính trường chế độ (MFD)		1550nm	9,3-10,3	[μm]
Chỉ số khúc xạ nhóm hiệu quả(Neﬀ )		1310nm	1.466	--
Chỉ số khúc xạ nhóm hiệu quả(Neﬀ )		1550nm	1.467	--
Điểm gián đoạn		1310nm	.00,05	[Db]
Điểm gián đoạn		1550nm	.00,05	[Db]
Đặc điểm hình học
Đường kính ốp		--	125,0±0,7	[μm]
Tấm ốp không tròn		--	.70,7	[%]
Đường kính lớp phủ		--	235-245	[μm]
Lỗi đồng tâm lớp phủ		--	12,0	[μm]
Lớp phủ không tròn		--	.6.0	[%]
Lỗi đồng tâm ốp lõi		--	.50,5	[μm]
Curl (bán kính)		--	≥4	[m]
Thời gian giao hàng		--	Lên tới 50,4	[km/cuộn]
Đặc điểm môi trường		1310nm, 1550nm & 1625nm
Sự suy giảm do phụ thuộc vào nhiệt độ		-60oC đến +85oC	.00,05	[Đb/km]
Sự suy giảm nhiệt độ-độ ẩm do chu kỳ gây ra		-10°C đến +85°C, độ ẩm 98%	.00,05	[Đb/km]
Sự suy giảm phụ thuộc vào Watersoak		23°C, trong 30 ngày	.00,05	[Đb/km]
Sự suy giảm do phụ thuộc vào nhiệt độ ẩm		85°C và 85% RH, trong 30 ngày	.00,05	[Đb/km]
Lão hóa nhiệt khô		85oC, trong 30 ngày	.00,05	[Đb/km]
Đặc điểm kỹ thuật cơ khí
Kiểm tra bằng chứng		--	≥9,0	[N]
		--	≥1,0	[%]
		--	≥100	[kpsi]
		--	--	--
Mất mát do uốn cong vĩ mô	10 vòng quanh trục gá có bán kính 15 mm	1550nm	.20,25	[Db]
	10 vòng quanh trục gá có bán kính 15 mm	1625nm	.1.0	[Db]
	1 Xoay quanh trục có bán kính 10 mm	1550nm	.70,75	[Db]
	1 Xoay quanh trục có bán kính 10 mm	1625nm	1,5	[Db]
Lực phủ dải		lực trung bình điển hình	1.5	[N]
Lực phủ dải		lực đỉnh điểm	1,3-8,9	[N]
Thông số độ mỏi động (nd)		--	≥20	--

Single-mode Optical Fiber G.657.A1

Đặc tính kỹ thuật

Suy hao thấp trên toàn dải

Duy trì đường truyền tín hiệu ổn định trên dải bước sóng O-E-S-C-L, hỗ trợ vận hành mạng đa băng tần.

Khả năng chống uốn tuyệt vời

Được thiết kế để giảm tổn thất do uốn vĩ mô và uốn vi mô, đảm bảo hiệu suất đáng tin cậy ngay cả trong điều kiện lắp đặt chật hẹp.

PMD thấp (Phân tán chế độ phân cực)

Đáp ứng yêu cầu của hệ thống truyền dẫn tốc độ cao và đường dài, giúp duy trì tính toàn vẹn của tín hiệu.

Hình học nhất quán

Sản xuất chính xác đảm bảo kích thước sợi đồng đều, cải thiện tính nhất quán của mối nối và giảm mất kết nối.

Tuân thủ tiêu chuẩn

Cáp quang đơn mode G.657.A1 tuân thủ các tiêu chuẩn quốc tế bao gồm ITU-T G.657.A1 và G.652.D, cũng như các thông số kỹ thuật IEC 60793-2-50 Loại B1.3/B6.a1. Điều này đảm bảo khả năng tương thích với các yêu cầu cơ sở hạ tầng mạng toàn cầu.

Về nhà sản xuất

Công ty TNHH Công nghệ quang điện Giang Tô Xuben là một công ty thuộc tập đoàn với bốn nhà máy, cung cấp các giải pháp mạng cáp quang hoàn chỉnh. Công ty có tổng diện tích 15.000 mét vuông với giá trị sản lượng hàng năm là 20 triệu USD.

Tập đoàn này bao gồm các nhà máy sản xuất cáp quang trong nhà và ngoài trời, nhà máy sản xuất linh kiện ODN và nhà máy sản xuất thiết bị mạng quang. Sản phẩm được sử dụng rộng rãi trong viễn thông, hệ thống phát thanh truyền hình, truyền dữ liệu mạng LAN và các ứng dụng công nghiệp như hệ thống điện, đường sắt và đường cao tốc.

Với chứng nhận ISO9001 và ISO45001, công ty tập trung vào quy trình sản xuất tinh tế và ổn định. Sản phẩm của công ty được xuất khẩu trên toàn cầu và được ứng dụng trong nhiều dự án kỹ thuật quy mô vừa và lớn.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt chính giữa sợi G.657.A1 và G.652.D là gì?

Cáp quang đơn chế độ G.657.A1 mang lại hiệu suất uốn tốt hơn trong khi vẫn duy trì khả năng tương thích với các hệ thống G.652.D. Nó phù hợp hơn cho việc cài đặt với điều kiện định tuyến chặt chẽ.

Câu 2: Sợi này có phù hợp để lắp đặt trong nhà không?

Có, Cáp quang đơn chế độ G.657.A1 được thiết kế đặc biệt để sử dụng trong nhà và mạng truy cập, hỗ trợ bán kính uốn cong nhỏ và bố trí cáp nhỏ gọn.

Câu 3: Nó có thể được sử dụng để truyền đường dài không?

Có, nhờ độ suy hao thấp và PMD thấp, nó hỗ trợ truyền thông quang học khoảng cách xa và tốc độ cao.

Q4: Nó có tương thích với cơ sở hạ tầng mạng hiện có không?

Nó đáp ứng cả hai chuẩn G.657.A1 và G.652.D, đảm bảo khả năng tương thích với hầu hết các hệ thống mạng quang hiện có
