● Hệ thống fttx/ftth
● Ứng dụng Ethernet
● Liên kết CATV
● Phân phối tín hiệu quang học
● Mạng quang thụ động (PON)
● Các ứng dụng Backbone, Horizontal và Riser
● Hộp đầu cuối thả non
● Khu vực ngoài trời; Môi trường khắc nghiệt
● Mất chèn thấp, tổn thất lợi nhuận cao.
● Tốt về độ lặp lại và khả năng trao đổi.
● Chèn 100%, mất trả lại, mặt cuối và.
● Kiểm tra can thiệp.
● Độ bền cơ học tuyệt vời.
● Tuân thủ Telcordia GR-326-Core.
● Đảm bảo hiệu suất và độ tin cậy cao trong việc quản lý cáp quang.
● Cài đặt và cấu hình lại nhanh chóng và dễ dàng.
● Xử lý đơn giản, không cần công cụ đặc biệt.
● IP68 không thấm nước.
| Xây dựng | Đơn vị | Mô tả |
| Số lượng sợi | Đơn giản | |
| Bước sóng | nm | 1310/1550 |
| Mất chèn | DB | ≤0,30 |
| Trở lại tổn thất | DB | ≥ 60 |
| Loại kết nối | SC/APC | |
| Ferrule | Gốm | |
| Chu kỳ kết nối | 500 | |
| Màu áo cáp | Xám | |
| Đường kính ngoài cáp | mm | 5,0 (± 0,2) x2.0 (± 0,1) |
| Chế độ sợi | Chế độ đơn: G657A2 | |
| Vật liệu cáp cáp | LSZH | |
| Trọng lượng cáp | Kg/km | 20 （khoảng） |
| In nội dung | Có thể tùy chỉnh | |
| Chiều dài | m | 30、50、100、150、200、250、300、400、500 hoặc tùy chỉnh (Dung sai: ± 0,5m) |

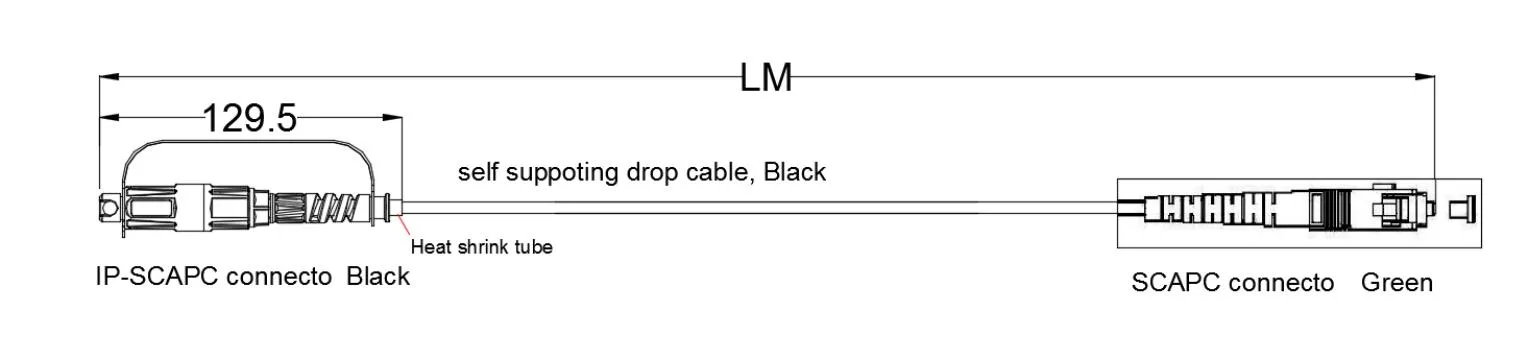

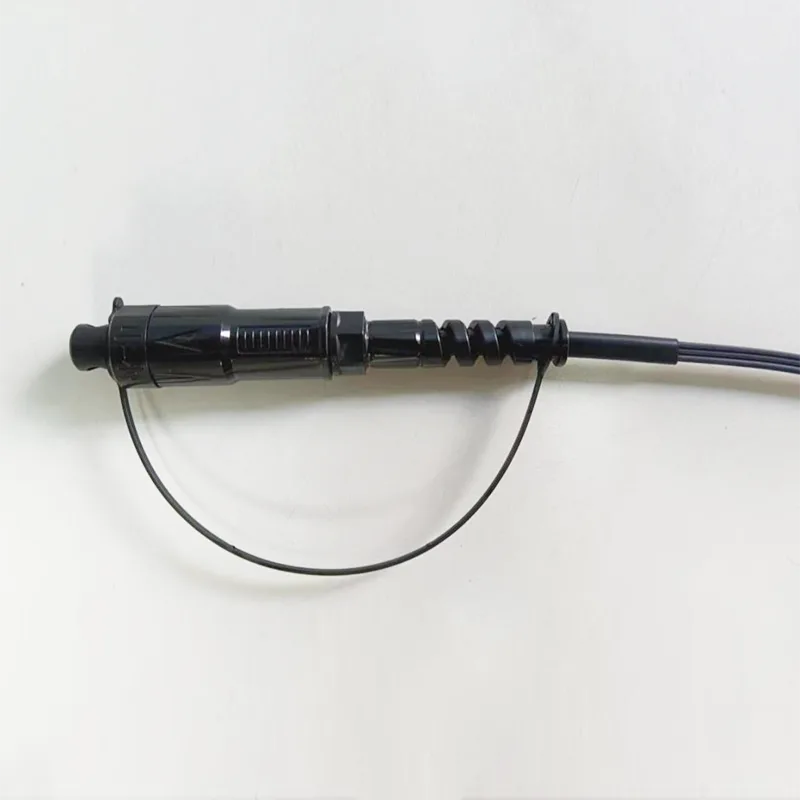

| Loại kết nối | Đầu vào: Accord H Optic SC/APC | |
| Đầu ra: Không có đầu nối | ||
|
Lực kéo (Axial giữa cáp và đầu nối) |
N | 100 |
| Lớp chống thấm | IP68 | |
| Nhiệt độ hoạt động | ℃ | -20 ° C ~ +65 |
| Nhiệt độ lưu trữ | ℃ | -20 ° C ~ +65 |
| Sợi quang | Kiểu | G657 A2 |
| Không. Sợi | 1 | |
| Màu sắc | Màu xanh da trời | |
| Thành viên sức mạnh thép | Vật liệu | Dây thép |
| Đường kính | 0,4mm | |
| Thành viên sức mạnh thép | Vật liệu | Dây thép |
| Đường kính | 1,0 mm | |
| Vỏ bọc bên ngoài | Kích thước | 2.0 (± 0,1) x5.0 (± 0,2) |
| Vật liệu | LSZH | |
| Màu sắc | Xám | |
| Trọng lượng cáp | Kg/km | 20 |
| Căng thẳng | N | 300 (dài hạn) |
| 600 (ngắn hạn) | ||
| Người mình thích | N/10cm | 200 (dài hạn) |
| 1000 (ngắn hạn) | ||
| Tối thiểu. Bán kính uốn cong | mm | 10xh (tĩnh) |
| 20xh (động) | ||
| Phạm vi nhiệt độ hoạt động: | -20 đến +60 | |
| Phạm vi nhiệt độ lưu trữ / vận chuyển: | -20 đến +60 | |
Tất cả các đặc tính của sợi cáp (sợi của cáp hoàn thiện) sẽ, ít nhất, theo khuyến nghị của ITU-T G.657A2 và sẽ như sau.
| Mục | Đặc điểm kỹ thuật |
| Loại sợi | Chế độ đơn |
| Vật liệu sợi | Silica pha tạp |
| Hệ số suy giảm @ 1310nm @ 1383nm @ 1490nm @ 1550nm @ 1625nm Sau khi hình thành cáp @ 1310nm @ 1550nm |
0,36 dB/km 0,36 dB/km 0,25 dB/km 0,22 dB/km 0,25 dB/km 0,36 dB/km 0,22 dB/km |
| Bước sóng cắt cáp | 1260nm |
| Bước sóng không phân tán | 1300 ~ 1324nm |
| Độ dốc không phân tán | ≤ 0,092 ps/(nm2.km) |
| PMD @ 1550nm | 0.1 ps/km1/2 |
| Phân tán màu sắc @ 1285 ~ 1330nm @ 1271 ~ 1360nm @ 1550nm @ 1625nm |
≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km) |
| Chế độ đường kính trường @ 1310nm | 8,5-9,3um |
| Lỗi đồng tâm lõi / CLAD | ≤ 0,5 một |
| Đường kính ốp | 125,0 ± 0,7 một |
| Ốp không mạch | ≤5% |
| Đường kính lớp phủ chính | 242 ± 7 một |
| Lớp phủ / lớp phủ chính đồng tâm | ≤10 Pha |
| Lớp phủ không mạch | ≤0,7% |
| Suy giảm với mất dây cáp 1 lần lượt 1 trục grandrel 7,5mm 10 lượt 1 trục grandrel 15mm |
1550nm ≤ 0,10 dB/km 1550nm ≤ 0,03 dB/km |
