● Hệ thống fttx/ftth
● Ứng dụng Ethernet
● Liên kết CATV
● Phân phối tín hiệu quang học
● Mạng quang thụ động (PON)
● Các ứng dụng Backbone, Horizontal và Riser
● Hộp đầu cuối thả non
● Khu vực ngoài trời; Môi trường khắc nghiệt
● Mất chèn thấp, tổn thất lợi nhuận cao.
● Tốt về độ lặp lại và khả năng trao đổi.
● Chèn 100%, mất trả lại, mặt cuối và.
● Kiểm tra can thiệp.
● Độ bền cơ học tuyệt vời.
● Tuân thủ Telcordia GR-326-Core.
● Đảm bảo hiệu suất và độ tin cậy cao trong việc quản lý cáp quang.
● Cài đặt và cấu hình lại nhanh chóng và dễ dàng.
● Xử lý đơn giản, không cần công cụ đặc biệt.
● IP68 không thấm nước.
| Xây dựng | Đơn vị | Mô tả | |
| Số lượng sợi | Song công | ||
| Bước sóng | nm | 1310/1550 | |
| Mất chèn | DB | ≤0,30 | |
| Trở lại tổn thất | DB | ≥50 (UPC) | |
| Màu áo cáp | Đen | ||
| Đường kính ngoài cáp | mm | 7,0 ± 0,2 | |
| Chế độ sợi | Chế độ đơn: G657 A2 | ||
| Vật liệu cáp cáp | LSZH | ||
| Trọng lượng cáp | Kg/km | 38 （khoảng） | |
| In nội dung | Có thể tùy chỉnh | ||
| Chiều dài | m | 50 、 75 、 100 、 150 、 200、250 、 300 hoặc có thể tùy chỉnh (dung sai: ± 0,5m) |
|
| Loại kết nối | Đầu vào: | Accord Mini DLC/UPC Connector | |
| Đầu ra: | Accord đầu nối LC/UPC Accord | ||
| Lớp chống thấm | IP68 | ||
| Nhiệt độ hoạt động | ℃ | -40 ° C ~ +70 | |
| Nhiệt độ lưu trữ | ℃ | -40 ° C ~ +70 | |

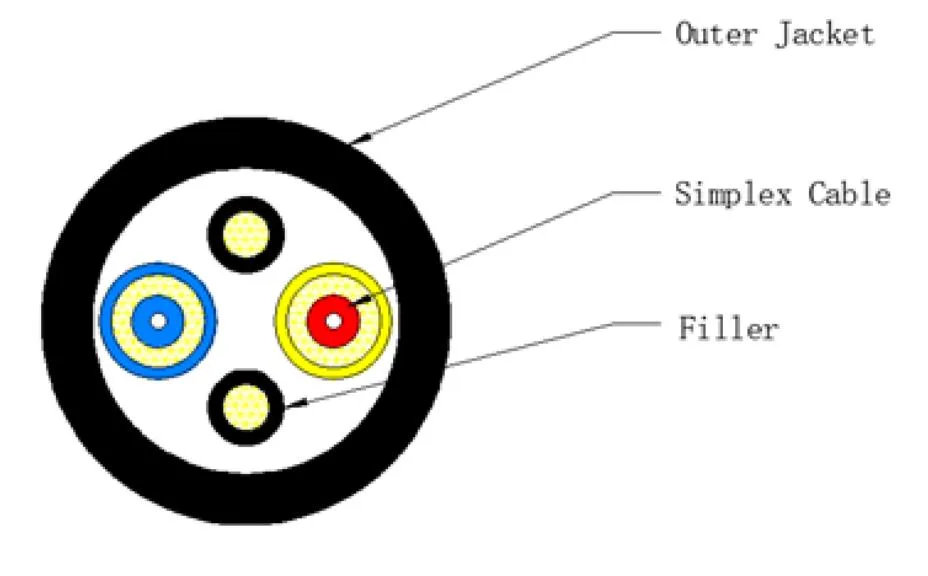

| Mục | Nội dung | Giá trị |
| Sợi đệm chặt | Con số | 2 |
| KIỂU | G.657A2 | |
| Đường kính (mm) | 0,90 ± 0,05 | |
| Vật liệu | LSZH | |
| Màu sắc | TRẮNG | |
| Cáp đơn giản | Vật liệu | LSZH |
| Đường kính (mm) | 2.0 ± 0,1 | |
| Màu sắc | Màu xanh và vàng | |
| Que | Vật liệu | LSZH |
| Đường kính (mm) | 1,3 ± 0,1 | |
| Màu sắc | Đen | |
| Áo khoác ngoài | Vật liệu | LSZH |
| Đường kính (mm) | 7,0 ± 0,2 | |
| Màu sắc | Đen | |
| Độ dày (mm) | 1,0 ± 0,1 | |
| Trọng lượng cáp (kg/km) khoảng. | 38 ± 3 | |
| Kiểm tra kéo dài (n) | Dài hạn: 400 N Ngắn hạn: 800 N |
|
| Kiểm tra làm phẳng (N/10cm) | Dài hạn: 1000 N/10cm Hạn ngắn: 2200 N/10cm |
|
| Tối thiểu. Bán kính uốn | 10xod (tĩnh); 20xod (động) |
|
| Nhiệt độ lắp đặt | -40 ° C đến +70 ° C. | |
| Nhiệt độ lưu trữ | -40 ° C đến +70 ° C. | |
Hiệu suất của sợi quang được sử dụng (ITU-T rec. G.657A2)
| Mục | Đặc điểm kỹ thuật |
| Loại sợi | Chế độ đơn |
| Vật liệu sợi | Silica pha tạp |
| Hệ số suy giảm @ 1310nm @ 1383nm @ 1460nm @ 1550nm @ 1625nm |
0,35 dB/km 0,35 dB/km 0,25 dB/km 0,21 dB/km 0,23 dB/km |
| Bước sóng cắt cáp | 1260nm |
| Bước sóng không phân tán | 1300 ~ 1324nm |
| Độ dốc không phân tán | ≤ 0,092 ps/(nm2.km) |
| PMD @ 1550nm | 0.1 ps/km1/2 |
| Phân tán màu sắc @ 1285 ~ 1330nm @ 1271 ~ 1360nm @ 1550nm @ 1625nm |
≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km) |
| Chế độ đường kính trường @ 1310nm | 8,5-9,3um |
| Lỗi đồng tâm lõi / CLAD | ≤ 0,5 một |
| Đường kính ốp | 125,0 ± 0,7 một |
| Ốp không mạch | ≤5% |
| Đường kính lớp phủ chính | 242 ± 7 một |
| Lớp phủ / lớp phủ chính đồng tâm | ≤10 Pha |
| Lớp phủ không mạch | ≤0,7% |
| Suy giảm với mất dây cáp 10 lượt 1 Mandrel 15mm 1 lượt 1 Mandrel 10 mm 1 lần lượt 1 trục grandrel 7,5mm |
1550nm ≤ 0,03 dB/km 1550nm ≤ 0,1 dB/km 1550nm ≤ 0,5 dB/km |

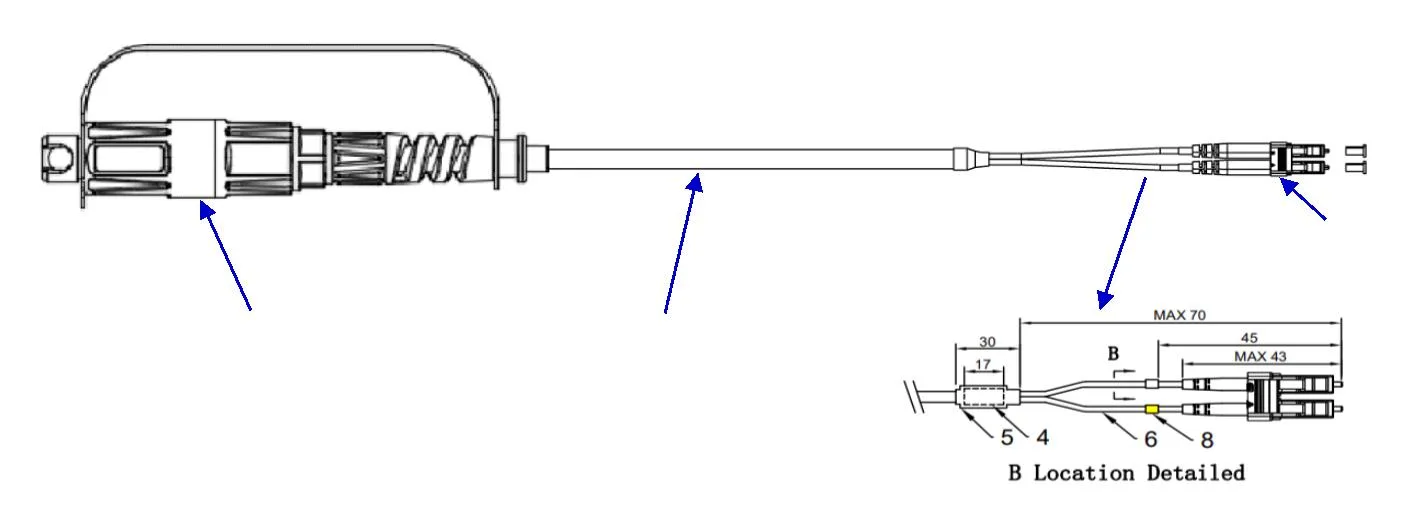

| KHÔNG | Sự miêu tả | QTY |
| 1 | SM G.657A2 2 Lõi với sợi 2.0mm. OD7.0mm, LSZH đen | 1 |
| 2 | Đầu nối DLC Mini | 1 |
| 3 | Song công LC3.0 cho sợi đơn, màu be, ống cho đầu nối IC, màu trắng | 2 |
| 4 | Ống có thể co lại bằng cao su, đen, OD 8,5mm L = 17mm | 1 |
| 5 | Ống có thể co lại bằng cao su, đen, OD 8,5m L-30mm | 2 |
| 6 | Bảo vệ linh hoạt với ống thép, OD 2,8mm L = 52mm | 2 |
| 8 | Ống có thể co lại, OD3,0mm màu trắng /vàng L = 5 mm | 2 |
