Mạng cáp quang đã trở thành nền tảng của các hệ thống truyền thông hiện đại, hỗ trợ mọi thứ từ dịch vụ internet và trung tâm dữ liệu đến mạng viễn thông và doanh nghiệp. Đằng sau những kết nối tốc độ cao này là nhiều thành phần nhỏ nhưng quan trọng, bao gồm cả cáp quang.Dây váVàbím tóc.
Mặc dù chúng có thể trông giống nhau nhưng dây nối và dây bím phục vụ các mục đích khác nhau trong lắp đặt cáp quang. Hiểu được sự khác biệt của chúng sẽ giúp các kỹ sư, người lắp đặt và người dùng mạng xây dựng các hệ thống truyền thông quang học đáng tin cậy và hiệu quả hơn.
Vậy chính xác thì dây nối sợi quang và dây bím tóc là gì và chúng hoạt động cùng nhau như thế nào trong các mạng hiện đại?

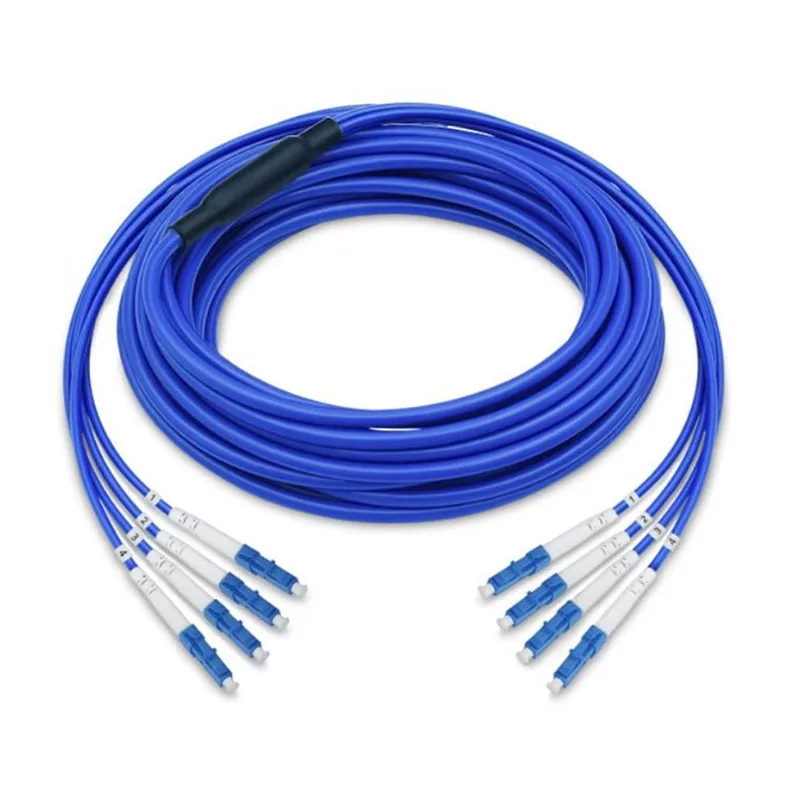

Dây vá sợi quang là một loại cáp quang có đầu nối được lắp ở cả hai đầu. Nó chủ yếu được sử dụng để kết nối các thiết bị quang, thiết bị mạng và hệ thống phân phối cáp quang.
Vì cả hai đầu đều đã có sẵn đầu nối nên dây nối có thể được lắp đặt nhanh chóng mà không cần nối thêm.
Một dây vá sợi điển hình bao gồm:
Các loại đầu nối phổ biến bao gồm:
bím tóc sợi là một sợi cáp quang ngắn có đầu nối chỉ được lắp ở một đầu, trong khi đầu còn lại chứa sợi lộ ra để nối.
Không giống như dây nối, dây bím thường được sử dụng bên trong hộp đầu cuối sợi quang, khung phân phối quang và khay nối.
Một bím tóc sợi thường bao gồm:
Sợi tiếp xúc cho phép các kỹ thuật viên kết nối nó vĩnh viễn với cáp quang đến thông qua nối nhiệt hạch.
Dây nối cung cấp kết nối linh hoạt giữa hai cổng quang.
Quá trình kết nối rất đơn giản:
Thiết bị quang học
↓
Đầu nối sợi
↓
Dây vá
↓
Một thiết bị quang học khác
Điều này làm cho dây vá trở nên lý tưởng cho các kết nối thiết bị có thể cần lắp đặt hoặc thay thế thường xuyên.
Bím tóc được thiết kế để chấm dứt sợi vĩnh viễn.
Quá trình cơ bản là:
Chuẩn bị cáp quang
↓
Nối hợp nhất bím tóc
↓
Bảo vệ bên trong khay nối
↓
Kết nối với thiết bị quang học
| Tính năng | Dây vá | bím tóc |
|---|---|---|
| Đầu nối | Đầu nối ở cả hai đầu | Chỉ kết nối ở một đầu |
| Phương thức kết nối chính | Kết nối plug-and-play | Kết nối nối Fusion |
| Cài đặt | Cài đặt nhanh | Yêu cầu nối chuyên nghiệp |
| Ứng dụng | Kết nối thiết bị | Chấm dứt và phân phối sợi |
| Tính linh hoạt | Dễ dàng thay thế hoặc di chuyển | Được thiết kế để lắp đặt cố định |
| Vị trí chung | Trung tâm dữ liệu, tủ rack, thiết bị mạng | Hộp cáp quang, khay nối, hệ thống ODF |
Trong nhiều mạng cáp quang, dây nối và dây nối hoạt động cùng nhau thay vì thay thế lẫn nhau.
Một quá trình kết nối sợi phổ biến là:
Cáp quang bên ngoài
↓
Nối bím tóc bên trong hộp phân phối sợi
↓
Bảng điều khiển bộ chuyển đổi sợi quang
↓
Kết nối dây vá
↓
Thiết bị mạng
Sự kết hợp này tạo ra kết nối ổn định đồng thời giữ cho kết nối thiết bị dễ quản lý.
Bím tóc sợi đóng vai trò quan trọng trong việc bảo vệ và tổ chức các kết nối quang học.
Ưu điểm của họ bao gồm:
Dây vá rất phổ biến vì chúng cung cấp các kết nối thuận tiện và linh hoạt.
Lợi ích của họ bao gồm:
Các sản phẩm cáp quang đơn mode thường được sử dụng để truyền dẫn đường dài, viễn thông và kết nối mạng tốc độ cao.
Các sản phẩm cáp quang đa mode thường được sử dụng trong các ứng dụng có khoảng cách ngắn hơn như mạng doanh nghiệp và trung tâm dữ liệu.
| Loại kết nối | Ứng dụng phổ biến |
|---|---|
| LC | Kết nối trung tâm dữ liệu mật độ cao |
| SC | Mạng viễn thông và cáp quang nói chung |
| FC | Ứng dụng công nghiệp và chính xác |
| ST | Hệ thống mạng cáp quang truyền thống |
Sự lựa chọn phụ thuộc chủ yếu vào cấu trúc mạng và yêu cầu lắp đặt.
| Yêu cầu | Giải pháp được đề xuất |
|---|---|
| Kết nối thiết bị mạng | Dây vá sợi |
| Chấm dứt cáp quang | Bím tóc sợi |
| Kết nối giá đỡ trung tâm dữ liệu | Dây vá |
| Phân phối sợi vĩnh viễn | bím tóc |
Khi tốc độ internet tiếp tục tăng, công nghệ kết nối cáp quang đang phát triển theo hướng mật độ cao hơn, độ tin cậy tốt hơn và cài đặt dễ dàng hơn.
Xu hướng trong tương lai có thể bao gồm:
Fiber Patch Cord và Pigtail đều là những thành phần thiết yếu trong mạng quang hiện đại, nhưng chúng phục vụ các vai trò khác nhau. Dây vá cung cấp các kết nối thiết bị linh hoạt, trong khi bím tóc chủ yếu được sử dụng để kết thúc sợi vĩnh viễn thông qua nối.
Hiểu được sự khác biệt giữa hai thành phần này giúp các nhà thiết kế và kỹ thuật viên mạng tạo ra các hệ thống cáp quang đáng tin cậy và hiệu quả hơn.
Mặc dù chúng là những phần nhỏ của một hệ thống truyền thông lớn hơn, nhưng dây nối và dây nối đóng vai trò quan trọng trong việc giữ cho các kết nối kỹ thuật số toàn cầu ổn định và nhanh chóng.
