● Hệ thống fttx/ftth
● Ứng dụng Ethernet
● Liên kết CATV
● Phân phối tín hiệu quang học
● Mạng quang thụ động (PON)
● Các ứng dụng Backbone, Horizontal và Riser
● Hộp đầu cuối thả non
● Khu vực ngoài trời; Môi trường khắc nghiệt
● Mất chèn thấp, tổn thất lợi nhuận cao.
● Tốt về độ lặp lại và khả năng trao đổi.
● Chèn 100%, mất trả lại, mặt cuối và.
● Kiểm tra can thiệp.
● Độ bền cơ học tuyệt vời.
● Tuân thủ Telcordia GR-326-Core.
● Đảm bảo hiệu suất và độ tin cậy cao trong việc quản lý cáp quang.
● Cài đặt và cấu hình lại nhanh chóng và dễ dàng.
● Xử lý đơn giản, không cần công cụ đặc biệt.
● IP68 không thấm nước.
| Xây dựng | Đơn vị | Mô tả |
| Số lượng sợi | Đơn giản | |
| Bước sóng | nm | 1310/1550 |
| Mất chèn | DB | ≤0,30 |
| Trở lại tổn thất | DB | ≥ 60 |
| Loại kết nối | SC/APC | |
| Ferrule | Gốm | |
| Chu kỳ kết nối | 500 | |
| Màu áo cáp | Đen | |
| Đường kính ngoài cáp | mm | （5.2x2.0*± 0,2mm （3.0x2.0*± 0,2mm (không có Messenger) |
| Chế độ sợi | Chế độ đơn: G657A2 | |
| Vật liệu cáp cáp | LSZH | |
| Trọng lượng cáp | Kg/km | 20 ± 3 |
| In nội dung | Có thể tùy chỉnh | |
| Chiều dài | m | 100 hoặc tùy chỉnh (Dung sai: ± 0,5m) |

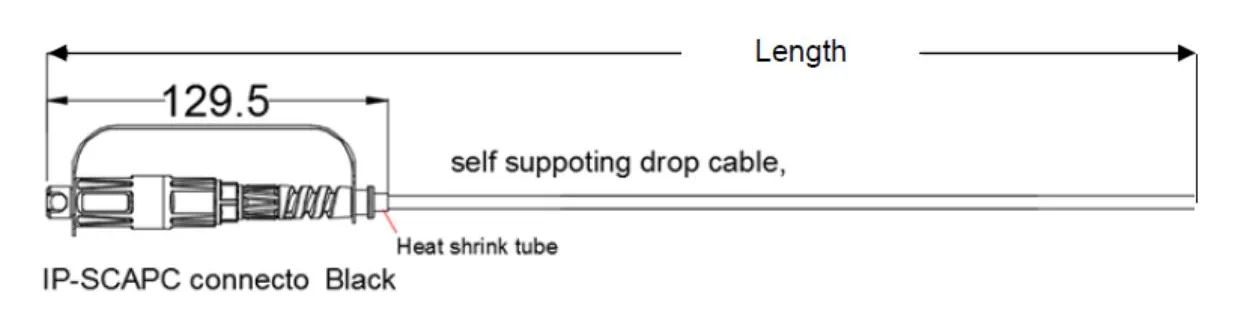

| Loại kết nối | Đầu vào: Accord H Optic SC/APC | |
| Đầu ra: Không có đầu nối | ||
|
Lực kéo (Axial giữa cáp và đầu nối) |
N | 100 |
| Lớp chống thấm | IP68 | |
| Nhiệt độ hoạt động | ℃ | -20 ° C ~ +65 |
| Nhiệt độ lưu trữ | ℃ | -20 ° C ~ +65 |
| Sợi quang | Kiểu | G-657 A2. |
| Không. Sợi | 1 | |
| Màu sắc | Màu xanh da trời | |

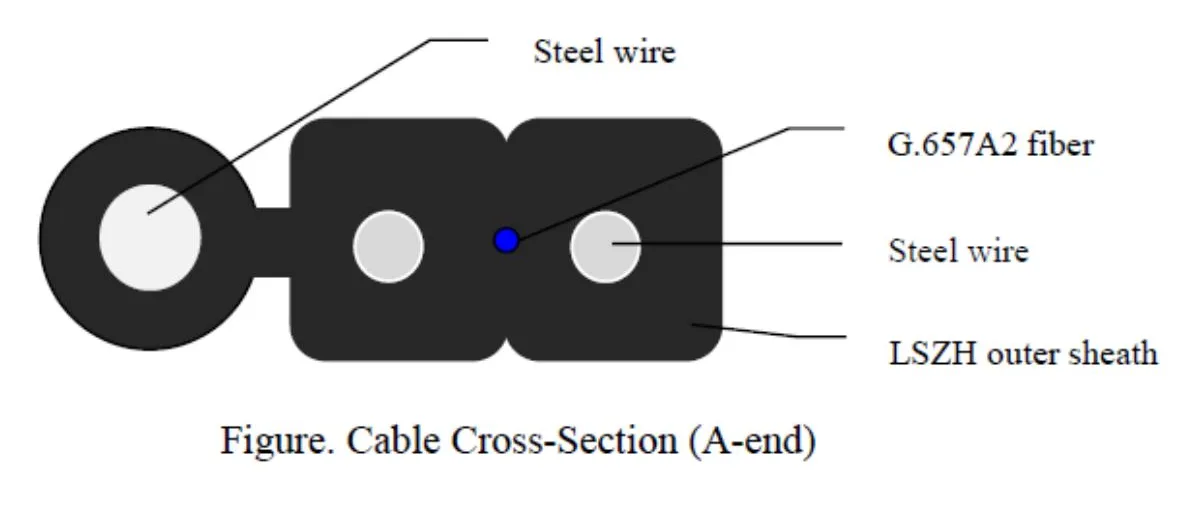

| Vỏ bọc bên ngoài | Kích thước | （5.2x2.0*± 0,2mm （3.0x2.0*± 0,2mm (không có Messenger) |
| Vật liệu | LSZH | |
| Màu sắc | Đen | |
| Thành viên sức mạnh thép | Vật liệu | Dây thép |
| Đường kính | 0,45mm | |
| Thành viên sức mạnh thép | Vật liệu | Dây thép |
| Đường kính | 1,2 mm | |
| Cân nặng | 20 ± 3 kg/km | |
| Gạch (n) | Dài hạn: 300n Ngắn hạn: 600 N |
|
| Người mình thích | 1000N/10cm | |
| Tối thiểu. Bán kính uốn | 15XD (tĩnh); 30xd (động) |
|
| Phạm vi nhiệt độ | -20 ° C đến +65 ° C. | |
Tất cả các đặc tính của sợi cáp (sợi của cáp hoàn thiện) sẽ, ít nhất, theo khuyến nghị của ITU-T G.657A2 và sẽ như sau.
| Tham số | Đặc điểm kỹ thuật | |
| Hệ số suy giảm | @ 1310nm @ 1383nm @ 1550nm @ 1625nm |
0,36 dB/km 0,36 dB/km 0,22 dB/km 0,24 dB/km |
| Suy giảm (sau cáp) | @1310nm | 0.40db/km |
| @1550nm | ≤0,30dB/km | |
| Tính đồng nhất của suy giảm ở 1310nm | ≤0,05db | |
| Tính đồng nhất của suy giảm ở 1550nm | ≤0,05db | |
| Bước sóng cắt cáp (λCC) | 1260nm | |
| Bước sóng không phân tán | 1300 ~ 1324nm | |
| Độ dốc không phân tán | ≤ 0,092 ps/(nm^2.km) | |
| Giá trị tuyệt đối của sự phân tán ở 1288nm ~ 1339nm | ≤3.5ps/(nm · km) | |
| Giá trị tuyệt đối của sự phân tán ở 1271nm ~ 1360nm | ≤5.3ps/(nm · km) | |
| Phân tán ở 1550nm | ≤18ps/(nm · km) | |
| Phân tán ở 1625nm | ≤23ps/(nm · km) | |
| Đường kính trường chế độ (MFD) ở 1310nm | 8,60 ± 0,4mm | |
| Đường kính trường chế độ (MFD) ở 1550nm | 9,4-10,4mm | |
| Chế độ phân cực phân tán (PMD) | 0.125ps/km1/2 | |
| Cáp phân tán chế độ phân cực (PMD) | ≤0.200ps/km1/2 | |
| Hệ số PMD | M | 20 dây cáp |
| Q | 0,01% | |
| PMDQ | ≤0,20ps/km1/2 | |
| Đặc điểm hình học | ||
| Đường kính ốp | 125 ± 0,8mm | |
| Ốp không mạch | ≤1,0% | |
| Lỗi đồng tâm lõi/ốp | ≤0,8mm | |
| Đường kính sợi với lớp phủ (không có màu) | 245 ± 10μm | |
| Đường kính sợi với lớp phủ (màu) | 250 ± 10μm | |
| Lớp phủ/lớp phủ lỗi đồng tâm | ≤12.0mm | |
| Kiểm tra căng thẳng | 100kpsi hoặc 0,69gpa | |
| Loại bỏ lớp phủ (n) | 1.0 ～ 9.0 | |
| Đặc điểm cơ học | ||
| Mất macrobend ở 1550nm | R = 15mm, 10 lượt | ≤0,03db |
| R = 10 mm, 1Turn | .10.10db | |
| R = 7,5mm, 1Turn | ≤0,5db | |
| Mất macrobend ở 1625nm | R = 15mm, 10 lượt | .10.10db |
| R = 10 mm, 1Turn | ≤0,20dB | |
| R = 7,5mm, 1Turn | ≤1.0db | |
Kích thước thùng carton 600*320*265mm ， Băng niêm phong trong suốt "I" Hộp niêm phong phông chữ.
Kích thước tấm bằng gỗ 1200 *1000mm.

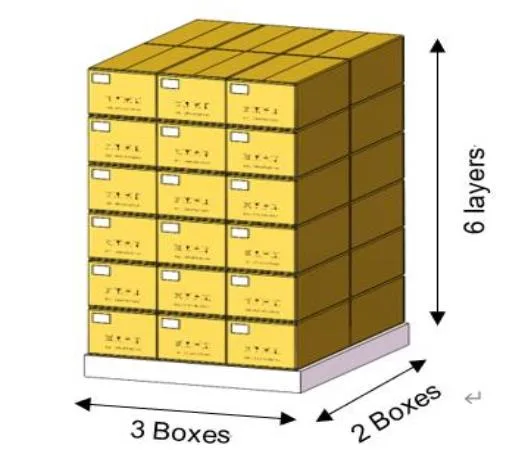

Yêu cầu xếp chồng: Một lớp sáu hộp, xếp sáu lớp.
Top 4 Bảo vệ góc phải, sau đó sử dụng đai đóng gói "#" FONT.
