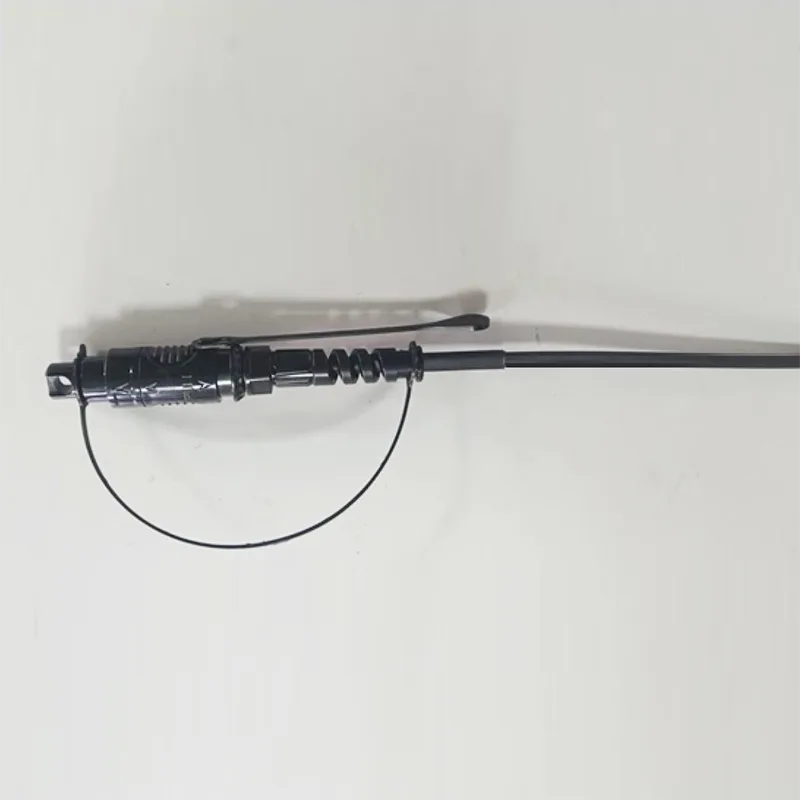

● Hệ thống fttx/ftth
● Ứng dụng Ethernet
● Liên kết CATV
● Phân phối tín hiệu quang học
● Mạng quang thụ động (PON)
● Các ứng dụng Backbone, Horizontal và Riser
● Hộp đầu cuối thả non
● Khu vực ngoài trời; Môi trường khắc nghiệt
● Mất chèn thấp, tổn thất lợi nhuận cao.
● Tốt về độ lặp lại và khả năng trao đổi.
● Chèn 100%, mất trả lại, mặt cuối và.
● Kiểm tra can thiệp.
● Độ bền cơ học tuyệt vời.
● Tuân thủ Telcordia GR-326-Core.
● Đảm bảo hiệu suất và độ tin cậy cao trong việc quản lý cáp quang.
● Cài đặt và cấu hình lại nhanh chóng và dễ dàng.
● Xử lý đơn giản, không cần công cụ đặc biệt.
● IP68 không thấm nước.

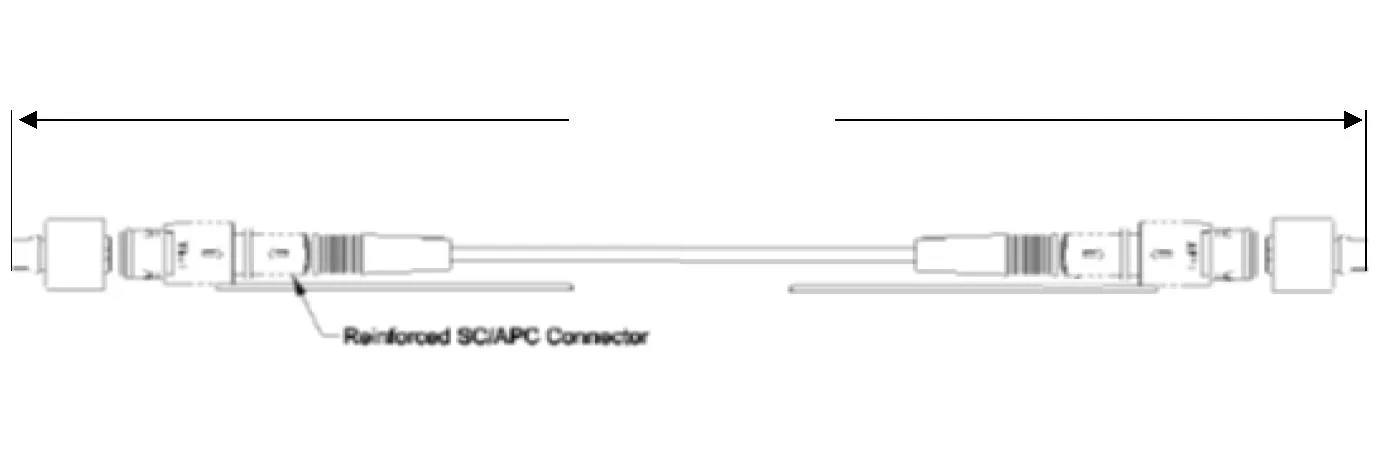

| Xây dựng | Đơn vị | Mô tả |
| Số lượng sợi | Đơn giản | |
| Bước sóng | nm | 1310/1550 |
| Mất chèn | DB | ≤0,50 (điển hình: 0,15) |
| Trở lại tổn thất | DB | ≥ 60 |
| Loại kết nối | SC/APC | |
| Ferrule | Gốm | |
| Chu kỳ kết nối | 500 | |
| Màu áo cáp | Đen | |
| Đường kính ngoài cáp | mm | 5,0 ± 0,2 |
| Chế độ sợi | Chế độ đơn: G657A2 | |
| Vật liệu cáp cáp | LSZH (với RAL9005) UL94V0 | |
| Trọng lượng cáp | Kg/km | 22 （khoảng） |
| In nội dung | Có thể tùy chỉnh | |
| Chiều dài | m | 50 、 75 、 110 、 150、200、250 hoặc tùy chỉnh (Dung sai: ± 0,5m) |
| Loại kết nối | Đầu vào ： Accord H Optic SC/APC | |
| Đầu ra ： accord h optic sc/apc | ||
| Lực kéo (trục giữa cáp và đầu nối) |
N | 200 |
| Lớp chống thấm | IP68 | |
| Nhiệt độ cài đặt: | ℃ | 0 ° C ~+40 ° C. |
| Nhiệt độ hoạt động | ℃ | -20 ° C ~ +60 |
| Nhiệt độ lưu trữ / vận chuyển | ℃ | -20 ° C ~ +60 |
| Mục | Nội dung | Thông số kỹ thuật |
| Sợi đệm chặt | Con số | 1 |
| Kiểu | G.657A2 | |
| Màu sắc | Đỏ (RAL3020) | |
| Vật liệu | LSZH (Blue RAL5017) | |
| Đường kính (mm) | 0,90 ± 0,05 | |
| Vỏ bọc bên trong | Đường kính (mm) | 2.0 ± 0,1 |
| Độ dày (mm) | 0,4 ± 0,05 | |
| Màu sắc | Trắng | |
| Vật liệu | LSZH | |
| Thành viên sức mạnh 1 | Vật liệu | Dán frp |
| Số lượng | 0,5*2 | |
| Thành viên sức mạnh 2 | Vật liệu | Sợi aramid + sợi thủy tinh chặn nước |
| RIP CORD | Con số | 1 |
| Màu sắc | Màu đỏ | |
| Vỏ bọc | Vật liệu | LSZH (với RAL9005) UL94V0 |
| Đường kính (mm) | 5,0 ± 0,2 | |
| Độ dày (mm) | 1,1 ± 0,1 | |
| Màu sắc | Đen | |
| Cáp weigth | Kg/km | 22 ± 3 |
| Tối thiểu. Bán kính uốn | 10xd (tĩnh); 20XD (Dynamic) |
|
| Phạm vi nhiệt độ hoạt động: | ℃ | -20 ° C ~ +60 |
| Phạm vi nhiệt độ lưu trữ / vận chuyển: | ℃ | -20 ° C ~ +60 |
| Phạm vi nhiệt độ cài đặt: | ℃ | 0 ° C ~+40 ° C. |
Tất cả các đặc tính của sợi cáp (sợi của cáp hoàn thiện) sẽ, ít nhất, theo khuyến nghị của ITU-T G.657A2 và sẽ như sau.
| Mục | Đặc điểm kỹ thuật |
| Loại sợi | Chế độ đơn |
| Vật liệu sợi | Silica pha tạp |
| Hệ số suy giảm @ 1310nm @ 1383nm @ 1490nm @ 1550nm @ 1625nm Sau khi hình thành cáp @ 1310nm @ 1550nm |
0,36 dB/km 0,36 dB/km 0,25 dB/km 0,22 dB/km 0,25 dB/km 0,36 dB/km 0,22 dB/km |
| Bước sóng cắt cáp | 1260nm |
| Bước sóng không phân tán | 1300 ~ 1324nm |
| Độ dốc không phân tán | ≤ 0,092 ps/(nm2.km) |
| PMD @ 1550nm | 0.1 ps/km1/2 |
| Phân tán màu sắc @ 1285 ~ 1330nm @ 1271 ~ 1360nm @ 1550nm @ 1625nm |
≤3 ps/(nm. Km) ≤5,3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km) |
| Chế độ đường kính trường @ 1310nm | 8,5-9,3um |
| Lỗi đồng tâm lõi / CLAD | ≤ 0,5 một |
| Đường kính ốp | 125,0 ± 0,7 một |
| Ốp không mạch | ≤5% |
| Đường kính lớp phủ chính | 242 ± 7 một |
| Lớp phủ / lớp phủ chính đồng tâm | ≤10 Pha |
| Lớp phủ không mạch | ≤0,7% |
| Suy giảm với mất dây cáp 1 lần lượt 1 trục grandrel 7,5mm 10 lượt 1 trục grandrel 15mm |
1550nm ≤ 0,10 dB/km 1550nm ≤ 0,03 dB/km |
| S/n | Mục | Phương pháp kiểm tra | Điều kiện chấp nhận |
| 1 | Độ bền kéo IEC 794-1-E1 |
- Tải: 1200n - Độ dài của cáp dưới tải: 50 m - Thời gian tải: ≥1 phút. |
- Thay đổi mất ≤ 0,1 dB/km@1550nm -Không có thiệt hại cho áo khoác bên ngoài và các yếu tố bên trong. |
| 2 | Thử nghiệm nghiền nát IEC 794-1-E3 |
- Tải: 500N/100mm*100mm - Thời gian tải: ≥1 phút. |
- Thay đổi mất ≤ 0,1 dB/km@1550nm -Không có thiệt hại cho áo khoác bên ngoài và các yếu tố bên trong. |
| 3 | Kháng lực tác động IEC 794-1-E4 |
- Điểm tác động: 5 -Tôi của mỗi điểm: 1 - Năng lượng tác động: 1n.m - Bán kính của đầu búa: 12,5mm - Tỷ lệ tác động: 2 giây/chu kỳ |
- Thay đổi mất ≤ 0,1 dB/km@1550nm -Không có thiệt hại cho áo khoác bên ngoài và các yếu tố bên trong. |
| 4 | Cắt lặp lại IEC 794-1-E6 |
- Bán kính uốn: đường kính cáp 20 x - Tải: 20 N - Tốc độ uốn: 3 giây/chu kỳ - Độ cong theo chu kỳ: 30 |
- Thay đổi mất ≤ 0,1 dB/km@1550nm -Không có thiệt hại cho áo khoác bên ngoài và các yếu tố bên trong. |
| 5 | Xoắn IEC 794-1-E7 |
- Chiều dài: 1 m - Tải: 50 N - Tốc độ xoắn: 1 phút/chu kỳ - góc xoắn: ± 180 ° - Số chu kỳ: 10 |
- Thay đổi mất ≤ 0,1 dB/km@1550nm -Không có thiệt hại cho áo khoác bên ngoài và các yếu tố bên trong. |
| 6 | Nhiệt độ Kiểm tra đi xe đạp IEC 794-1-F1 |
- Bước nhiệt độ: +20 ℃ → -25 ℃ →+70 ℃ →+20 - Thời gian mỗi bước: 24 giờ - Số chu kỳ: 2 |
- Thay đổi mất ≤ 0,1 dB/km@1550nm - Không phá vỡ sợi và không có thiệt hại vỏ bọc. |
| 7 | Kiểm tra thâm nhập nước IEC 794-1-F5B |
- Chiều cao của nước: 1 m - Chiều dài mẫu: 3 m - Thời gian kiểm tra: 24 giờ |
- Không có nước sẽ bị rò rỉ từ Đối diện của cáp. |
