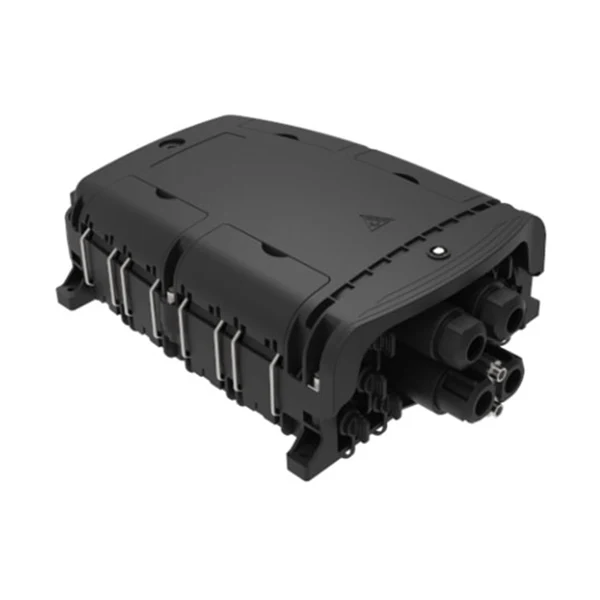

Hộp phân phối cáp quang trước kết nối trước không thấm nước

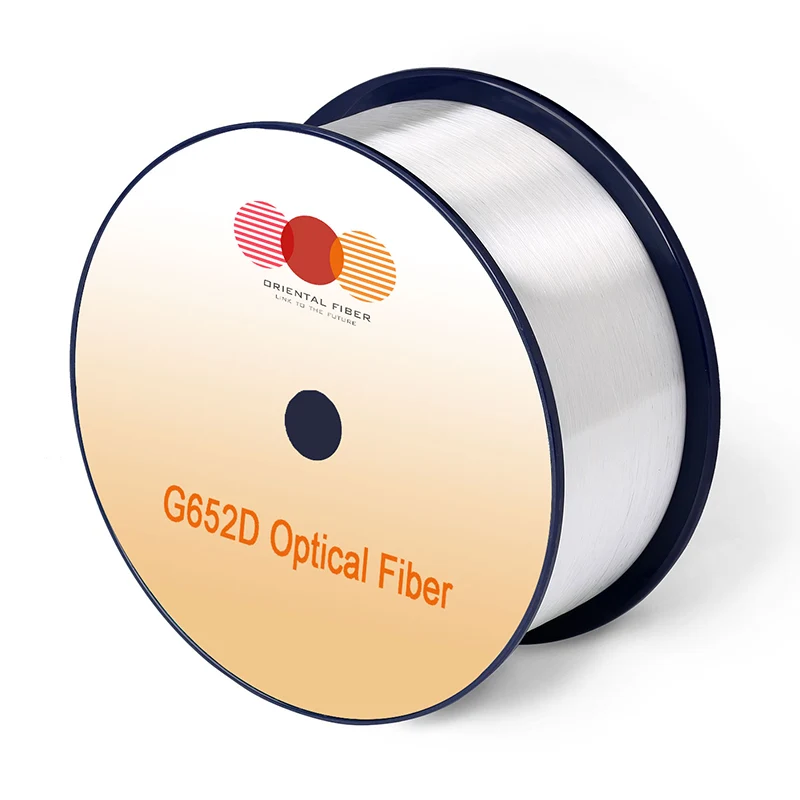

Đó là G.652

Đặc điểm của một chế độ quang học Sợi

IEC 60794-1-1

Cáp sợi quang-Phần 1-1: Chung chung Đặc điểm kỹ thuật nói chung

IEC 60794-1-2

Cáp sợi quang-Phần 1-2: Chung chung Quy trình kiểm tra cáp quang thông số kỹ thuật

Người mẫu: XB-8QX

Thông số kỹ thuật

Nhận xét

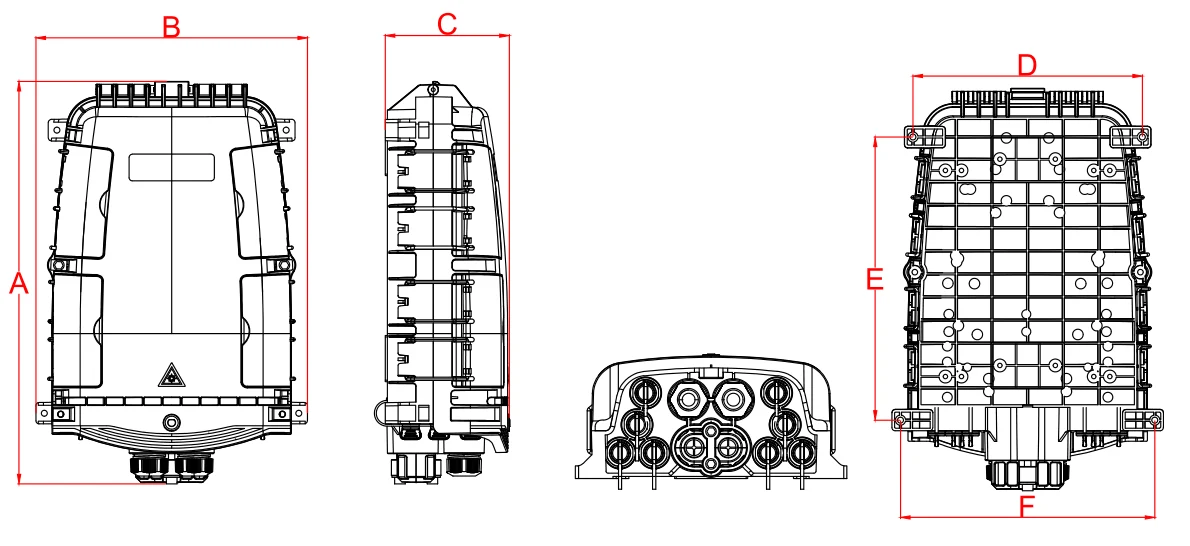

Bên ngoài Kích thước (mm)

378*255*116 (a*b*c)

Cài đặt Vị trí lỗ (mm)

215*266*239 (D*E*F)

Màu sắc

Đen

Có thể tùy chỉnh

Kích cỡ và số lượng lỗ cáp quang

1 lối vào cáp quang hình bầu dục, 2 nhánh Mục nhập cáp quang và 8 bộ điều hợp được kết nối sẵn

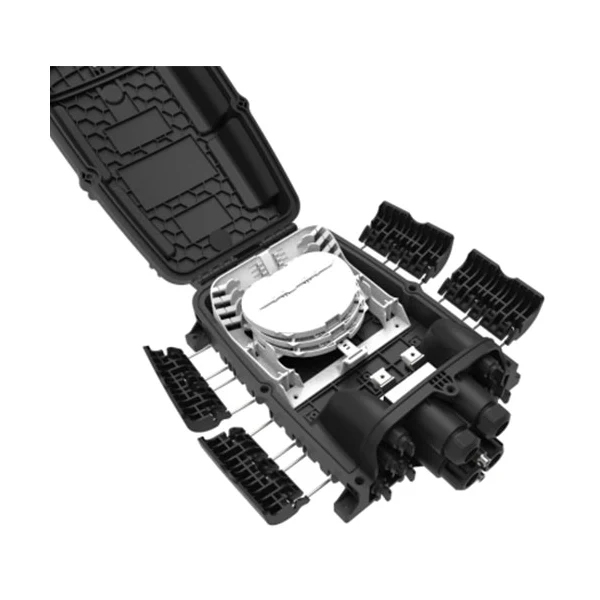

Hợp nhất dung lượng (tối đa)

48

Khay A, 12x4 = 48, 2 lớp Tay áo bảo vệ mối nối có thể kết nối nhiệt.

96

Khay C, 12x8 = 96, 1 ​​lớp Tay áo bảo vệ mối nối có thể kết nối nhiệt.

96

Khay D, Khay E, 24x4 = 96, 2 lớp Tay áo bảo vệ mối nối có thể kết nối nhiệt.

128

Khay F, 16x8 = 128, 1 lớp Tay áo bảo vệ mối nối có thể kết nối nhiệt.

136

Max = 1e+7f = 24+7*16 = 136

Vi mô Plc chia

1x2

Kích thước chia: 60x7x4mm.

Có thể được cài đặt trong loại A và loại E Khay nối, 1 PC mỗi khay nối.

1x4

1x8

1*16

Kích thước chia: 60x12x4mm.

Có thể được cài đặt trong loại A-1 và loại E-1 Khay nối, 1 PC mỗi khay nối.

Sợi đường kính cáp của không cắt

vượt qua thông qua cổng (mm)

Φ18

* Lưu ý: Cung cấp loại và đường kính của Cáp quang khi mua, để phù hợp với phích cắm niêm phong thích hợp Để đảm bảo hiệu suất niêm phong.

Sợi Kích thước cáp của cổng cáp nhánh (mm)

Φ18

IP cấp độ bảo vệ

IP68

Dễ cháy

HB (thông thường)

có thể được tùy chỉnh theo yêu cầu

Trung lập Kiểm tra xịt muối (NSS)

48 h
