● Thiết kế cấu trúc nâng cao, hoạt động dễ dàng và định tuyến hợp lý.
● Tài liệu: PP hoặc PC+ABS.
● Chứng minh độ ẩm, không thấm nước, chống bụi, chống lão hóa.
● Cấp độ bảo vệ lên đến IP65.
● 1 Mục nhập cáp quang hình bầu dục, 2 mục cáp quang nhánh và 16 bộ điều hợp được kết nối sẵn.
● 2 loại khay nối tùy chọn.
● Phương pháp cài đặt: gắn cực, gắn trên không, gắn trên tường.
● Nó có thể được trang bị khay lưu trữ cáp thả để đáp ứng bộ lưu trữ cáp tròn 50 mét 5 mm.
Hộp phân phối quang được kết nối trước là thiết bị nút phân phối mạng FTTX tiên tiến nhất, cung cấp kết nối nhanh chóng và đáng tin cậy, bảo vệ và quản lý tốt cho mạng FTTX.
Hộp phân phối cáp quang trước kết nối 48 sợi quang được thiết kế, sản xuất và thử nghiệm theo các tiêu chuẩn như sau:
|
Đó là G.652 |
Đặc trưng của một sợi quang một chế độ |
|
IEC 60794-1-1 |
Quang học Cáp sợi-Phần 1-1: Tổng đặc điểm kỹ thuật chung |
|
IEC 60794-1-2 |
Quang học Cáp sợi-Phần 1-2: Kiểm tra cáp quang thông số kỹ thuật chung chung thủ tục |
|
Người mẫu: XB-16SX |
Thông số kỹ thuật |
Nhận xét |
|

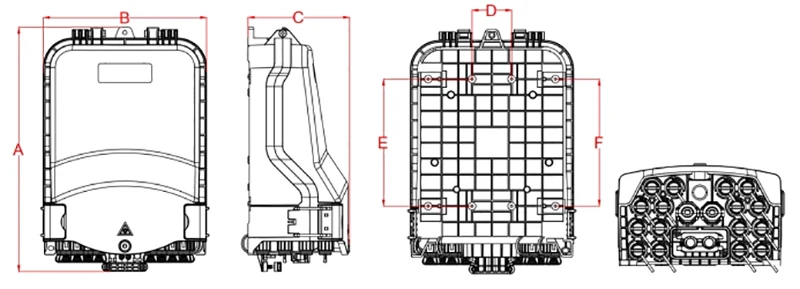

Bên ngoài Kích thước (mm) |
319.3*214*133 (A*B*C) |
|
|
Cài đặt Vị trí lỗ (mm) |
52*166*166 (DXEXF) |
|
|
Màu sắc |
Pantone 428c |
Có thể tùy chỉnh |
|
Kích cỡ và số lượng lỗ cáp quang |
1 lối vào cáp quang hình bầu dục, 2 nhánh Mục nhập cáp quang và 16 bộ điều hợp được kết nối sẵn |
|
|
Hợp nhất dung lượng (tối đa) |
48 |
Khay A, 12x4 = 48, 2 lớp Tay áo bảo vệ mối nối có thể kết nối nhiệt. |
|
64 |
Khay B, 8x8 = 64, 1 lớp Tay áo bảo vệ mối nối có thể kết nối nhiệt. |
|
|
96 |
Khay C, 8x12 = 96, 1 lớp Tay áo bảo vệ mối nối có thể kết nối nhiệt. |
|
|
96 |
Khay D, Khay E, 24x4 = 96, 2 lớp Tay áo bảo vệ mối nối có thể kết nối nhiệt. |
|
|
Vi mô Plc chia |
1x2 |
Kích thước chia: 60x7x4mm. Có thể được cài đặt theo loại A và loại E Khay nối, 1 PC mỗi khay nối. |
|
1x4 |
||
|
1x8 |
||
|
1*16 |
Kích thước chia: 60x12x4mm. Có thể được cài đặt trong loại A-1 và Loại khay nối E-1, 1 PC mỗi khay nối. |
|
|
Vào trong Đường kính cáp lớn nhất (mm) |
ᴓ8 ~ 18 |
|
|
Tối đa Kích thước của lỗ nhánh (mm) |
ᴓ16 |
|
|
IP cấp độ bảo vệ |
IP65 |
|
|
Dễ cháy |
HB (thông thường) |
có thể được tùy chỉnh theo yêu cầu |
|
Trung lập Kiểm tra xịt muối (NSS) |
48 h |
