● Thiết kế cấu trúc nâng cao, hoạt động dễ dàng và định tuyến hợp lý.
● Tài liệu: PP hoặc PC+ABS.
● Chứng minh độ ẩm, không thấm nước, chống bụi, chống lão hóa.
● Cấp độ bảo vệ lên đến IP65.
● 1 Mục nhập cáp quang hình bầu dục, 2 mục cáp quang nhánh và 8 bộ điều hợp được kết nối sẵn.
● Các loại khay mối nối khác nhau có sẵn.
● Phương pháp cài đặt: gắn cực, gắn trên không, gắn trên tường.
● Nó có thể được trang bị khay lưu trữ cáp thả để đáp ứng bộ lưu trữ cáp tròn 50 mét 5 mm.

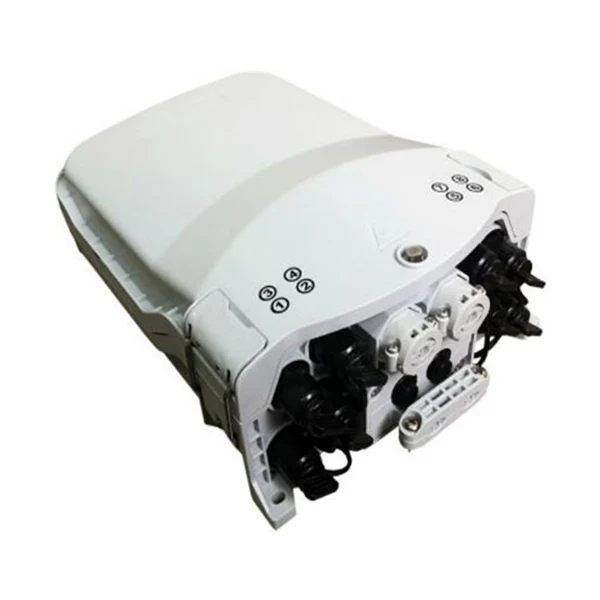

Hộp phân phối quang được kết nối trước là thiết bị nút phân phối mạng FTTX tiên tiến nhất, cung cấp kết nối nhanh chóng và đáng tin cậy, bảo vệ và quản lý tốt cho mạng FTTX.
Hộp phân phối cáp quang trước kết nối IP65 được thiết kế, sản xuất và thử nghiệm theo các tiêu chuẩn như sau:
|
Đó là G.652 |
Đặc điểm của một chế độ quang học Sợi |
|
IEC 60794-1-1 |
|
|
IEC 60794-1-2 |
Cáp sợi quang-Phần 1-2: Chung chung Quy trình kiểm tra cáp quang thông số kỹ thuật |
|
Mô hình: XB-8SX |
Thông số kỹ thuật |
Nhận xét |
|
Vật liệu của nhà ở |
PC+abs |
|
|
Vật liệu của các thành phần bên trong |
PC+abs/abs |
|
|
Vật liệu của phụ kiện kim loại |
Thép không gỉ chất lượng cao |
|
|

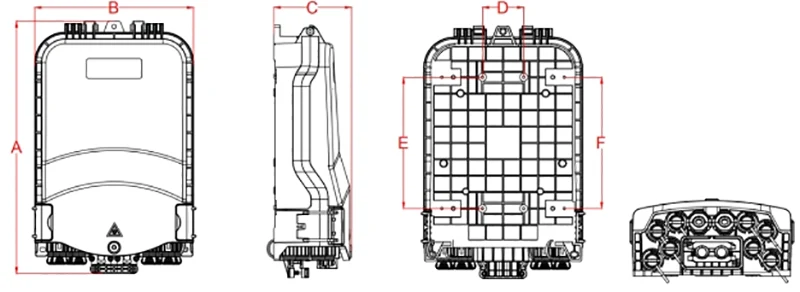

Kích thước bên ngoài (mm) |
319.3*200*97.5 (A*B*C) |
|
|
Vị trí lỗ cài đặt (mm) |
52*166*166 (DXEXF) |
|
|
Màu sắc |
Pantone 428c |
Có thể tùy chỉnh |
|
Kích thước và số lượng lỗ cáp quang |
1 lối vào cáp quang hình bầu dục, 2 nhánh Mục nhập cáp quang và 8 bộ điều hợp được kết nối sẵn |
|
|
Khả năng hợp nhất (tối đa) |
48 |
Khay A, 12x4 = 48, 2 lớp Tay áo bảo vệ mối nối có thể kết nối nhiệt. |
|
64 |
Khay B, 8x8 = 64, 1 lớp Tay áo bảo vệ mối nối có thể kết nối nhiệt. |
|
|
96 |
Khay C, 8x12 = 96, 1 lớp Tay áo bảo vệ mối nối có thể kết nối nhiệt. |
|
|
96 |
Khay D, Khay E, 24x4 = 96, 2 lớp Tay áo bảo vệ mối nối có thể kết nối nhiệt. |
|
|
108 |
Tối đa: 1C+4D = 108 |
|
|
Bộ chia Micro PLC |
1x2 |
Kích thước chia tách 60x7x4mm. Có thể được cài đặt trong loại A và loại E Khay nối, 1 PC mỗi khay nối. |
|
1x4 |
||
|
1x8 |
||
|
1*16 |
Kích thước chia tách 60x12x4mm. Có thể được cài đặt trong loại A-1 và loại E-1 Khay nối, 1 PC mỗi khay nối. |
|
|
Đường kính cáp sợi của không cắt đi qua cổng (mm) |
Φ8 ~ φ18 |
|
|
Kích thước cáp sợi của cáp nhánh Cổng (mm) |
Φ16 |
|
|
Mức bảo vệ IP |
IP65 |
|
|
Dễ cháy |
HB (thông thường) |
có thể được tùy chỉnh theo yêu cầu |
|
Kiểm tra xịt muối trung tính (NSS) |
48 h |
