1.1 Mô tả
Hộp phân phối quang được kết nối trước là thiết bị nút phân phối mạng FTTX tiên tiến nhất, cung cấp kết nối nhanh chóng và đáng tin cậy, bảo vệ và quản lý tốt cho mạng FTTX.
| Loại sản xuất | Phân loại |
| GFS-16QX | Hộp phân phối cáp quang trước kết nối |

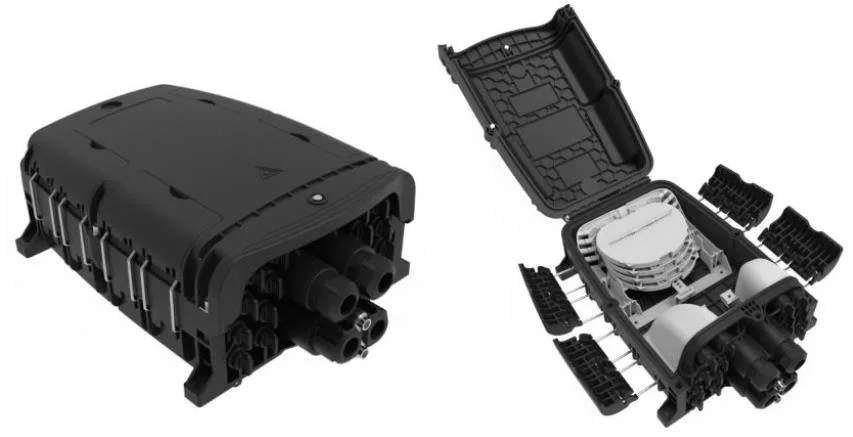

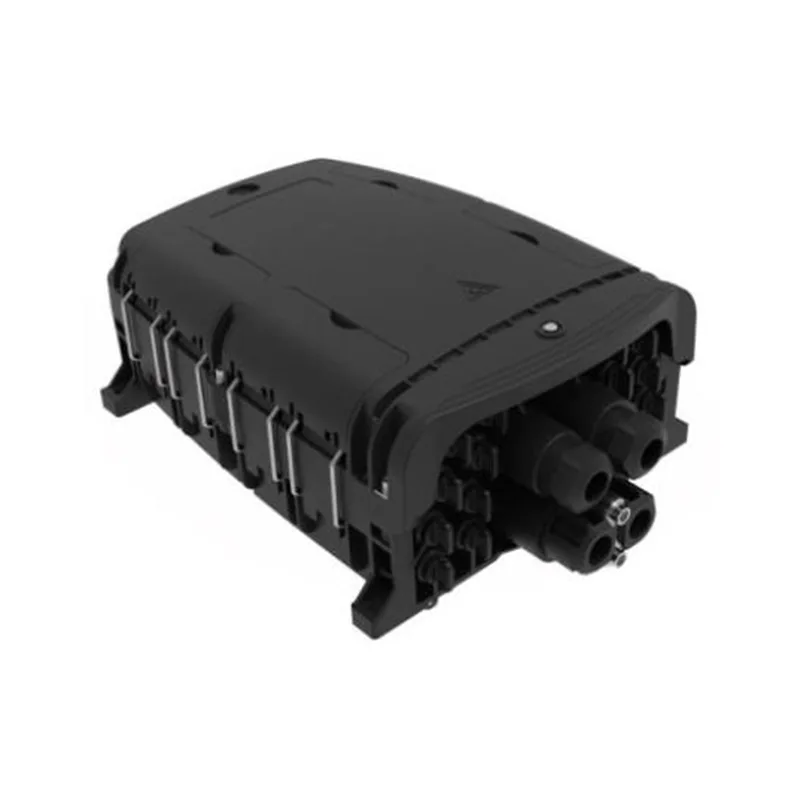

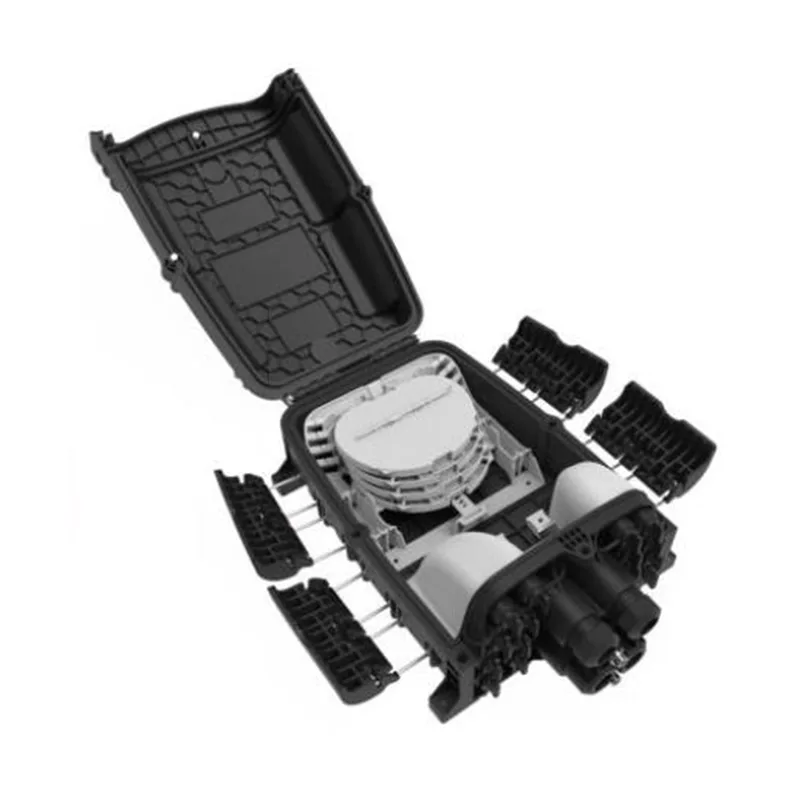

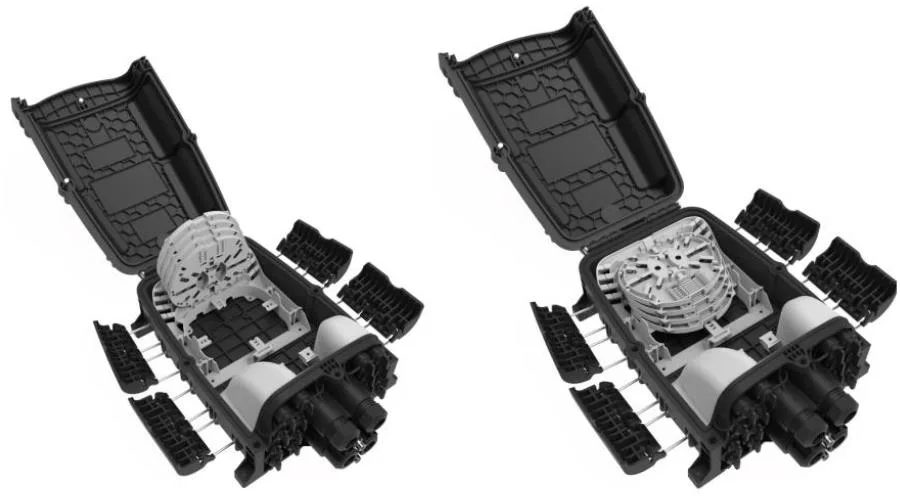

Sự xuất hiện của GFS-16QX
1.2 Tiêu chuẩn tuân thủ
Việc sản xuất được cung cấp được thiết kế, sản xuất và thử nghiệm theo các tiêu chuẩn như sau:
| Đó là G.652 | Đặc điểm của sợi quang đơn chế độ |
| IEC 60794-1-1 | Cáp sợi quang-Phần 1-1: Đặc điểm kỹ thuật chung chung |
| IEC 60794-1-2 | Cáp sợi quang-Phần 1-2: Quy trình kiểm tra cáp quang thông số kỹ thuật chung chung |
1.3 Môi trường ứng dụng
| Mục | Giá trị |
| Nhiệt độ hoạt động | -40 ºC+65 ºC |
| Nhiệt độ lắp đặt | -5 ºC+40 ºC |
| Nhiệt độ lưu trữ | -40ºC+65 ºC |
| Áp suất khí quyển | 70 ～ 106kpa |
| Độ ẩm tương đối | ≤93 ％ (+40 ℃) |
1. Thiết kế cấu trúc tiên tiến, hoạt động dễ dàng và định tuyến hợp lý.
2. Vật liệu: PP+GF.
3. Chứng minh độ ẩm, không thấm nước, chống bụi, chống lão hóa.
4. Cấp độ bảo vệ lên đến IP68.
5.
6. 2 loại khay nối tùy chọn.
7. Phương pháp cài đặt: gắn cực, gắn trên không, gắn trên tường.
3.1 Thông số kỹ thuật cơ học
| Mục | Thông số kỹ thuật | Nhận xét |

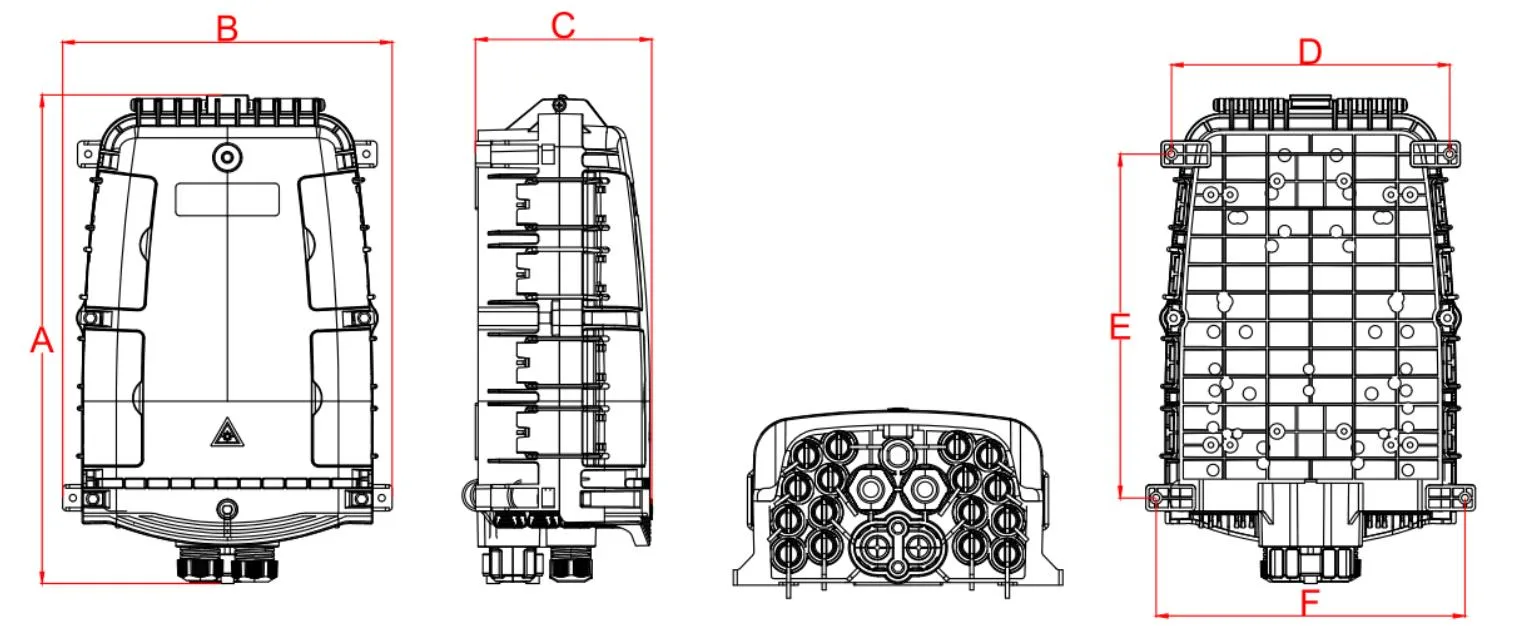

| Kích thước bên ngoài (mm) | 378*255*136 (a*b*c) | |
| Vị trí lỗ cài đặt (mm) | 215*266*239 (D*E*F) | |
| Màu sắc | Đen | Có thể tùy chỉnh |
|
Kích thước và số lượng lỗ cáp quang |
1 lối vào cáp quang hình bầu dục, 2 mục nhập cáp quang nhánh và 16 bộ điều hợp được kết nối sẵn |
|
| Dung lượng (tối đa) | 48 |
Khay A, 12x4 = 48, 2 lớp tay áo bảo vệ mối nối có thể thu được nhiệt. |
| 96 |
Khay C, 12x8 = 96, 1 lớp tay áo bảo vệ mối nối có thể kết nối nhiệt. |
|
| 128 |
Khay F, 16x8 = 128, 1 lớp tay áo bảo vệ mối nối có thể kết nối nhiệt. |
|
| 96 |
Khay D, Khay E, 24x4 = 96, 2 lớp tay áo bảo vệ mối nối có thể thu được nhiệt. |
|
| 136 | Max = 7*f+1e = 7*16+24 = 136 | |
| Bộ chia Micro PLC | 1x2 |
Kích thước chia: 60x7x4mm. Có thể được cài đặt trong loại A và khay nối loại E, 1 PC mỗi khay nối. |
| 1x4 | ||
| 1x8 | ||
| 1*16 |
Kích thước chia: 60x12x4mm. Có thể được cài đặt trong loại A-1, và khay nối loại E-1, 1 PC mỗi khay nối. |
|
|
Vào đường kính cáp lớn nhất (mm) |
ᴓ18 |
* Ghi chú: Cung cấp loại và đường kính của cáp quang khi mua, Để phù hợp với phích cắm niêm phong thích hợp với Đảm bảo hiệu suất niêm phong. |
| Kích thước tối đa của lỗ phân nhánh (mm) |
ᴓ18 | |
| Mức bảo vệ IP | IP68 | |
| Dễ cháy | HB | Nó có thể được tùy chỉnh theo nhu cầu. |
|
Kiểm tra xịt muối trung tính (NSS) |
48 h |
4.1 Thông số quang học chính
| Người chia tách | (Db) | RL (DB) | (Db) | Phương pháp kiểm tra | |
| Người chia tách | Hộp phân phối | ||||
| Pigtail-SC/APC-00-SM-SX (1C1F)- OD0.9mm-PVC-G657A2-CABLE Màu sắc (mặc định) -indoor-ROHS-1.5M |
≤0.3 | ≥55db | ≤0,5 |
IL: IEC61300-3-4 Phương pháp bRL: IEC61300-3-6 Phương pháp 1 |
|
|
Bộ chia PLC 1x2, với đầu nối SCAPC |
≤4.0 | ≥55db | ≤4.2 | ||
|
Bộ chia PLC 1x4, với đầu nối SCAPC |
≤7.4 | ≥55db | ≤7.6 | ||
|
Bộ chia PLC 1x 8, với đầu nối SCAPC |
≤10.5 | ≥55db | ≤10.7 | ||
|
Bộ chia 1x 16 PLC, với đầu nối SCAPC |
≤13,5 | ≥55db | ≤13.7 | ||
Các tham số quang được hiển thị trong bảng trên là các giá trị mặc định và có thể được tùy chỉnh theo các yêu cầu.
5.1 Cách cáp sản phẩm:

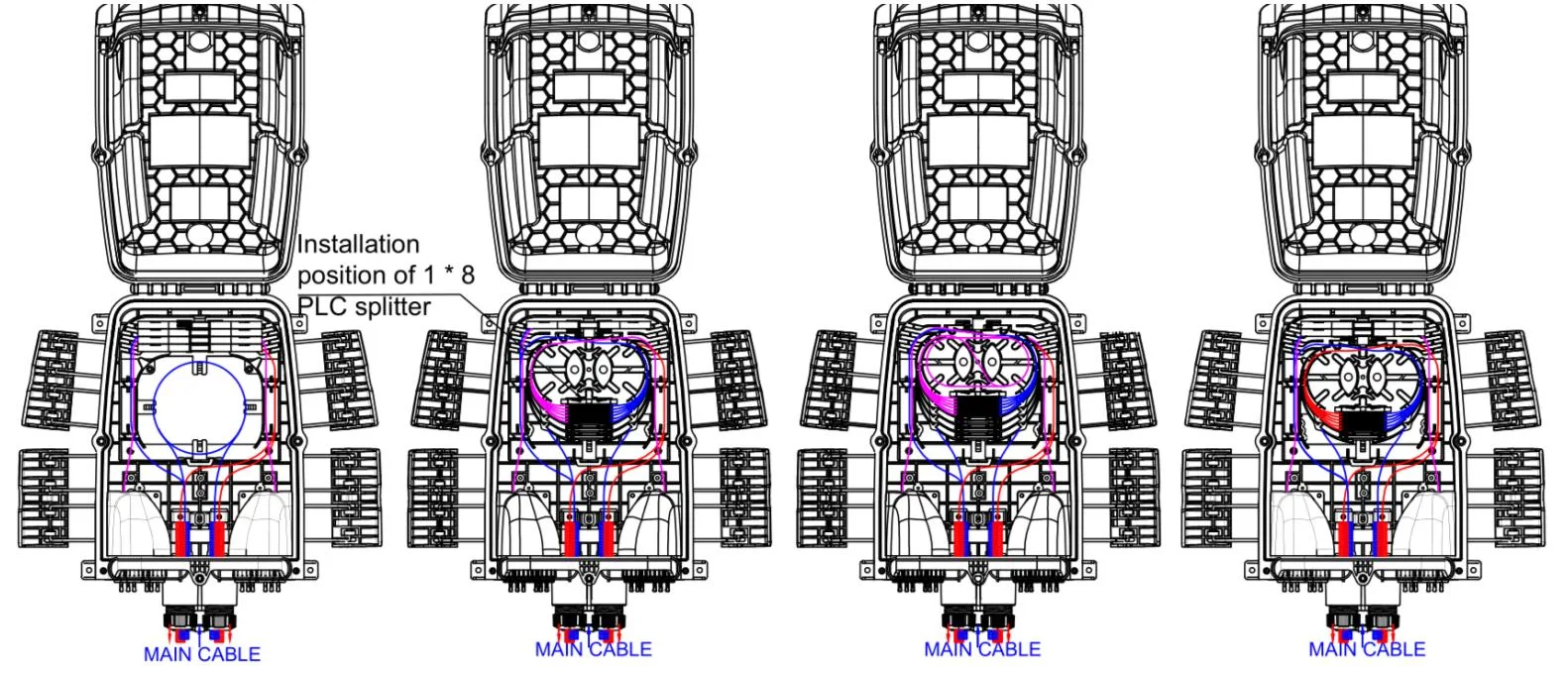

Sơ đồ định tuyến GFS-16QX

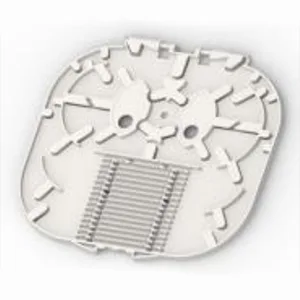

5.2 Khay nối
| Mục | Khay nối a | Khay nối b | Khay chia A-1 | Khay nối c |
|
Kích thước (H*W*D, MM) |
134*104*8 | 134*104*4 | 134*104*8 | 136*104*4 |
| Trọng lượng ròng (kg) | 0.021 | 0.015 | 0.021 | 0.018 |
| Hình ảnh |
 |
 |
 |
 |
| Màu sắc | RAL7035 | RAL7035 | RAL7035 | RAL7035 |
| Vật liệu | PC+abs | PC+abs | PC+abs | PC+abs |
|
Khả năng nối của một khay (lõi) |
12 (2 lớp tay áo bảo vệ có thể co lại)) |
8 (1 lớp tay áo bảo vệ có thể co lại)) |
6 (2 lớp tay áo bảo vệ có thể co lại)) |
12 (1 lớp tay áo bảo vệ có thể co lại)) |
| Khả năng chia của một khay (PC) |
1 (PLC 1x2, 1x4, 1x8, sợi 0,9mm, 60x7x4mm) |
/ |
1 (PLC 1x16, sợi 0,9mm, 60x12x4mm) |
/ |
| Tối đa (PC) | 4 | 8 | 4 | 8 |
| Mặc định (PCS) | 2 | / | / | 2 |
| Lưu ý: 1. Các khay trên có thể được trộn theo yêu cầu. 2. Quy tắc cấu hình: 1a = 2b = 2c = 1d = 1e = 2f 3. Các loại đĩa sợi đang tăng liên tục |
||||
| Mục | Khay nối d | Khay nối e | Khay nối E-1 | Khay nối f |
| Kích thước (h* W*D, MM) |
136 * 104 * 8 | 135 *125 *8 | 135 *125 *8 | 135 *125 *4 |
| Trọng lượng ròng (kg) | 0.024 | 0.033 | 0.033 | 0.021 |
| Hình ảnh |
 |
 |
 |
 |
| Màu sắc | RAL7035 | RAL7035 | RAL7035 | RAL7035 |
| Vật liệu | PC+abs | PC+abs | PC+abs | PC+abs |
|
Khả năng nối của một khay (lõi) |
24 (2 lớp tay áo bảo vệ có thể co lại nhiệt)) |
24 (2 lớp tay áo bảo vệ có thể co lại nhiệt)) |
18 (2 lớp tay áo bảo vệ có thể co lại nhiệt)) |
16 (1 lớp tay áo bảo vệ có thể co lại)) |
|
Khả năng chia của một khay (PC) |
/ |
1 (PLC 1x2, 1x4, 1x8, sợi 0,9mm, 60x7x4mm) |
1 (PLC 1x16, sợi 0,9mm, 60x12x4mm) |
/ |
| Tối đa (PC) | 4 | 4 | 4 | 8 |
| Mặc định (PCS) | / | / | / | / |
|
Ghi chú: 1. Các khay trên có thể được trộn theo yêu cầu. 4. Quy tắc cấu hình: 1a = 2b = 2c = 1d = 1e = 2f 3. Các loại đĩa sợi đang tăng liên tục |
||||
5.3 Phụ kiện
| KHÔNG. | Tên một phần | Hình ảnh tham khảo | Đơn vị | Số lượng | Nhận xét |
| 1 | Người dùng | / | PC | 1 | TRONG |
| 2 | Báo cáo kiểm tra chia | / | PC | 1 | TRONG |

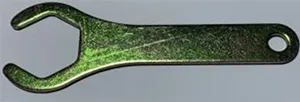

| 3 | Chìa khóa |
|
PC | 1 | Loại D D |
| 4 | Tay áo bảo vệ có thể cắt nhiệt |
|
PC | 16 |
L = 45mm, Tùy chọn như yêu cầu của khách hàng |
| 5 | Tie cáp nylon |
|
PC | 10 | 3x100mm |

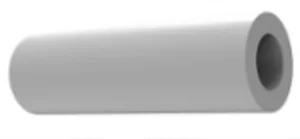

| 6 | Ống bảo vệ sợi trần |
 |
PC | 1 | OD5mm x 50cm |
| 7 | KIT gắn trên tường |
 |
bộ | 1 |
Tùy chọn như yêu cầu của khách hàng. Phích cắm nhựa mở rộng 7.5x40mm, Phillips tự khai thác ốc vít M5x40mm. |

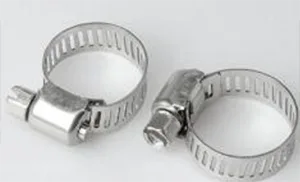

| 8 | Vòng |
|
PC | 2 | ᴓ13-19mm |
| 9 | Phích cắm vào lối vào cáp quang |
|
PC | 2 | |
| 10 | Cờ lê cáp Brach Nut Cờ lê |
|
PC | 1 | |

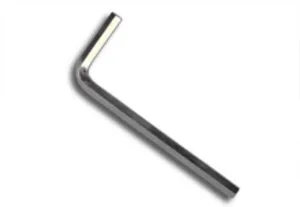

| 11 | Khóa M6 Allen |
 |
PC | 1 | M6 |

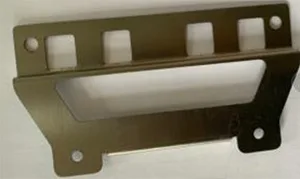

| 12 | Bộ dụng cụ gắn cực-A |
 |
bộ | 1 | Tùy chọn như yêu cầu của khách hàng |
| 13 | Bộ dụng cụ gắn cực-B |
|
bộ | 1 | Tùy chọn như yêu cầu của khách hàng |
| 14 | Bộ gắn trên không |
|
bộ | 1 | Tùy chọn như yêu cầu của khách hàng |
| 15 | Thả khay lưu trữ cáp |
|
PC | 2 | Tùy chọn như yêu cầu của khách hàng |
Sản phẩm này tuân thủ Chỉ thị bảo vệ môi trường ROHS và nội dung của chì, cadmium, thủy ngân, crom hexavalent, biphenyl polybromin (PBB) và diphenyl ether polybromin hóa (PBDE) không vượt quá giới hạn.
7.1. Cài đặt treo tường
Khoan 4 lỗ trên tường theo kích thước trong Bảng 3.1, đặt phích cắm mở rộng 7.5*40, đặt hộp để khớp với các lỗ và sử dụng ốc vít để buộc chặt.

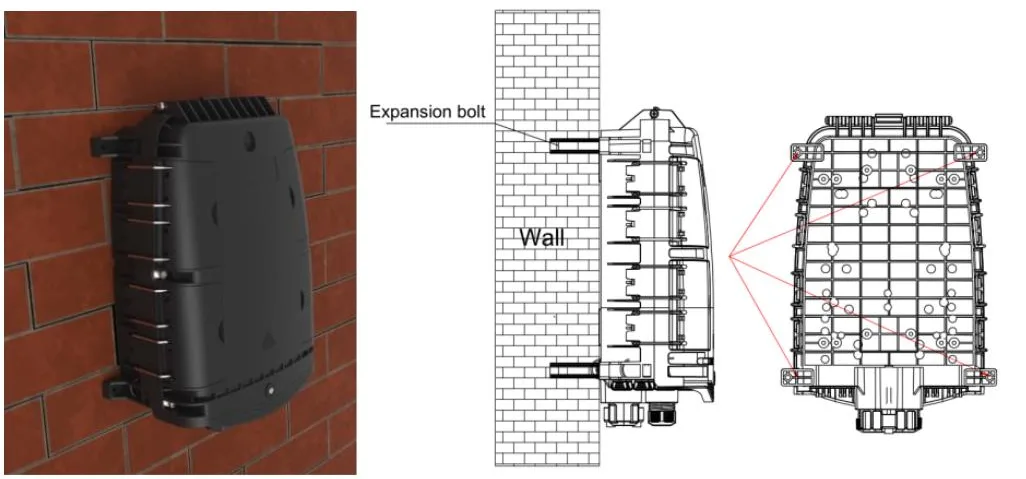

Cài đặt treo tường
7.2. Cài đặt gắn cực
Vượt qua vòng vòng qua khe của tấm sau và sửa nó trên cột viễn thông

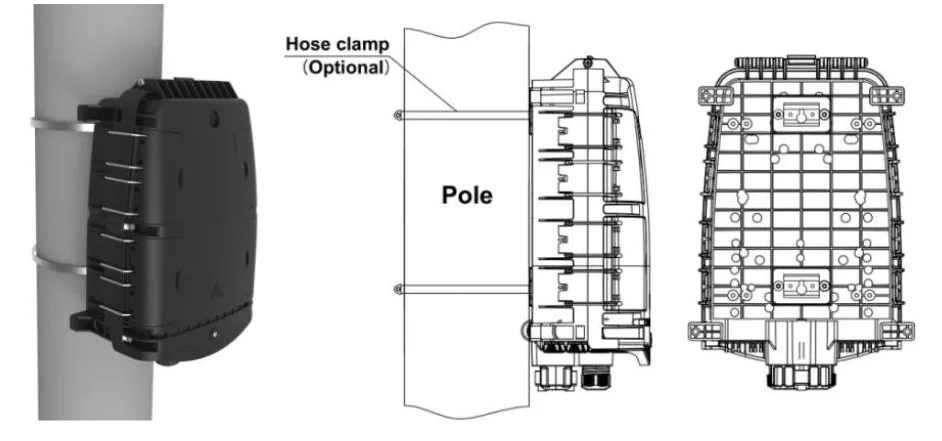

Cài đặt cực gắn
7.3 Cấu trúc trên cao
Buộc cả hai được cài đặt trên khung gầm của trên đầu treo trên dây, và sau đó được bắt vít, ngăn vỏ bị rơi ra.

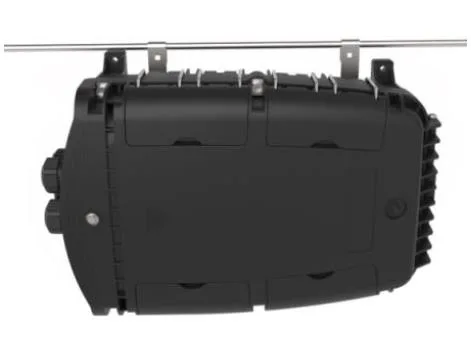

Cấu trúc trên cao
8.1 Bộ điều hợp được kết nối sẵn - A （E）
Xoay phần mũi tên của đầu nối sợi ngược chiều kim đồng hồ và lấy ra nắp bụi.
Phần mũi tên của đầu nối sợi ở trên, chèn đầu nối sợi vào ổ cắm và sau đó xoay mũi tên một phần theo chiều kim đồng hồ.
8.2 Bộ điều hợp được kết nối sẵn - B （XL）
Chèn đầu nối sợi quang SC qua các bộ phận lỏng lẻo lần lượt, sau đó cắm nó vào bộ chuyển đổi;
Lắp đặt vỏ bộ chuyển đổi được kết nối Pre được kết nối trên bộ chuyển đổi bằng phím nhựa;
Chèn phích cắm của lò xo snap vào vỏ;
Kẹp cáp phải được cài đặt và dòng phải gần với phích cắm;
⚫ Vặn nắp ghế kẹp cáp da trên vỏ bọc theo chiều kim đồng hồ
8.3 Bộ điều hợp được kết nối sẵn - C
Đẩy vòng trượt trên phích cắm sợi quang trước theo hướng của mũi tên để tháo nắp bụi; Nhấn nút để lấy nắp bụi trên bộ điều hợp theo hướng của mũi tên.
Căn chỉnh phần thân của phích cắm được tạo hình với khóa bộ điều hợp cho đến khi nó được buộc chặt. Kết nối hai lớp bụi theo cùng một cách.
⚫ phích cắm được cài đặt được cài đặt đẩy vòng trượt để nhả khóa, sau đó kéo thân chính về phía sau để tách nó ra.
8.4 Bộ điều hợp được kết nối sẵn - D
Xoay phích cắm được kết nối trước theo chiều kim đồng hồ và mở nắp cắm và bụi được kết nối trước theo hướng của mũi tên.
Kết nối phích cắm được kết nối trước D và bộ điều hợp được kết nối trước D theo hướng của mũi tên và xoay phích cắm theo chiều kim đồng hồ để sửa nó.
8.5 Bộ điều hợp được kết nối sẵn - E (A)
⚫ Xoay phích cắm được kết nối trước theo chiều kim đồng hồ và mở nắp cắm và bụi được kết nối trước theo hướng của mũi tên
Kết nối phích cắm được kết nối trước và bộ điều hợp được kết nối trước E theo hướng của mũi tên và xoay phích cắm theo chiều kim đồng hồ để sửa nó.
8.6 Bộ điều hợp được kết nối sẵn - SC
Chèn đầu nối sợi quang SC qua các bộ phận lỏng lẻo lần lượt, sau đó cắm nó vào bộ chuyển đổi;
Lắp đặt vỏ bộ chuyển đổi được kết nối Pre được kết nối trên bộ chuyển đổi bằng phím nhựa;
Chèn phích cắm của lò xo snap vào vỏ;
Kẹp cáp phải được cài đặt và dòng phải gần với phích cắm;
⚫ Vít nắp ghế kẹp cáp da trên vỏ bọc theo chiều kim đồng hồ.
8.7 Bộ điều hợp được kết nối sẵn - G
1pc trong túi bong bóng, 400*480mm;
1pc trong một thùng nhỏ, 385*260*150mm, tổng trọng lượng là 3,5kg;
8pcs Trong một thùng carton lớn, 540*405*640 mm, tổng trọng lượng là 29kg.
