1.1 Mô tả

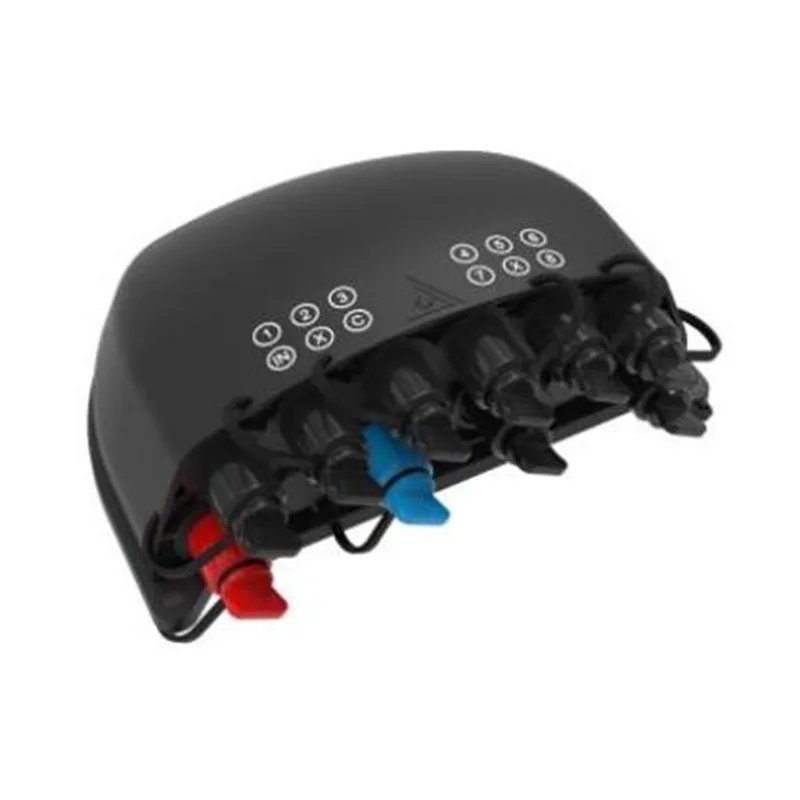

Hộp phân phối quang được kết nối trước như là thiết bị phân phối mạng FTTX tiên tiến nhất, cung cấp kết nối nhanh chóng và đáng tin cậy, bảo vệ và quản lý tốt cho FTTX mạng.
| Loại sản xuất | Phân loại |
| GFS-12by & -1 & -2 | Hộp phân phối cáp quang trước kết nối |
1.2 Tiêu chuẩn tuân thủ
Việc sản xuất được cung cấp được thiết kế, sản xuất và thử nghiệm theo các tiêu chuẩn như sau:
| Đó là G.652 | Đặc điểm của sợi quang đơn chế độ |
| IEC 60794-1-1 | Cáp sợi quang-Phần 1-1: Đặc điểm kỹ thuật chung chung |
| IEC 60794-1-2 | Cáp sợi quang-Phần 1-2: Quy trình kiểm tra cáp quang thông số kỹ thuật chung chung |
1.3 Môi trường ứng dụng
| Mục | Giá trị |
| Nhiệt độ hoạt động | -40 ºC+65 ºC |
| Nhiệt độ lắp đặt | -5 ºC+40 ºC |
| Nhiệt độ lưu trữ | -40ºC+65 ºC |
| Áp suất khí quyển | 70 ～ 106kpa |
| Độ ẩm tương đối | ≤93 ％ (+40 ℃) |
1. Vỏ dưới cùng và nắp trên được hàn bằng hàn tấm nóng, không thể tháo rời.
2. Vật liệu: pp.
3. Chứng minh độ ẩm, không thấm nước, chống bụi, chống lão hóa.
4. Cấp độ bảo vệ lên đến IP68.
5. Nội thất được trang bị bộ chia PLC 1x4+ bộ chia PLC 1x8 hoặc bộ chia PLC 1x8.
6. Phương pháp cài đặt: gắn cực, gắn trên không, gắn trên tường.
7. Vị trí bộ điều hợp có thể được tùy chỉnh theo yêu cầu của khách hàng.
3.1 Thông số kỹ thuật cơ học
| Mục | Thông số kỹ thuật | Nhận xét |
| Vật liệu của nhà ở | Nhựa PP sửa đổi | |
| Vật liệu của phụ kiện kim loại | Thép không gỉ chất lượng cao | |

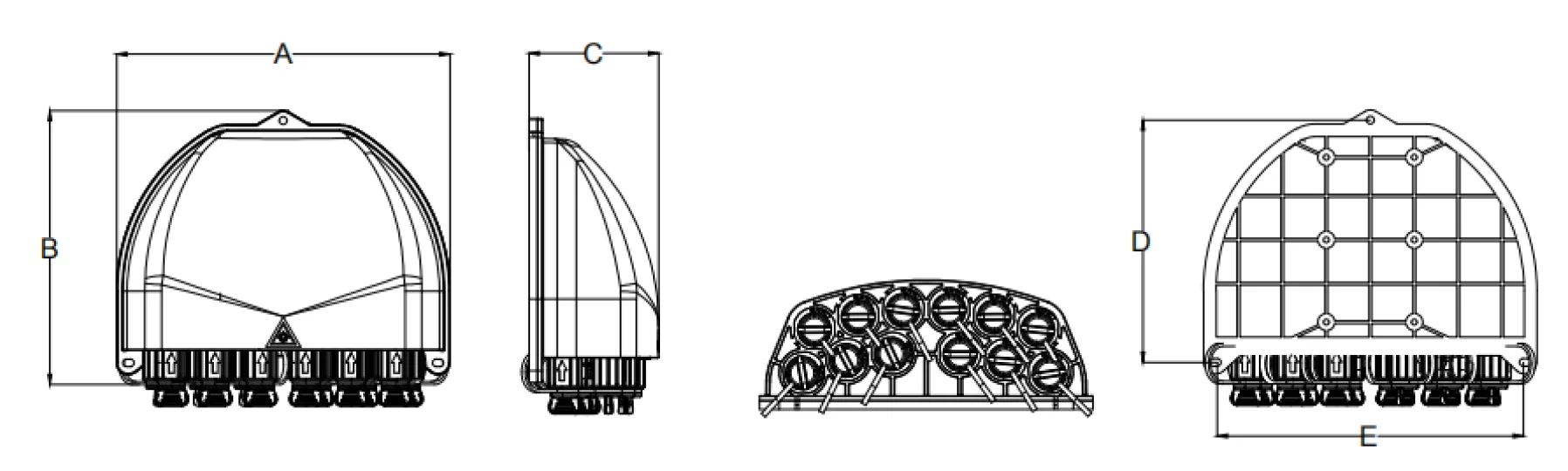

| Kích thước bên ngoài (mm) | 197*156*77mm | A*b*c |
| Màu sắc | Đen | |
| Vị trí lỗ cài đặt (mm) | 143*181 | D*e |

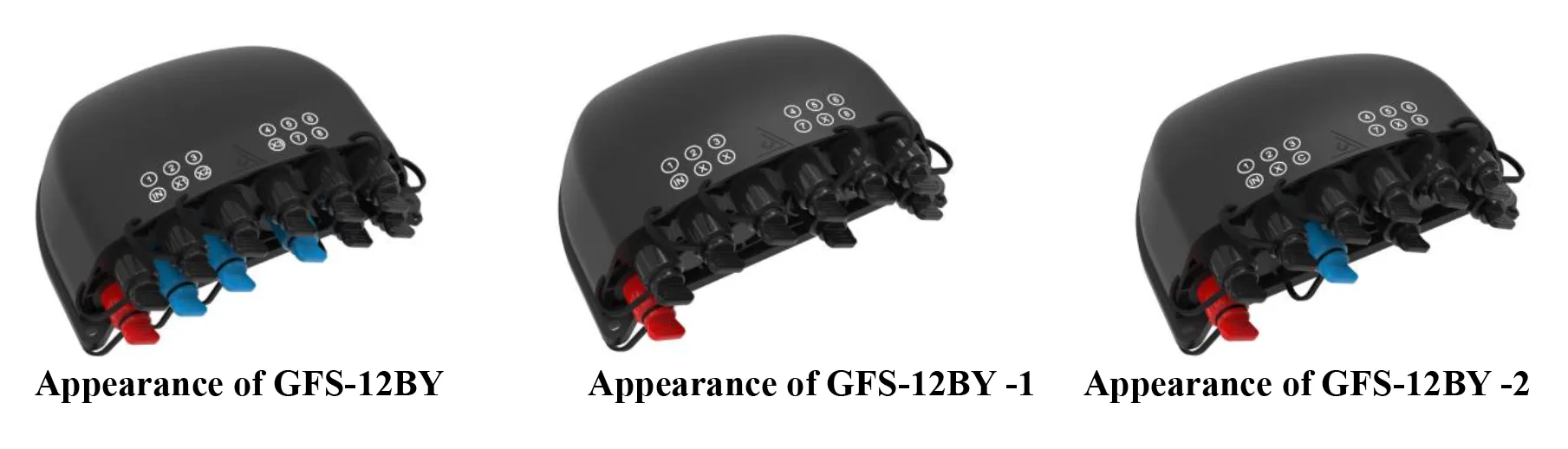

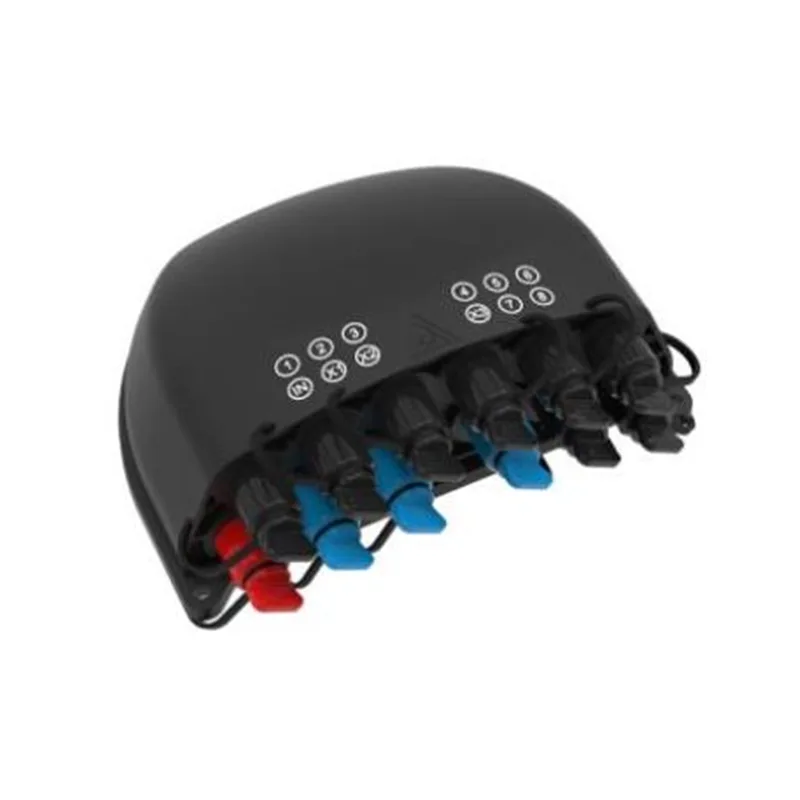

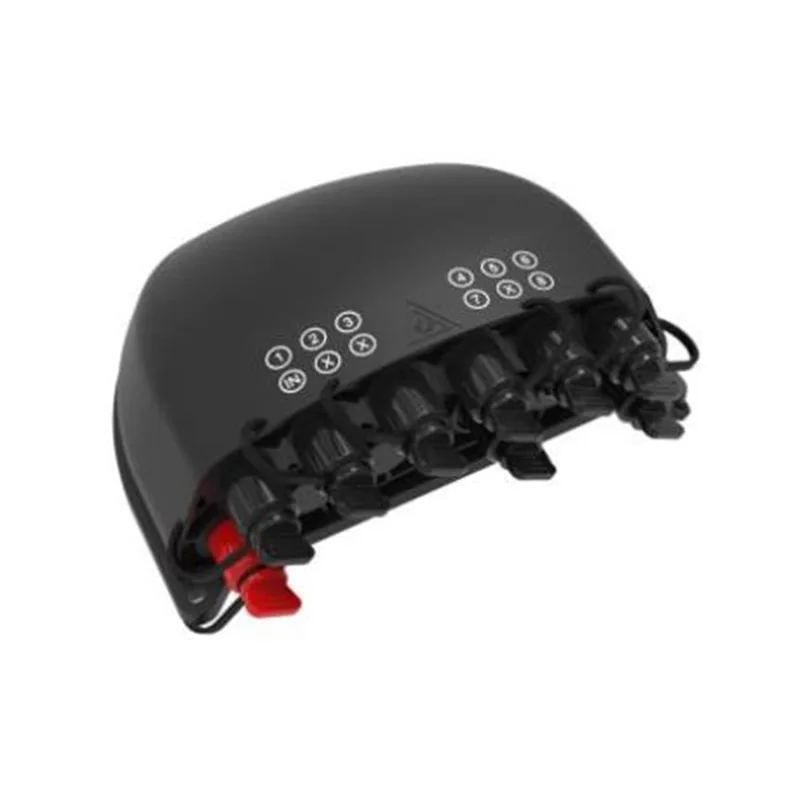

| Số lượng bộ điều hợp được kết nối trước | 12 | GFS-12by (1 màu đỏ, 3blue, 8 màu đen) |
| 9 | GFS-12by-1 (1 màu đỏ, 8 màu đen) | |
| 10 | GFS-12by-2 (1 màu đỏ, 1Blue, 8 màu đen) | |
| Người chia tách | Bộ chia plc 1x4+ 1x8 plc chia | GFS-12by |
| Bộ chia PLC 1x8 | GFS-12by-1 | |
| Bộ chia PLC 1x8 | GFS-8by-1 | |
| Bộ chia FBT 1x2 FBT+ 1x8 PLC chia | GFS-12by-2 | |
| Lớp IP | IP68 | |
| Dễ cháy | UL94-HB | Nó có thể được tùy chỉnh theo nhu cầu. |
| Kiểm tra xịt muối trung tính (NSS) | 48h |
4.1 Cách cáp sản phẩm:

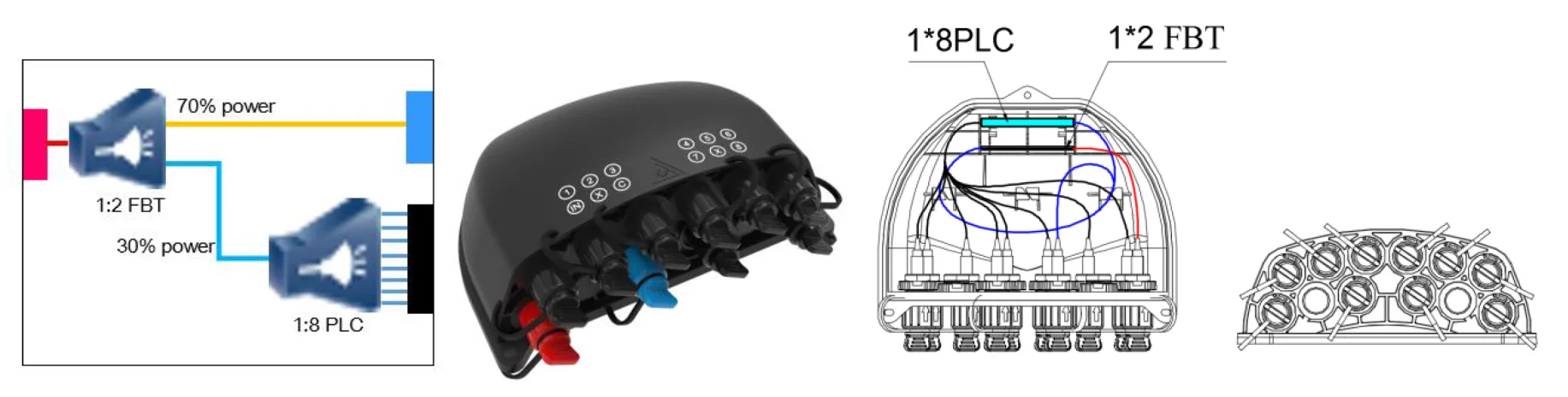

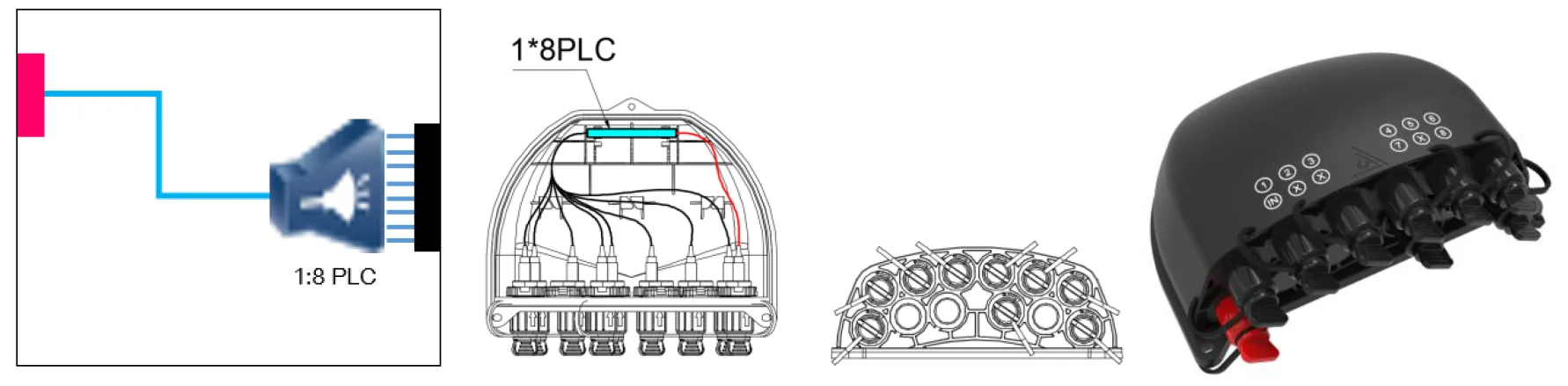

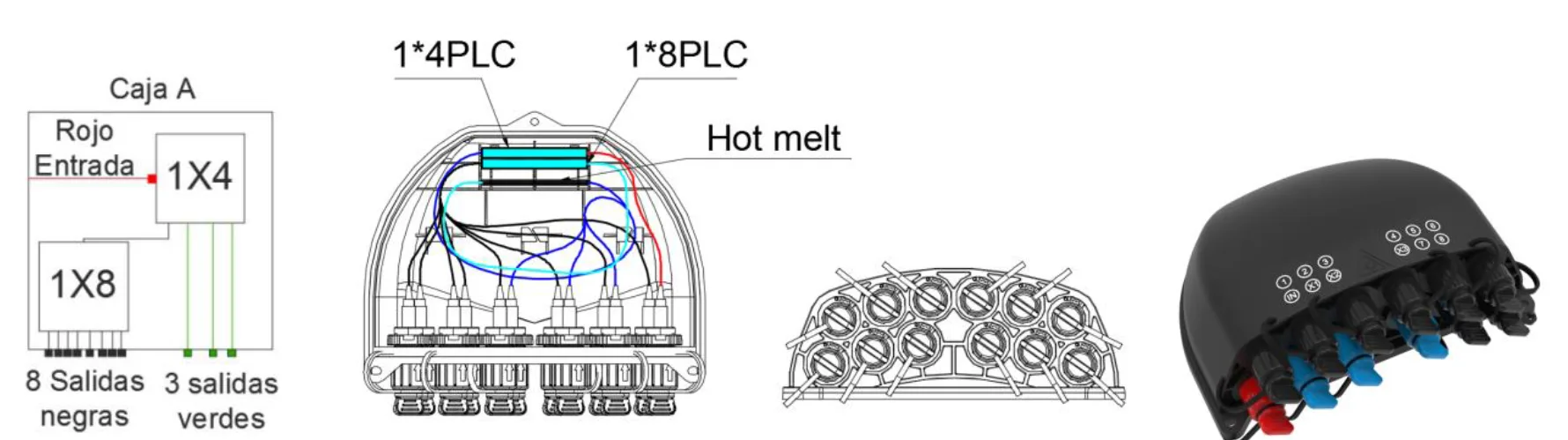

PLC trên đầu, FBT ở dưới cùng
GFS-12BY (1 * 4 PLC + 1 * 8 PLC SHLETLE CLOW
GFS-12BY-1 (1 * 8 PLC SHLETLTER CALY WAY)
GFS-12BY-2 (1 * 2FBT+1 * 8 PLC STLITTIT CLAM WAY)
4.2.1 Các bộ phận chính
| KHÔNG. | Tên một phần | Đơn vị | Số lượng | Nhận xét |
| 1 | Hộp dưới cùng | PC | 1 | |
| 2 | Nắp hộp | PC | 1 | |
| 3 | Bộ điều hợp được kết nối sẵn | PC | 12 | GFS-12by |
| 4 | PC | 9 | GFS-12by-1 | |
| 5 | PC | 10 | GFS-12by-2 | |
| 6 | Splitter1x4 plc | PC | 1 | Chỉ được cài đặt trong GFS-12by |
| 7 | Splitter1x8 plc | PC | 1 | |
| 8 | Splitter1x2 FBT | PC | 1 | Chỉ được cài đặt trong GFS-12by-2 |
4.2.2 Phụ kiện
| KHÔNG. | Tên một phần | Hình ảnh tham khảo | Đơn vị | Số lượng | Nhận xét |
| 1 | Người dùng | / | PC | 1 | TRONG |
| 2 | Báo cáo kiểm tra chia | / | PC | 1 | TRONG |
| 3 | KIT gắn trên tường |
|
bộ | 1 | Tùy chọn như khách hàng lời yêu cầu |
| 4 | Bộ gắn cực |
|
bộ | 1 | Tùy chọn như khách hàng lời yêu cầu |
| 5 | Bộ gắn trên không |
|
bộ | 1 | Tùy chọn như khách hàng lời yêu cầu |
Sản phẩm này tuân thủ Chỉ thị bảo vệ môi trường ROHS và nội dung của chì, cadmium, thủy ngân, crom hexavalent, biphenyl polybromin (PBB) (PBB) và diphenyl ether polybromin hóa (PBDE) không vượt quá giới hạn.
6.1. Cài đặt treo tường
Khoan 3 lỗ trên tường theo kích thước, đặt phích cắm mở rộng 7,5*40, đặt hộp để khớp với các lỗ và sử dụng ốc vít để buộc chặt.
Cài đặt treo tường

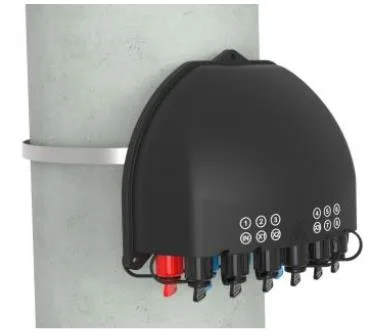

6.2. Cài đặt gắn cực
Vượt qua vòng vòng qua khe của tấm sau và sửa nó trên cột viễn thông
Cài đặt cực gắn
6.3 Cài đặt gắn trên tường (với khay lưu trữ cáp rơi)
Buộc cả hai được cài đặt trên khung gầm của trên đầu treo trên dây, và sau đó được bắt vít, ngăn vỏ bị rơi ra.
Cài đặt gắn trên tường (với khay lưu trữ cáp rơi
7.1 Bộ điều hợp được kết nối sẵn - A （E）
Xoay phần mũi tên của đầu nối sợi ngược chiều kim đồng hồ và lấy ra nắp bụi.
Phần mũi tên của đầu nối sợi ở trên, chèn đầu nối sợi vào ổ cắm và sau đó xoay mũi tên một phần theo chiều kim đồng hồ.
7.2 Bộ điều hợp được kết nối sẵn - B （XL）
Chèn đầu nối sợi quang SC qua các bộ phận lỏng lẻo lần lượt, sau đó cắm nó vào bộ chuyển đổi;
Lắp đặt vỏ bộ chuyển đổi được kết nối Pre được kết nối trên bộ chuyển đổi bằng phím nhựa;
Chèn phích cắm của lò xo snap vào vỏ;
Kẹp cáp phải được cài đặt và dòng phải gần với phích cắm;
⚫ Vặn nắp ghế kẹp cáp da trên vỏ bọc theo chiều kim đồng hồ
7.3 Bộ điều hợp được kết nối sẵn - C
Đẩy vòng trượt trên phích cắm sợi quang trước theo hướng của mũi tên để tháo nắp bụi; Nhấn nút để lấy nắp bụi trên bộ điều hợp theo hướng của mũi tên.
Căn chỉnh phần thân của phích cắm được tạo hình với khóa bộ điều hợp cho đến khi nó được buộc chặt. Kết nối hai lớp bụi theo cùng một cách.
⚫ phích cắm được cài đặt được cài đặt đẩy vòng trượt để nhả khóa, sau đó kéo thân chính về phía sau để tách nó ra.
7.4 Bộ điều hợp được kết nối sẵn - D
Xoay phích cắm được kết nối trước theo chiều kim đồng hồ và mở nắp cắm và bụi được kết nối trước theo hướng của mũi tên.
Kết nối phích cắm được kết nối trước D và bộ điều hợp được kết nối trước D theo hướng của mũi tên và xoay phích cắm theo chiều kim đồng hồ để sửa nó.
7.5 Bộ điều hợp được kết nối sẵn - E (A)
⚫ Xoay phích cắm được kết nối trước theo chiều kim đồng hồ và mở nắp cắm và bụi được kết nối trước theo hướng của mũi tên
Kết nối phích cắm được kết nối trước và bộ điều hợp được kết nối trước E theo hướng của mũi tên và xoay phích cắm theo chiều kim đồng hồ để sửa nó.
7.6 Bộ điều hợp được kết nối trước -F
Chèn đầu nối sợi quang SC qua các bộ phận lỏng lẻo lần lượt, sau đó cắm nó vào bộ chuyển đổi;
Lắp đặt vỏ bộ chuyển đổi được kết nối Pre được kết nối trên bộ chuyển đổi bằng phím nhựa;
Chèn phích cắm của lò xo snap vào vỏ;
Kẹp cáp phải được cài đặt và dòng phải gần với phích cắm;
⚫ Vít nắp ghế kẹp cáp da trên vỏ bọc theo chiều kim đồng hồ.
| Mục | Vật liệu | Kích thước (mm) | Số lượng | Tổng trọng lượng (kg) |
| Bao bì sản phẩm độc lập | Thùng carton | 210*170*85 | 1 | 0.8 |
| Bao bì bên ngoài carton | Thùng carton | 440*360*465 | 20 | 17 |
| Lưu ý: Không có khay lưu trữ cáp thả | ||||
