1.1 Mô tả
Hộp phân phối quang được kết nối trước là thiết bị nút phân phối mạng FTTX tiên tiến nhất, cung cấp kết nối nhanh chóng và đáng tin cậy, bảo vệ và quản lý tốt cho mạng FTTX.
| Loại sản xuất | Phân loại |
| GFS-008-029C | Hộp phân phối cáp quang trước kết nối |
GFS-008-029C
1.2 Tiêu chuẩn tuân thủ
Việc sản xuất được cung cấp được thiết kế, sản xuất và thử nghiệm theo các tiêu chuẩn như sau:
| IEC61300-2 | Các thiết bị kết nối sợi quang và các thành phần thụ động - Quy trình đo và kiểm tra cơ bản |
| IEC60068-2 | Quy trình kiểm tra môi trường cơ bản cho các sản phẩm điện và điện tử |
1.3 Môi trường ứng dụng
| Mục | Giá trị |
| Nhiệt độ hoạt động | -40 ºC+65 ºC |
| Nhiệt độ lắp đặt | -5 ºC+40 ºC |
| Nhiệt độ lưu trữ | -40ºC+65 ºC |
| Áp suất khí quyển | 70 ～ 106kpa |
| Độ ẩm tương đối | ≤93 ％ (+40 ℃) |
1. Vỏ dưới cùng và nắp trên được hàn bằng hàn tấm nóng, không thể tháo rời.
2. Vật liệu: PP+GF.
3. Chứng minh độ ẩm, không thấm nước, chống bụi, chống lão hóa.
4. Cấp độ bảo vệ lên đến IP68.
5. Nội thất được trang bị bộ chia FBT 1x2+ bộ chia PLC 1x8 hoặc bộ chia PLC 1x9.
6. Phương pháp cài đặt: gắn cực, gắn trên không, gắn trên tường.
3.1 Thông số kỹ thuật cơ học
| Mục | Thông số kỹ thuật | Nhận xét |
| Vật liệu của nhà ở | Nhựa PP sửa đổi | |
| Vật liệu của các thành phần bên trong | PC+abs/abs | |
| Vật liệu của phụ kiện kim loại | Thép không gỉ chất lượng cao | |

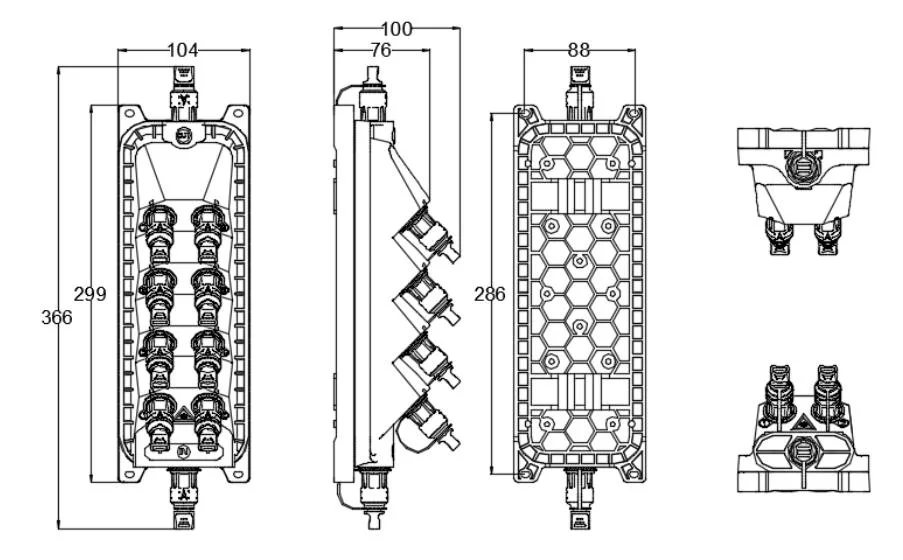

| Kích thước bên ngoài (mm) | 299*104*76mm | Không bao gồm bộ chuyển đổi |
| Màu sắc | Đen | |
| Vị trí lỗ cài đặt (mm) | 286*88 | |
| Số lượng bộ điều hợp được kết nối trước | 10 | 1 màu đỏ, 1 màu xanh, 8 màu đen |
| Người chia tách | Bộ chia FBT 1x2 FBT+ 1x8 PLC chia | |
| Lớp IP | IP68 | |
| Dễ cháy | UL94-HB | Nó có thể được tùy chỉnh theo nhu cầu. |
| Kiểm tra xịt muối trung tính (NSS) | 48h |
Các tham số quang học chính
| Người chia tách | (Db) | RL (DB) | (Db) | Phương pháp kiểm tra | |
| Người chia tách | Hộp phân phối | ||||
|
Gắc lợn-SC/APC-00-SM-SX (1C1F) -OD0.9mm-PVC-G657A2-CABLE Màu sắc (mặc định) -indoor-ROHS-1.5M |
Góc | ≤0.3 | ≥55db | ≤0,5 |
IL: Phương pháp IEC61300-3-4 b RL: IEC61300-3-6 Phương pháp 1 |
| Bộ chia PLC 1x2, với đầu nối SCAPC |
1*2 plc | ≤4.0 | ≥55db | ≤4.2 | |
|
Bộ chia PLC 1x4, với đầu nối SCAPC |
1*4 plc | ≤7.4 | ≥55db | ≤7.6 | |
|
Bộ chia PLC 1x8, với đầu nối SCAPC |
1*8 plc | ≤10.5 | ≥55db | ≤10.7 | |
|
1x2 FBT (90/10) + Bộ chia PLC 1x8, với đầu nối SCAPC |
1x2 FBT (90%) | ≤0,83 | ≥55db | ≤1.03 | |
|
1x2 FBT (10%) +1x8 plc |
≤21.7 | ≥55db | ≤21.9 | ||
|
1x2 FBT (80/20) + Bộ chia PLC 1x8, với đầu nối SCAPC |
1x2 FBT (80%) | ≤1.4 | ≥55db | ≤1.6 | |
|
1x2 FBT (20%) +1x8 plc |
≤18.3 | ≥55db | ≤18.5 | ||
|
1x2 FBT (70/30) + Bộ chia PLC 1x8, với đầu nối SCAPC |
1x2 FBT (70%) | ≤2.1 | ≥55db | ≤2.3 | |
|
1x2 FBT (30%) +1x8 plc |
≤16,5 | ≥55db | ≤16.7 | ||
|
1x2 FBT (60/40) + Bộ chia PLC 1x8, với đầu nối SCAPC |
1x2 FBT (60%) | ≤2,8 | ≥55db | ≤3.0 | |
|
1x2 FBT (40%) +1x8 plc |
≤15.2 | ≥55db | ≤15.4 | ||
|
1x2 FBT (50/50) + Bộ chia PLC 1x8, với đầu nối SCAPC |
1x2 FBT (50%) | ≤3,8 | ≥55db | ≤4.0 | |
|
1x2 FBT (50%) +1x8 plc |
≤14.3 | ≥55db | ≤14,5 | ||
Các tham số quang được hiển thị trong bảng trên là các giá trị mặc định và có thể được tùy chỉnh theo các yêu cầu.

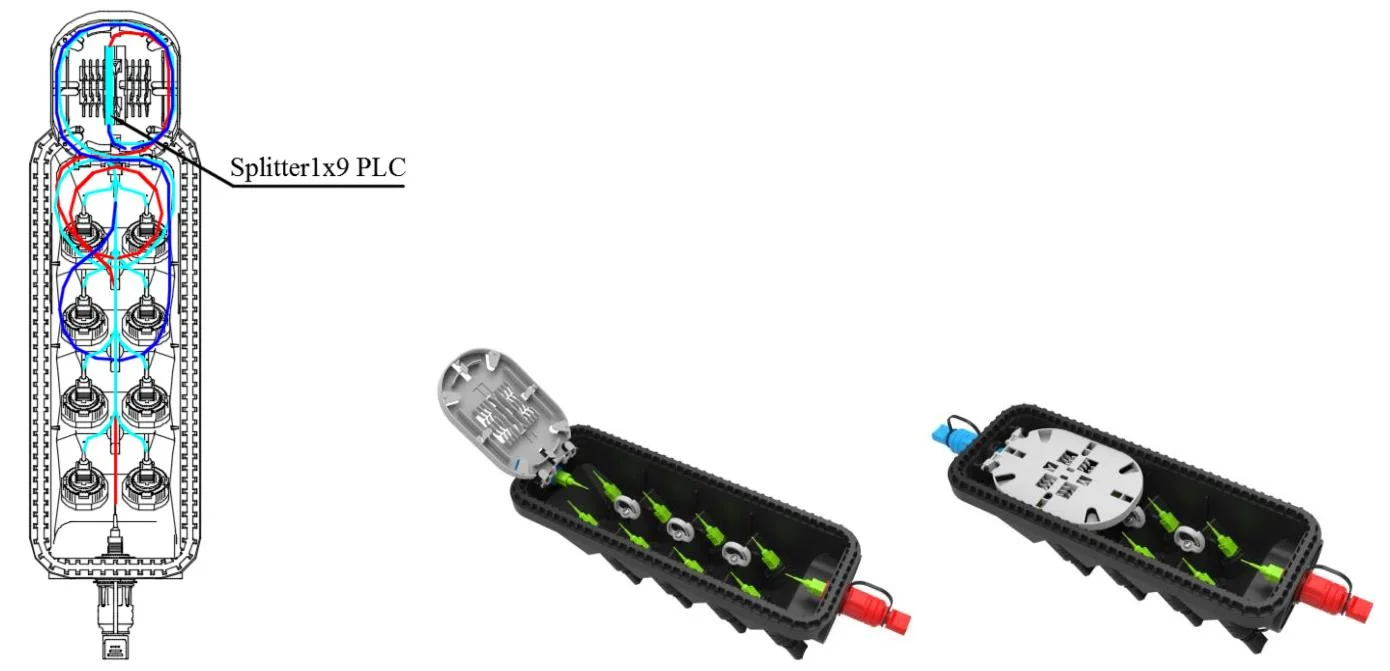

5.1 Cách cáp sản phẩm:

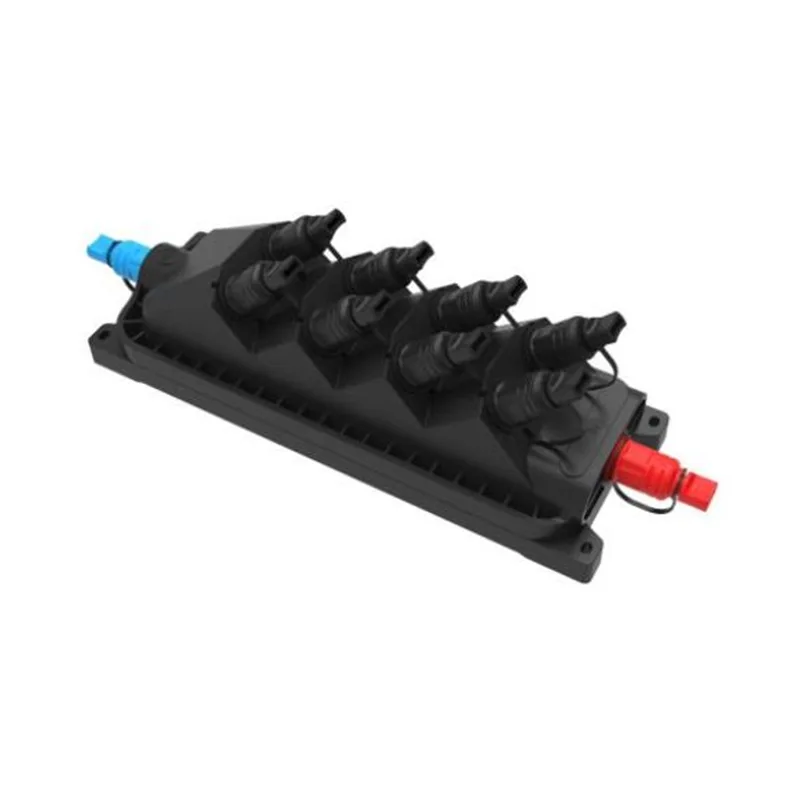

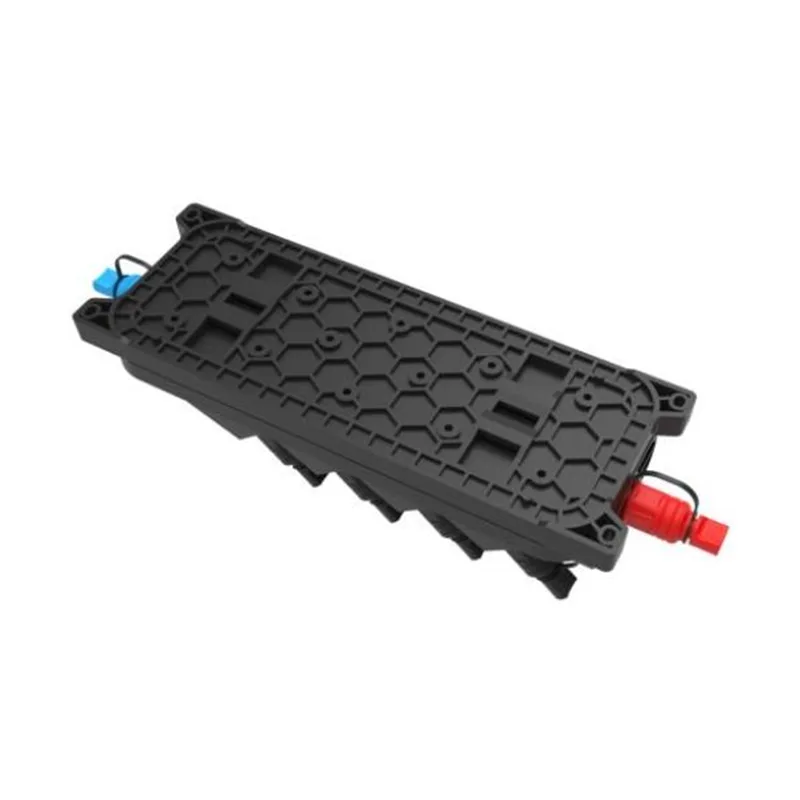

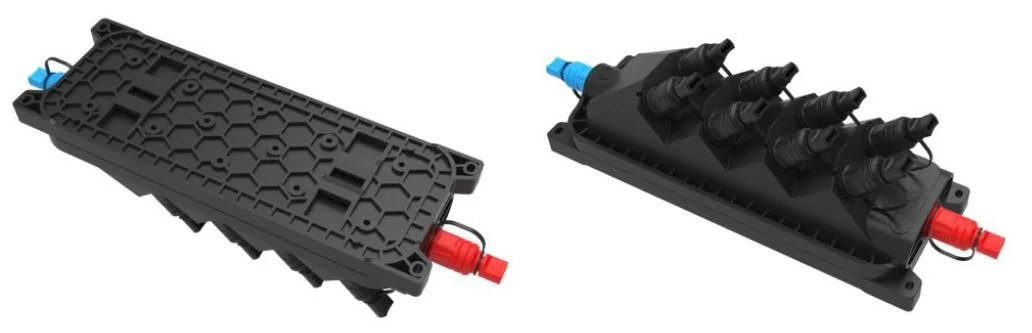

Hình ảnh sản phẩm GFS-008-029C
Sản phẩm này tuân thủ Chỉ thị bảo vệ môi trường ROHS và nội dung của chì, cadmium, thủy ngân, crom hexavalent, biphenyl polybromin (PBB) (PBB) và diphenyl ether polybromin hóa (PBDE) không vượt quá giới hạn.

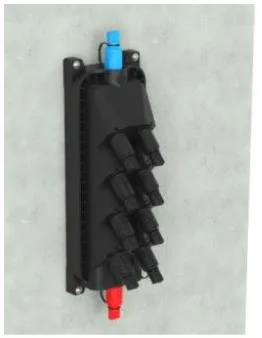

7.1. Cài đặt treo tường
Khoan 4 lỗ vào tường dựa trên kích thước trong Bảng 1, đặt bu lông mở rộng 8*40, đặt hộp để khớp với các lỗ và sử dụng bu lông để buộc chặt.
Cài đặt treo tường

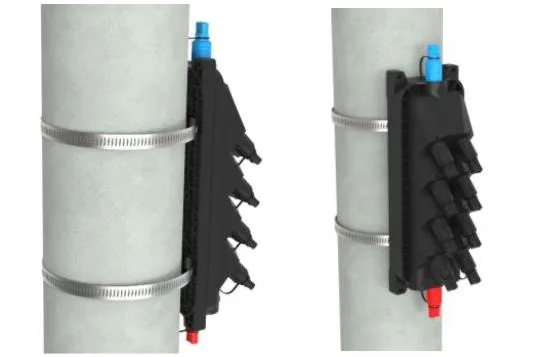

7.2. Cài đặt gắn cực
Khắc phục 1 bộ vòng cực vào cột viễn thông
Cài đặt cực gắn

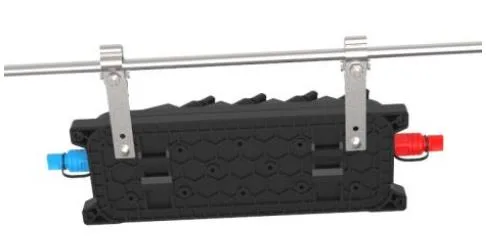

7.3. Cấu trúc trên cao
Buộc cả hai được cài đặt trên khung gầm của trên đầu treo trên dây, và sau đó được bắt vít, ngăn vỏ bị rơi ra.
Cấu trúc trên cao
8.1 Bộ điều hợp được kết nối sẵn - A （E）
Xoay phần mũi tên của đầu nối sợi ngược chiều kim đồng hồ và lấy ra nắp bụi.
Phần mũi tên của đầu nối sợi ở trên, chèn đầu nối sợi vào ổ cắm và sau đó xoay mũi tên một phần theo chiều kim đồng hồ.

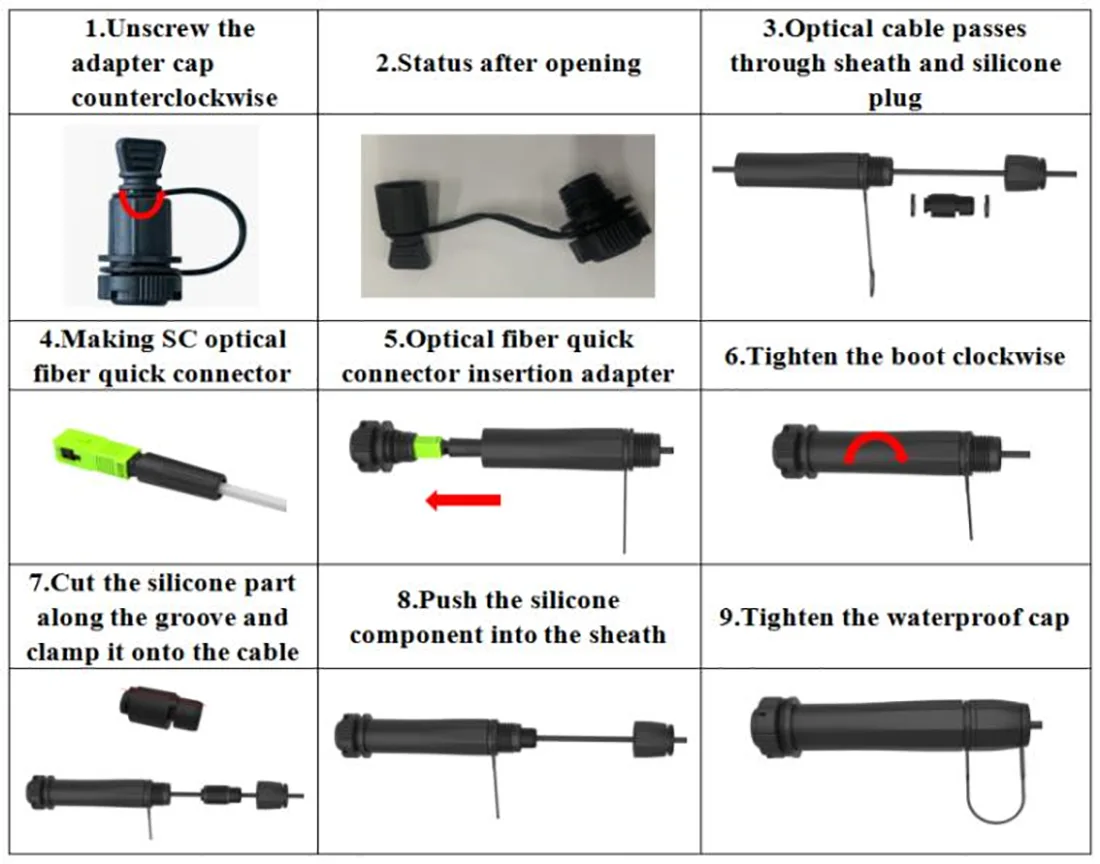

8.2 Bộ điều hợp được kết nối sẵn - B （XL）
Chèn đầu nối sợi quang SC qua các bộ phận lỏng lẻo lần lượt, sau đó cắm nó vào bộ chuyển đổi;
Lắp đặt vỏ bộ chuyển đổi được kết nối Pre được kết nối trên bộ chuyển đổi bằng phím nhựa;
Chèn phích cắm của lò xo snap vào vỏ;
Kẹp cáp phải được cài đặt và dòng phải gần với phích cắm;
⚫ Vặn nắp ghế kẹp cáp da trên vỏ bọc theo chiều kim đồng hồ

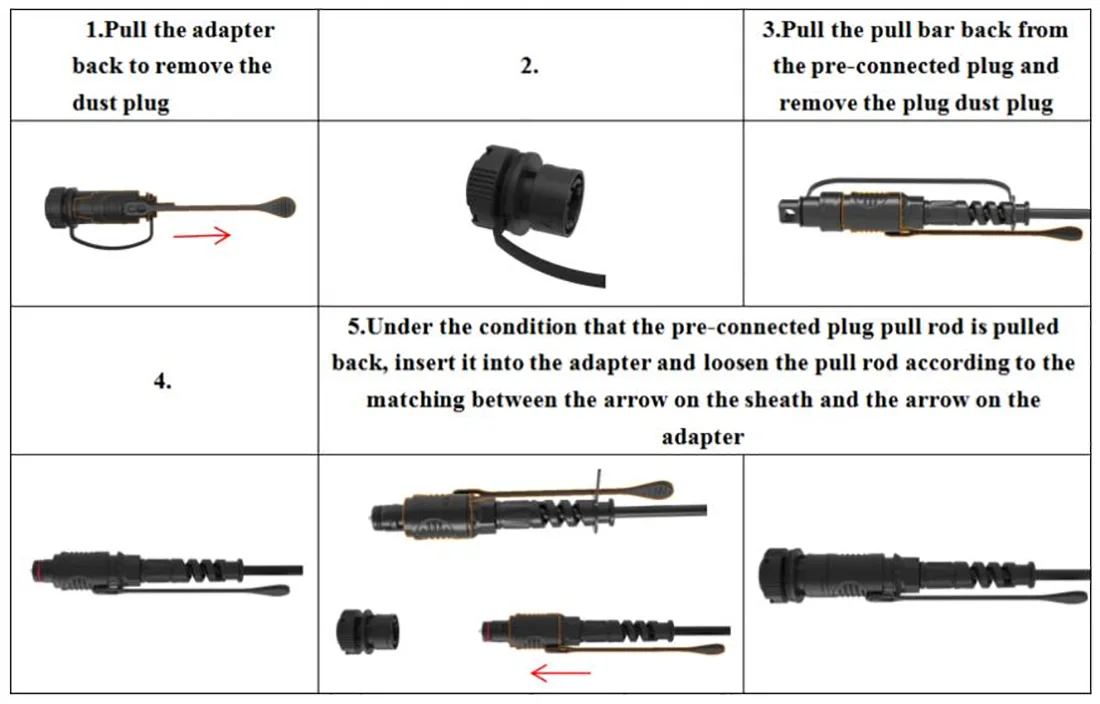

8.3 Bộ điều hợp được kết nối sẵn - C
Đẩy vòng trượt trên phích cắm sợi quang trước theo hướng của mũi tên để tháo nắp bụi; Nhấn nút để lấy nắp bụi trên bộ điều hợp theo hướng của mũi tên.
Căn chỉnh phần thân của phích cắm được tạo hình với khóa bộ điều hợp cho đến khi nó được buộc chặt. Kết nối hai lớp bụi theo cùng một cách.
⚫ phích cắm được cài đặt được cài đặt đẩy vòng trượt để nhả khóa, sau đó kéo thân chính về phía sau để tách nó ra.
8.4 Bộ điều hợp được kết nối sẵn - D
Xoay phích cắm được kết nối trước theo chiều kim đồng hồ và mở nắp cắm và bụi được kết nối trước theo hướng của mũi tên.
Kết nối phích cắm được kết nối trước D và bộ điều hợp được kết nối trước D theo hướng của mũi tên và xoay phích cắm theo chiều kim đồng hồ để sửa nó.
8.5 Bộ điều hợp được kết nối sẵn - E (A)
⚫ Xoay phích cắm được kết nối trước theo chiều kim đồng hồ và mở nắp cắm và bụi được kết nối trước theo hướng của mũi tên
Kết nối phích cắm được kết nối trước và bộ điều hợp được kết nối trước E theo hướng của mũi tên và xoay phích cắm theo chiều kim đồng hồ để sửa nó.
8.6 Bộ điều hợp được kết nối trước -F
Chèn đầu nối sợi quang SC qua các bộ phận lỏng lẻo lần lượt, sau đó cắm nó vào bộ chuyển đổi;
Lắp đặt vỏ bộ chuyển đổi được kết nối Pre được kết nối trên bộ chuyển đổi bằng phím nhựa;
Chèn phích cắm của lò xo snap vào vỏ;
Kẹp cáp phải được cài đặt và dòng phải gần với phích cắm;
⚫ Vít nắp ghế kẹp cáp da trên vỏ bọc theo chiều kim đồng hồ.
8.7 Bộ điều hợp được kết nối sẵn - G
8.8 Bộ điều hợp được kết nối sẵn-H-1
8,9 Bộ điều hợp được kết nối sẵn-J-1
| Mục | Vật liệu | Kích thước (mm) | Số lượng | Tổng trọng lượng (kg) |
| Bao bì sản phẩm độc lập | Thùng carton | 375*115*110 | 1 | 0.7 |
| Bao bì bên ngoài carton | Thùng carton | 485*395*575 | 20 | 15 |
| Lưu ý: Bao bì chỉ dành cho tham chiếu và các cấu hình khác nhau tương ứng với các kích thước và trọng lượng khác nhau | ||||
