1.1 Mô tả
Thiết bị được sử dụng làm điểm chấm dứt cho cáp thả để kết nối với nội bộ của căn hộ trong hệ thống mạng truyền thông FTTX. Việc ghép sợi có thể được thực hiện trong hộp này, và trong khi đó, nó cung cấp bảo vệ và quản lý vững chắc cho tòa nhà mạng FTTX.
| Loại sản xuất | Phân loại |
| GFS-1F | Bảng thiết bị đầu cuối cáp quang sợi quang |

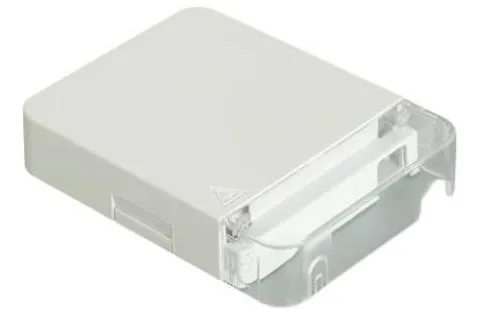

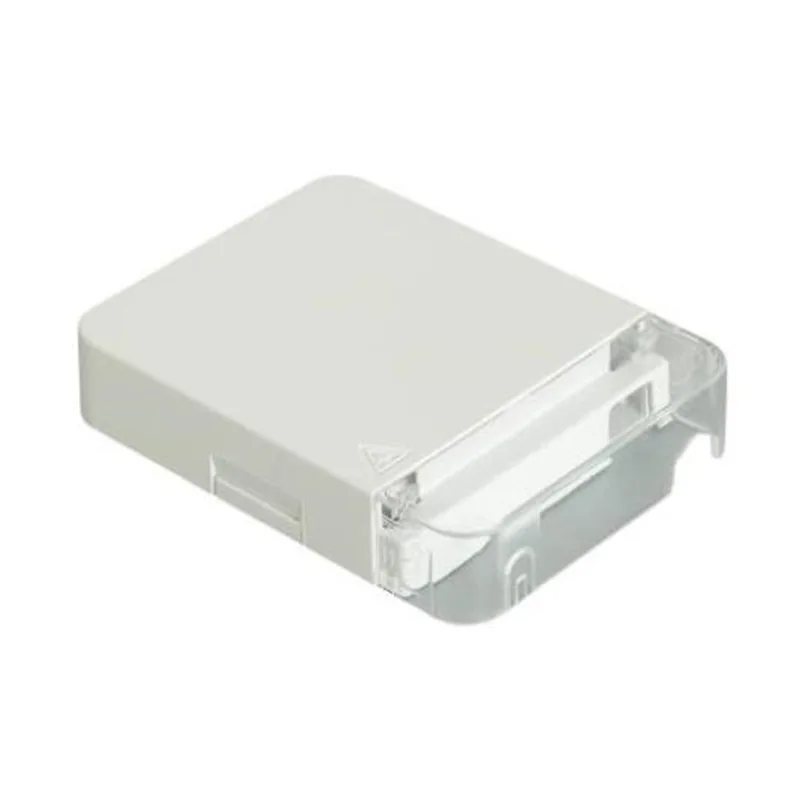

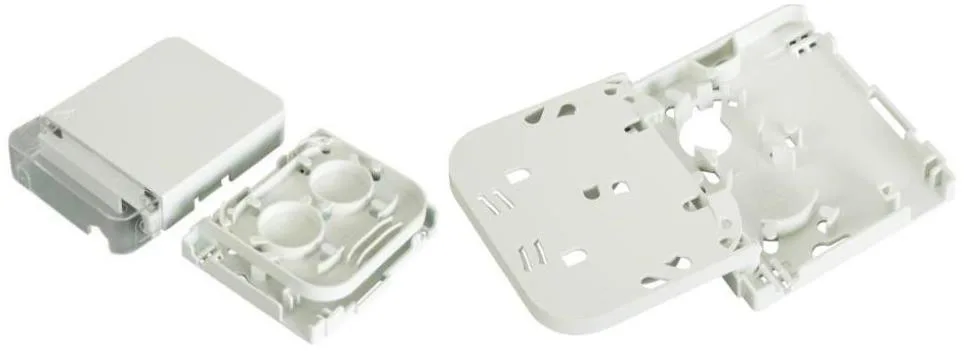

Sự xuất hiện của GFS-1F
1.2 Tiêu chuẩn tuân thủ
Việc sản xuất được cung cấp được thiết kế, sản xuất và thử nghiệm theo các tiêu chuẩn như sau:
| IEC61300-2 | Các thiết bị kết nối sợi quang và các thành phần thụ động - Quy trình đo và kiểm tra cơ bản |
| IEC60068-2 | Quy trình kiểm tra môi trường cơ bản cho các sản phẩm điện và điện tử |
1.3 Môi trường ứng dụng
| Mục | Giá trị |
| Nhiệt độ hoạt động | -40 ºC+60 ºC |
| Nhiệt độ lắp đặt | -5 ºC+40 ºC |
| Nhiệt độ lưu trữ | -45ºC+65 ºC |
1. Được sử dụng cho khu vực làm việc gia đình, hoàn thành truy cập và đầu ra sợi lõi đơn hoặc kép, có thể đáp ứng đầy đủ các yêu cầu về bán kính uốn của sợi và bảo vệ truy cập sợi quang, để bảo vệ bảo mật cho lõi.
2. Cài đặt dễ dàng, vận hành và bảo trì thuận tiện.
3. Theo yêu cầu của khách hàng có thể được in logo.
4. Làm từ ABS+PC Vật liệu nhựa kỹ thuật chất lượng cao với cường độ tuyệt vời.
5. Bạn có thể cài đặt bộ chuyển đổi SC.
3.1 Thông số kỹ thuật cơ học
| Mục | Thông số kỹ thuật | Nhận xét |
| Kích thước bên ngoài (mm) | 115*86*23 | |
| Màu sắc | Trắng | |
| Số cổng đầu vào | 3 | |
| Đường kính cáp sợi của cổng đầu vào (mm) | Φ2 ~ 3, 2*3 | |
| Dung lượng (tối đa) | 2 lõi | |
| Mức bảo vệ IP | IP20 | |
| Dễ cháy | UL94-HB | Nó có thể được tùy chỉnh theo nhu cầu. |

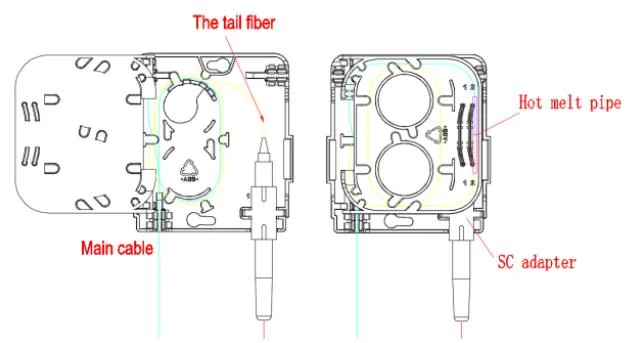

Bản đồ định tuyến GFS-1F
3.2 Thông số kỹ thuật quang học
| Mục | Phương pháp kiểm tra | Đặc điểm kỹ thuật |
| Mất chèn (DB) | IEC61300-3-4-METHOD b | Trung bình 0,1db, tối đa 0,3dB |
| Mất trả lại (DB) | IEC61300-3-6-METHOD 1 | APC≥60dB, UPC≥50db |
| Kết nối ngẫu nhiên | IEC61300-3-4 | Trung bình 0,15db, tối đa 0,3dB |
| Độ lặp lại | IEC 61300-2-2 500 chu kỳ |
Trong quá trình kiểm tra, sự khác biệt giữa phép đo ban đầu và từng phép đo sau một chu kỳ phải nhỏ hơn 0,20 dB và phải được làm sạch khác, với giới hạn 25 chất tẩy rửa |

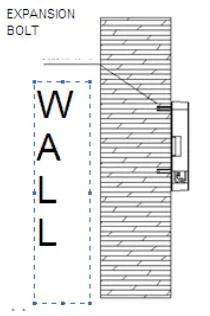

3.3. Cài đặt treo tường
Khoan 2 lỗ trên tường theo kích thước trong Bảng 2, đặt phích cắm mở rộng 6*30, đặt hộp để khớp với các lỗ và sử dụng ốc vít để buộc chặt.
Pic.5 Cài đặt treo tường
4.1 Phần phụ kiện
| Tên một phần | Đơn vị | Số lượng | Ghi chú |
| Ốc vít và phích cắm cao su | bộ | 2 | M4*25 Philips Head Vít, φ6*30 Cao su phích cắm cao su |
| Nhiệt tay áo bảo vệ co lại | PC | 1 | L = 45mm |
Thùng carton gấp đôi tiêu chuẩn, 520*360*390mm, 200 trong thùng carton, khoảng 19,5kg.
