Gói ống thép tách PLC 1x4/1 × 8 40x4x4mm, với sợi trần 250μm 2,5 +0,1/-0m, không có đầu nối.
| Tham số | Biểu tượng | Thông số kỹ thuật | Đơn vị | |
| Số kênh | Ch | 1 × 4 | 1 × 8 | |
| Bước sóng hoạt động | 1260 ~ 1650 | nm | ||
| Kiểm tra bước sóng | 1310/1550 | nm | ||
| Tỷ lệ quang phổ | 25% | 12,5% | % | |
| Mất chèn1 | IL | ≤7.0 | ≤10.5 | DB |
| Tính đồng nhất | Uni | .60,60 | .80,80 | DB |
| Mất phụ thuộc phân cực | PDL | ≤0,20 | ≤0,20 | DB |
| Trở lại tổn thất | RL | ≥55 | DB | |
| Chỉ thị2 | Dir | ≥55 | DB | |
| Đầu vào năng lượng quang | P | 100 | MW | |
| Loại sợi | Sợi G657 A2 | |||
| Loại bím tóc | Inport: Sợi trần 250μm | |||
| 1 ~ 4ch Outport: 1*4 Kênh 250um Ribbon 1 ~ 8ch Outport: 2*4 Kênh 250um Ribbon |
||||
| Chiều dài đầu vào | 2,5 +0,1/-0 | m | ||
| Chiều dài đầu ra | 2,5 +0,1/-0 | m | ||
| Đầu nối | Tất cả cổng: Không có đầu nối | |||
| Màu sợi | Inport: Màu sắc tự nhiên | |||
| 1 ~ 4ch Outport: màu xanh 、 Orange 、 Màu xanh lá cây 、 màu nâu | ||||
| 1 ~ 8ch Outport: Blue 、 Orange 、 Màu xanh lá cây 、 màu nâu 、 Màu xám 、 trắng 、 đỏ 、 đen |
||||
| Kích thước gói | PKG | 40 (l) × 4 (w) × 4 (h) | mm | |
| Nhiệt độ hoạt động | Đứng đầu | -40 ~ +85 | ℃ | |
| Nhiệt độ lưu trữ | TST | -40 ~ +85 | ℃ | |
*Ghi chú: 1. Tất cả các giá trị mất chèn không bao gồm mất trình kết nối ， bao gồm mất đầu nối +0,3db.
Bộ chia PLC 1x4

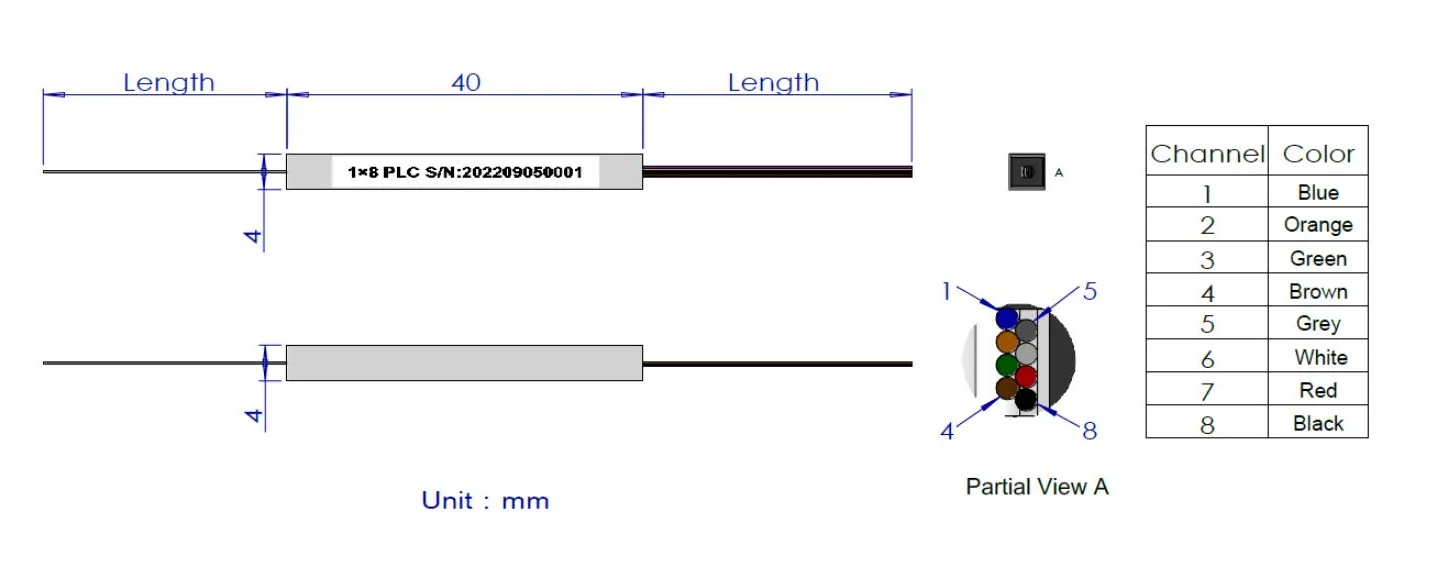

Bộ chia PLC 1x8
| Plc | Loại PLC | Bước sóng | Loại hộp | Loại sợi | Chiều dài sợi | Đầu nối |
| Plc chia |
102 = 1x2 104 = 1x4 108 = 1x8 116 = 1x16 132 = 1x32 164 = 1x64 204 = 2x4 208 = 2x8 216 = 2x16 232 = 2x32 264 = 2x64 |
1 = 1310nm 2 = 1550nm 3 = 1310 & 1550nm 4 = 1260 ~ 1650nm X = Đặc biệt |
1 = ống kim loại+sợi trần 1 = ống kim loại+ống lỏng 2 = hộp ABS 90x20x10 3 = 100x80x10 Hộp ABS 4 = 120x80x18 Hộp ABS 5 = hộp ABS 140X120X20 6 = Hộp kim loại 7 = 1RU 19 Giá treo giá đỡ X = Đặc biệt |
1 = G652D 2 = G657A1 3 = G657A2 X = Đặc biệt |
1 = 0,5m 2 = 1m 3 = 2m 4 = 3M 5 = Bộ điều hợp X = Đặc biệt |
1 = Không có 2 = FC/UPC 3 = FC/APC 4 = LC/UPC 5 = LC/APC 6 = SC/UPC 7 = SC/APC X = Đặc biệt |
