Gói ống thép chia tách PLC 1x12/1 × 24 60x12x4 và 80x20x4mm, với ống lỏng 900μm 1.0+0,1/-0m, đầu nối SC/APC.
| Tham số | Biểu tượng | Thông số kỹ thuật | Đơn vị | |
| Số kênh | Ch | 1 × 12 | 1 × 24 | |
| Bước sóng hoạt động | 1260 ~ 1650 | nm | ||
| Kiểm tra bước sóng | 1310/1550 | nm | ||
| Tỷ lệ quang phổ | 8.333% | 4.166% | % | |
| Mất chèn1 | IL | ≤12,5 | ≤16.0 | DB |
| Tính đồng nhất | Uni | ≤1.2 | ≤1.6 | DB |
| Mất phụ thuộc phân cực | PDL | ≤0,35 | 0.40 | DB |
| Trở lại tổn thất | RL | ≥55 | DB | |
| Chỉ thị2 | Dir | ≥55 | DB | |
| Đầu vào năng lượng quang | P | 100 | MW | |
| Loại sợi | Itu-t g657 a1 sợi | |||
| Loại bím tóc | Tất cả các cổng màu trắng 900 ： | |||
| Chiều dài đầu vào | 1.0 +0,1/-0 | m | ||
| Chiều dài đầu ra | 1.0 +0,1/-0 | m | ||
| Đầu nối | Tất cả cổng SC/APC | |||
| Dấu cáp | 1x12 plc trong 、 1、2, 11 11 1x24 plc trong 、 1、2, 23 23 |
|||
| Kích thước gói (L) × (W) × (H) | PKG | 1x12 PLC, 60x12x4 1x24 PLC, 80x20x6 |
mm | |
| Nhiệt độ hoạt động | Đứng đầu | -40 ~ +85 | ℃ | |
| Nhiệt độ lưu trữ | TST | -40 ~ +85 | ℃ | |
*Ghi chú: 1. Tất cả các giá trị mất chèn bao gồm mất trình kết nối.

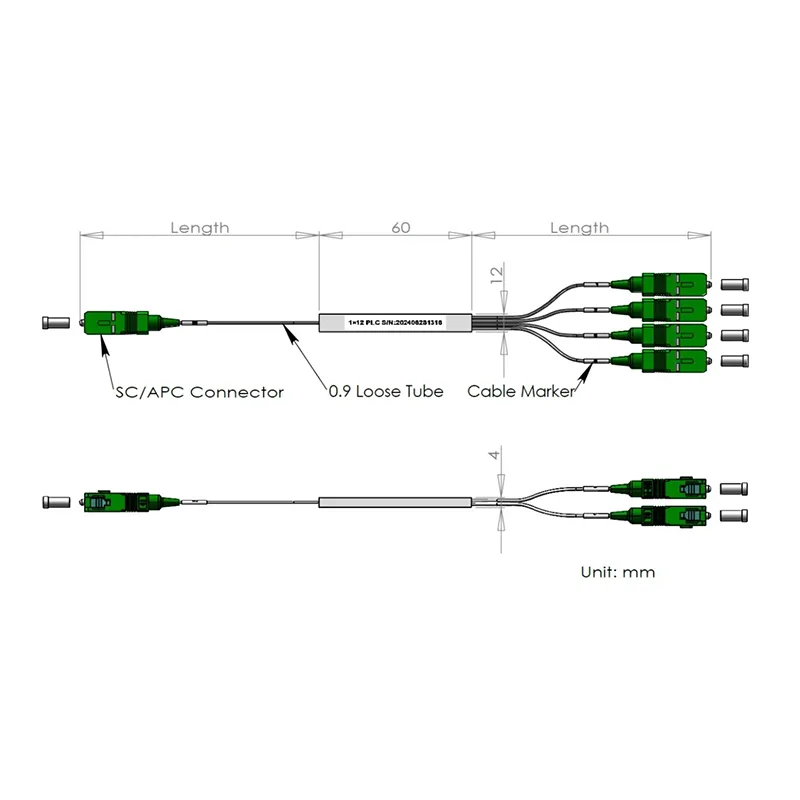

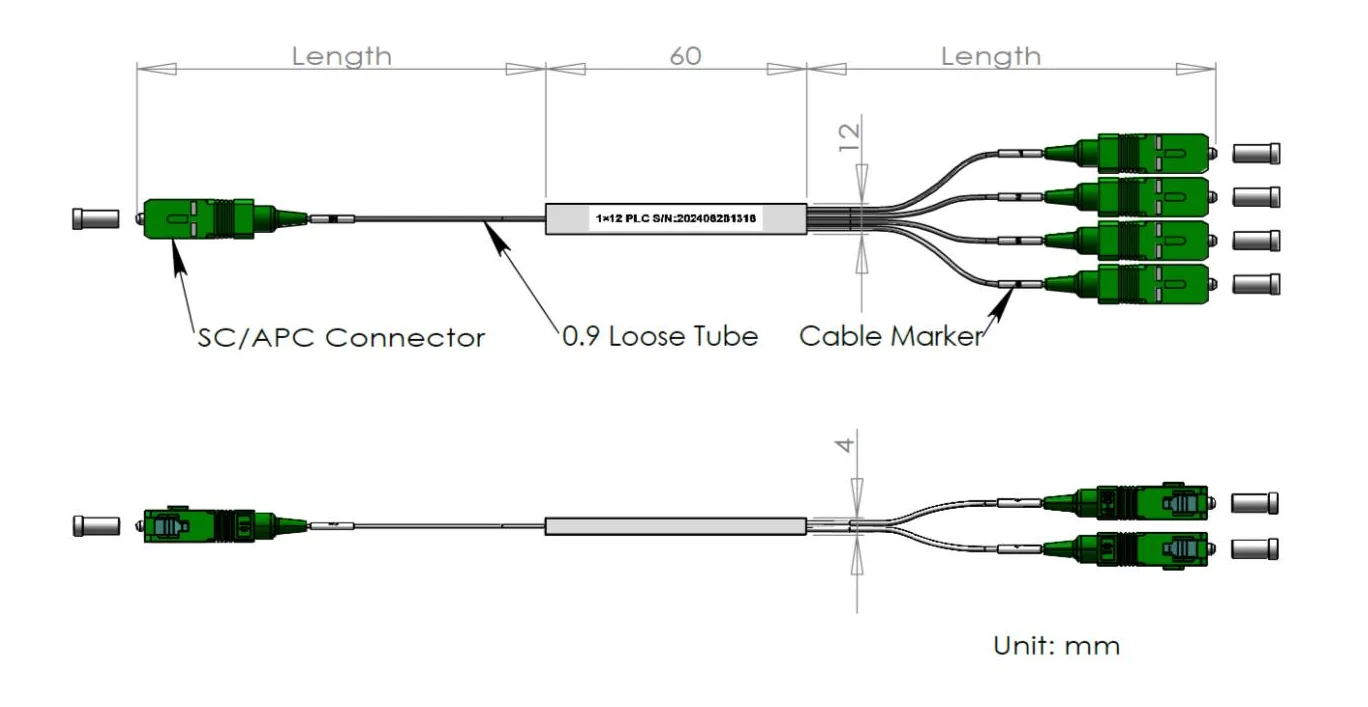

Bộ chia PLC 1x12

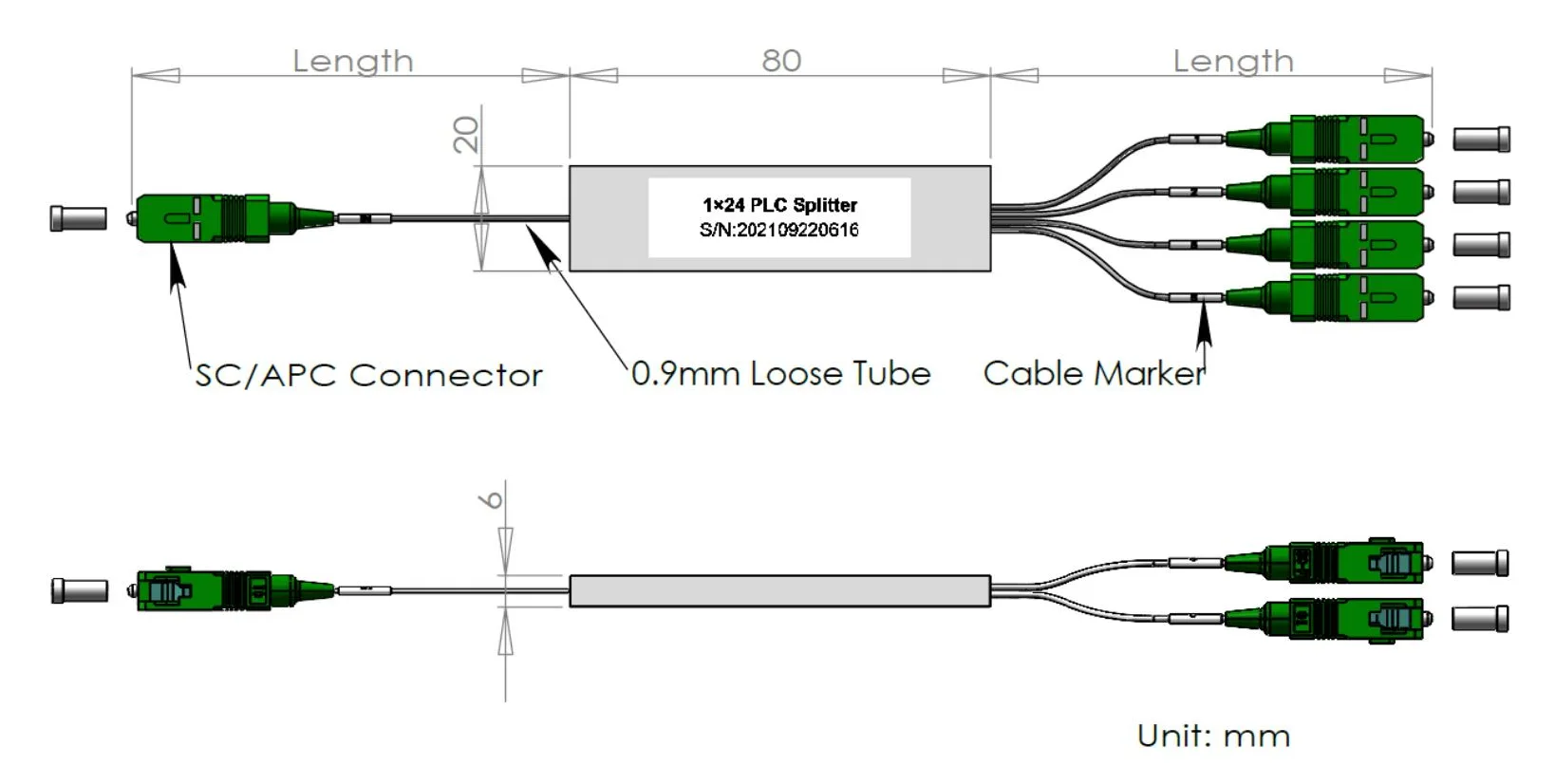

Bộ chia PLC 1x24
1. Báo cáo kiểm tra với các giá trị chính xác được bao gồm trong bao bì.
Báo cáo ví dụ: Bảng dữ liệu bộ chia PLC 0,9mm 1x12 mini
| Bước sóng hoạt động (NM) | 1260-1650 | Ngày đã kiểm tra | 2024/11/30 |
| P/N: | 1x12-0,9-in 1.0m-out 1.0m-SCAPC | Tội lỗi: | 21113000001 |
| Loại sợi | G657A2 | Chiều dài sợi (M) | In≥1,0m/ra> 1,0m |
| Loại kết nối | Sciapc | Kích thước gói (mm) | 60x12x4 |
| Nhiệt độ lưu trữ | -40 ~+85 | Nhiệt độ hoạt động | -40 ~+85 |
| LTEM | (Db) | PDL (DB) | RL (DB) | |||
| Bước sóng (NM) | @1310 | @1550 | @1310 | @1550 | @1310 | @1550 |
| Thông số kỹ thuật. | Tối đa.12.50 | Tối đa.0,35 | ≥55 | |||
| Cổng 1 | 12.43 | 12.38 | 0.14 | 0.07 | Vượt qua | Vượt qua |
| Cổng 2 | 12.24 | 12.35 | 0.16 | 0.06 | Vượt qua | Vượt qua |
| Cổng 3 | 12.22 | 12.20 | 0.12 | 0.07 | Vượt qua | Vượt qua |
| Cổng 4 | 12.30 | 12.24 | 0.04 | 0.04 | Vượt qua | Vượt qua |
| Cổng 5 | 12.24 | 12.25 | 0.11 | 0.05 | Vượt qua | Vượt qua |
| Cổng 6 | 12.35 | 12.29 | 0.11 | 0.01 | Vượt qua | Vượt qua |
| Cổng 7 | 12.42 | 12.44 | 0.21 | 0.11 | Vượt qua | Vượt qua |
| Cổng 8 | 12.23 | 12.18 | 0.11 | 0.01 | Vượt qua | Vượt qua |
| Cổng 9 | 12.27 | 12.19 | 0.21 | 0.10 | Vượt qua | Vượt qua |
| Cổng 10 | 12.38 | 12.17 | 0.02 | 0.04 | Vượt qua | Vượt qua |
| Cổng 11 | 12.29 | 12.21 | 0.11 | 0.06 | Vượt qua | Vượt qua |
| Cổng 12 | 12.42 | 12.27 | 0.08 | 0.07 | Vượt qua | Vượt qua |
| Đầu vào | Na | Na | ||||
| Tối đa | 12.43 | 12.44 | 0.21 | 0.11 | N/a | |
| Tối thiểu. | 12.22 | 12.18 | 0.04 | 0.01 | N/a | |
| Trung bình | 12.30 | 12.29 | 0.13 | 0.05 | Na | |
| Tính đồng nhất (.80,8dB) | 0.21 | 0.27 | Chỉ thị (DB) | > 55 | ||
