Dây nối đất tổng hợp sợi quang Uni-tube (OPGW) là loại cáp lai trên cao có chứa sợi quang, có nhiều chức năng như dây nối đất trên không và truyền thông quang. Khác với dây dẫn trên mặt đất truyền thống, sản phẩm này tích hợp các thành phần truyền thông quang học vào cấu trúc cáp, thực hiện việc tích hợp bảo vệ đường dây truyền tải điện và truyền thông tin, có thể giảm chi phí xây dựng cũng như chi phí vận hành và bảo trì của mạng lưới điện và truyền thông một cách hiệu quả.
Dây nối đất tổng hợp sợi quang Orientalfiber Uni-tube chủ yếu được sử dụng cho 110KV, 220KV, 500KV, 750KV và đường dây thông tin liên lạc của hệ thống truyền tải điện áp cao trên không. Ngoài ngành điện, sản phẩm còn được sử dụng rộng rãi trong vận tải đường sắt, đường cao tốc, hóa dầu, khai thác mỏ và các ngành công nghiệp khác cần cả bảo vệ mặt đất trên cao và truyền thông quang tốc độ cao, hỗ trợ truyền dữ liệu ổn định và hiệu quả cho sản xuất và vận hành công nghiệp.
Thành phần cốt lõi

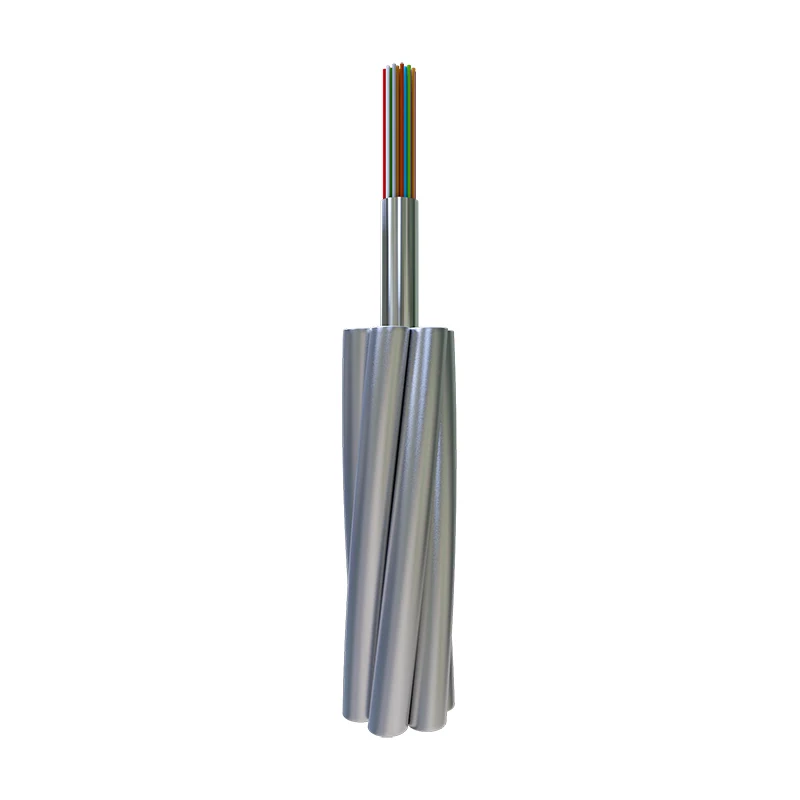

Dây nối đất tổng hợp sợi quang Orientalfiber Uni-tube áp dụng thiết kế kết cấu khoa học và hợp lý, và các thành phần cốt lõi của nó bao gồm bộ sợi quang, dây hợp kim nhôm, lõi thép và vỏ bọc bên ngoài. Bộ phận sợi quang được đặt trong một ống duy nhất, giúp bảo vệ hiệu quả sợi quang khỏi hư hỏng cơ học bên ngoài và xói mòn môi trường; dây hợp kim nhôm và lõi thép có nhiệm vụ chịu lực kéo và đảm bảo độ ổn định của cáp khi vận hành trên cao; vỏ bọc bên ngoài được làm bằng vật liệu chống lão hóa và chống ăn mòn chất lượng cao, kéo dài tuổi thọ của sản phẩm.
Ưu điểm về kết cấu
Thiết kế cấu trúc một ống của Dây nối đất tổng hợp sợi quang Uni-tube giúp cấu trúc sản phẩm nhỏ gọn, thuận tiện cho việc vận chuyển và lắp đặt. Đồng thời, việc phân bổ hợp lý các bộ phận bên trong đảm bảo sản phẩm có tính chất cơ học và hiệu suất truyền thông tốt, đồng thời có thể thích ứng với nhiều môi trường ngoài trời khắc nghiệt khác nhau như gió mạnh, mưa lớn, nhiệt độ cao và nhiệt độ thấp.
Đặc tính hiệu suất cơ học
● Độ bền kéo tốt: Sản phẩm được trang bị lõi thép cường độ cao và dây hợp kim nhôm, có thể chịu lực kéo lớn, thích ứng với yêu cầu lắp đặt trên cao của đường dây truyền tải điện cao thế đường dài và đảm bảo cáp không bị đứt hoặc biến dạng trong điều kiện sử dụng bình thường.
● Đường kính nhỏ, trọng lượng nhẹ, tải trọng bổ sung nhỏ trên tháp: So với dây nối đất composite truyền thống, Dây nối đất composite sợi quang Uni-tube có đường kính nhỏ hơn và trọng lượng nhẹ hơn, có thể giảm tải bổ sung lên tháp truyền tải, giảm đầu tư xây dựng tháp và cải thiện độ ổn định tổng thể của đường dây truyền tải điện.
Đặc tính hiệu suất truyền thông
● Dễ dàng chế tạo bộ phận quang học có độ dài vượt quá sợi thích hợp: Cấu trúc ống đơn thuận tiện cho việc sắp xếp độ dài vượt quá của sợi quang, có thể bù hiệu quả cho sự thay đổi độ dài sợi do chênh lệch nhiệt độ và biến dạng cơ học, đảm bảo sự ổn định của truyền tín hiệu quang và giảm sự suy giảm tín hiệu trong quá trình truyền.
● Suy giảm tín hiệu thấp: Sợi quang chất lượng cao được lựa chọn có hiệu suất truyền tốt, độ suy giảm tín hiệu thấp và có thể thực hiện truyền dữ liệu tốc độ cao ở khoảng cách xa, đáp ứng nhu cầu liên lạc của hệ thống truyền tải điện áp cao và các tình huống công nghiệp khác nhau.
Đặc điểm thích ứng môi trường
● Chống ăn mòn: Vỏ ngoài và các thành phần kim loại bên trong của sản phẩm được xử lý bằng công nghệ chống ăn mòn, có thể chống lại sự ăn mòn của mưa axit, sương muối và các môi trường khắc nghiệt khác, đồng thời phù hợp để sử dụng ở ven biển, khu công nghiệp và các khu vực khác có điều kiện môi trường khắc nghiệt.
● Chống lão hóa và chịu nhiệt độ cao và thấp: Chất liệu của sản phẩm có khả năng chống lão hóa tốt, có thể thích ứng với môi trường sử dụng ngoài trời lâu dài và có thể hoạt động bình thường trong khoảng nhiệt độ từ -40oC đến 80oC, đảm bảo sản phẩm hoạt động ổn định ở các vùng khí hậu khác nhau.
● Độ bền kéo tốt
● Đường kính nhỏ, trọng lượng nhẹ, tải trọng bổ sung nhỏ lên tháp
● Dễ dàng chế tạo bộ phận quang học có chiều dài sợi quang phù hợp
|
|
suy giảm |
Băng thông |
Phân tán chế độ phân cực |
|||||
|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
Sợi riêng lẻ |
Giá trị liên kết thiết kế (M=20, Q=0,01%) |
|
G652D |
— |
— |
.35dB/km |
.21dB/km |
— |
— |
.20,20ps/ km |
.10,1ps / km |
|
G655 |
— |
— |
— |
.22dB/km |
— |
— |
.20,20ps/ km |
.10,1ps / km |
|
50/125μm |
3,0dB/km |
.01,0dB/km |
— |
— |
≥600 MHz.km |
≥1200 MHz.km |
— |
— |
|
62,5/125μm |
3,5dB/km |
.01,0dB/km |
— |
— |
≥200 MHz.km |
≥600 MHz.km |
— |
— |
|
|
Phân loại |
Vật liệu |
Giá trị |
|
Sự thi công |
Sợi quang |
G652D/G655, v.v. |
2 - 48 |
|
Ống bảo vệ |
Ống thép không gỉ |
1,5 - 6 mm |
|
|
Đường dây bị mắc kẹt |
Dây AS/dây AA/Thanh Al |
1,5 - 6 mm |
|
|
Tối đa. Đường kính |
18mm |
||
|
Tối đa. Mặt cắt ngang |
200mm2 |
||
|
đặc trưng |
Theo các tiêu chuẩn DL/T 832, IEC60794-4-10, IEEE1138 |
||
|
Tối đa. Độ bền kéo (RTS) (kN) |
280 |
||
|
Tối đa. Sức mạnh nghiền nát （N/100mm |
2200 |
||
|
Tối đa. Công suất hiện tại ngắn (40oC -200oC) (kA2s) |
100 |
||
|
Tối thiểu. Bán kính uốn (Động) |
20D |
||
|
Tối thiểu. Bán kính uốn (tĩnh) |
15D |
||
|
Hiệu suất môi trường |
Cài đặt (°C) |
-10 đến +50 |
|
|
Vận chuyển và Vận hành (°C) |
-40 đến +65 |
||
Lưu ý: D là đường kính cáp.
|
KHÔNG. |
Dữ liệu kỹ thuật |
||||||||
|
Loại sản phẩm |
Loại cấu trúc |
Tối đa. Số lượng chất xơ |
Phần của dây AS |
Đường kính (mm) |
Trọng lượng cáp |
Tỷ lệ độ bền kéo (kN) |
20oC DC Sức chống cự (Ω/km) |
Công suất hiện tại trong thời gian ngắn （40-200oC kA2.s） |
|
|
1 |
OPGW-24B1.3-40-[51;9] |
6/3.0/20AS, Bộ quang học 1/3.0 |
24 |
≈40 |
9.0 |
304 |
≥51 |
2,10 |
≥9 |
|
2 |
OPGW-24B1.3-50-[58;11.5] |
6/3.2/20AS, Bộ quang học 1/3.2 |
24 |
≈50 |
9.6 |
345 |
≥58 |
1,82 |
≥11,5 |
|
3 |
OPGW-48B1.3-70-[77;24] |
6/3.8/20AS, Bộ quang học 1/3.8 |
48 |
≈70 |
11.4 |
475 |
≥77 |
1,30 |
≥24 |
|
4 |
OPGW-48B1.3-70-[42;38] |
6/3.8/40AS, Bộ quang học 1/3.8 |
48 |
≈70 |
11.4 |
340 |
≥42 |
.70,70 |
≥38 |
|
Mục |
Phương pháp kiểm tra |
Yêu cầu |
|
Căng thẳng |
IEC 60794-1-2-E1 Tải trọng: theo kết cấu cáp Chiều dài mẫu: không dưới 10m, chiều dài liên kết không dưới 100m Thời lượng: 1 phút |
40%RTS không có biến dạng sợi bổ sung（0,01%, không có độ suy giảm bổ sung (0,03dB). Biến dạng sợi 60%RTS<0,25%, độ suy giảm bổ sung<0,05dB (Không có sự suy giảm bổ sung sau khi thử nghiệm). |
|
Người mình thích |
IEC 60794-1-2-E3 Tải: theo bảng trên, ba điểm Thời lượng: 10 phút |
Độ suy giảm bổ sung ở 1550nm ≤0,05dB/sợi; Không có thiệt hại cho các yếu tố |
|
Sự thâm nhập của nước |
IEC 60794-1-2-F5B Thời gian: 1 giờ Chiều dài mẫu: 0,5m Chiều cao mặt nước: 1m |
Không có rò rỉ nước. |
|
Đi xe đạp nhiệt độ |
IEC 60794-1-2-F1 Chiều dài mẫu: Không dưới 500m Phạm vi nhiệt độ: -40oC đến +65oC Chu kỳ: 2 Thời gian dừng thử nghiệm đạp xe nhiệt độ: 12h |
Sự thay đổi hệ số suy giảm phải nhỏ hơn 0,1dB/km ở bước sóng 1550nm. |
