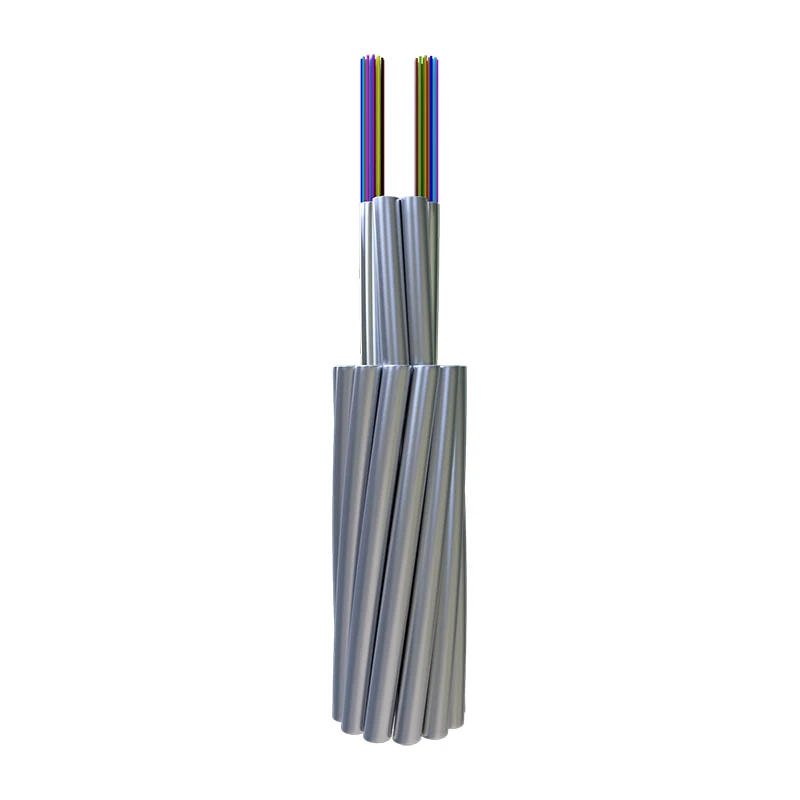

Trong xây dựng lưới điện hiện đại, nhu cầu truyền tải điện áp cao đồng thời và truyền tải dữ liệu tốc độ cao chưa bao giờ cao hơn thế.Sợi phương Đôngcung cấp một chuyên ngànhDây nối đất tổng hợp sợi quang dạng ống (OPGW), một loại cáp lai phức tạp được thiết kế để thay thế dây bảo vệ truyền thống. Bằng cách tích hợp các sợi quang trong cấu trúc kim loại bện, OPGW của chúng tôi cung cấp giải pháp chức năng kép: cung cấp khả năng chống sét đáng tin cậy cho đường dây điện áp cao đồng thời đóng vai trò là xương sống cho viễn thông và tự động hóa lưới điện.
cácDây nối đất bằng sợi quang tổng hợp dạng ốnglà một loại cáp treo trên cao thực hiện các chức năng của dây nối đất thông thường (bảo vệ đường truyền khỏi bị sét đánh và dòng điện ngắn mạch) đồng thời chứa các sợi quang để truyền dữ liệu. Thiết kế dạng sợi này cho phép số lượng sợi quang cao hơn và độ bền cao hơn, khiến nó trở thành lựa chọn ưu tiên để xây dựng mạng đường trục trong lĩnh vực điện lực.
Lựa chọnSợi phương Đôngvới tư cách là đối tác cung cấp của bạn, đảm bảo rằng cơ sở hạ tầng của bạn đáp ứng các nhu cầu khắt khe của bối cảnh năng lượng năm 2026. Những lợi thế mua sắm chính bao gồm:
cácSợi phương ĐôngOPGW được sản xuất với độ chính xác để đảm bảo nó phát triển mạnh trong môi trường ngoài trời dễ biến động nhất:
Cấu hình kỹ thuật củaDây nối đất bằng sợi quang tổng hợp dạng ốngcó thể được tùy chỉnh dựa trên nhịp cụ thể và yêu cầu về điện của dự án:
| Tính năng | Đặc điểm kỹ thuật tiêu chuẩn | Lợi thế hoạt động |
|---|---|---|
| Cấp điện áp | 110KV, 220KV, 500KV, 750KV | Linh hoạt cho lưới điện khu vực và quốc gia. |
| Số lượng chất xơ | Lên đến 144 Sợi (hoặc nhiều hơn theo yêu cầu) | Hỗ trợ thông lượng dữ liệu lớn. |
| Thành phần vật liệu | ACS (Thép ốp nhôm) + AA (Hợp kim nhôm) | Tỷ lệ cường độ trên trọng lượng cao. |
| Tuân thủ tiêu chuẩn | IEEE 1138, IEC 60794-4 | Đảm bảo khả năng tương tác và an toàn toàn cầu. |
cácDây nối đất bằng sợi quang tổng hợp dạng ốngtừSợi phương Đônglà một thành phần quan trọng trong một số lĩnh vực chính:
● Kiểm soát quy trình chính xác để đảm bảo hiệu suất cơ học và nhiệt độ tốt
● Đường kính lớn hơn và nhiều sợi quang hơn
● Cấu trúc ổn định và độ tin cậy cao
● Độ bền kéo cao và khả năng chịu dòng điện ngắn hạn lớn
|
|
suy giảm |
Băng thông |
Phân cực Chế độ phân tán |
|||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
Cá nhân Chất xơ |
Thiết kế Giá trị liên kết (M=20, Q=0,01%) |
|
|
G652D |
— |
— |
.35dB/km |
.21dB/km |
— |
— |
.20,20ps/ km |
.10,1ps/ km |
|
G655 |
— |
— |
— |
.22dB/km |
— |
— |
.20,20ps/ km |
.10,1ps/ km |
|
50/125μm |
3,0dB/km |
.01,0dB/km |
— |
— |
≥600 MHz.km |
≥1200 MHz.km |
— |
— |
|
62,5/125μm |
3,5dB/km |
.01,0dB/km |
— |
— |
≥200 MHz.km |
≥600 MHz.km |
— |
— |
|
|
Phân loại |
Vật liệu |
Giá trị |
|
Sự thi công |
Sợi quang |
G652D/G655, v.v. |
2 - 144 |
|
Ống bảo vệ |
Ống thép không gỉ |
1,5 - 6mm |
|
|
Đường dây bị mắc kẹt |
Dây AS/dây AA/Thanh Al |
1,5 - 6mm |
|
|
Tối đa. Đường kính |
30mm |
||
|
Tối đa. Mặt cắt ngang |
500mm2 |
||
|
đặc trưng |
Theo tiêu chuẩn DL/T 832, IEC60794-4-10, IEEE1138 |
||
|
Tối đa. Độ bền kéo (RTS) (kN) |
700 |
||
|
Tối đa. Sức mạnh nghiền nát （N/100mm |
3000 |
||
|
Tối đa. Công suất hiện tại ngắn (40oC đến 200oC) (kA2s) |
2000 |
||
|
Tối thiểu. Bán kính uốn (Động) |
20D |
||
|
Tối thiểu. Bán kính uốn (tĩnh) |
15D |
||
|
Môi trường Hiệu suất |
Cài đặt (°C) |
-10 đến +50 |
|
|
Vận chuyển và Vận hành (°C) |
-40 đến +65 |
||
Lưu ý: D là đường kính cáp.
|
KHÔNG. |
Dữ liệu kỹ thuật |
||||||||
|
Loại sản phẩm |
Loại cấu trúc |
Tối đa. Chất xơ |
Phần của dây AS |
Đường kính (mm) |
Trọng lượng cáp |
Tỷ lệ độ bền kéo (kN) |
20oC DC Sức chống cự (Ω/km) |
Công suất hiện tại trong thời gian ngắn （40-200°C kA2.s） |
|
|
1 |
OPGW-48B1.3-90- [112;45] |
1/2.6/20AS+4/2.5/20AS+ 11/2.8/20AS, Bộ quang học 2/2.5 |
48 |
≈90 |
13.2 |
641 |
≥112 |
.90,98 |
≥45 |
|
2 |
OPGW-48B1.3-90- [57;67] |
1/2.6/40AS+4/2.5/40AS+ 11/2.8/40AS, Bộ quang học 2/2.5 |
48 |
≈90 |
13.2 |
457 |
≥57 |
.50,52 |
≥67 |
|
3 |
OPGW-24B1.3-100-[118;50] |
1/2.6/20AS+5/2.5/20AS+ 11/2.8/20AS, Bộ quang học 1/2.5 |
24 |
≈100 |
13.2 |
674 |
≥118 |
.90,93 |
≥50 |
|
4 |
OPGW-24B1.3-100-[60;74] |
1/2.6/40AS+5/2.5/40AS+ 11/2.8/40AS, Bộ quang học 1/2.5 |
24 |
≈100 |
13.2 |
≤479 |
≥60 |
.40,49 |
≥74 |
|
5 |
OPGW-24B1.3-110-[133;63] |
1/2.6/20AS+5/2.5/20AS+ 10/3.2/20AS, Bộ quang học 1/2.5 |
24 |
≈110 |
14 |
≤760 |
≥133 |
.80,83 |
≥63 |
|
6 |
OPGW-24B1.3-110-[140;68] |
1/2.8/20AS+5/2.7/20AS+ 11/3.05/20AS, Bộ quang học 1/2.6 |
24 |
≈110 |
14.3 |
≤791 |
≥140 |
.80,80 |
≥68 |
|
7 |
OPGW-24B1.3-110-[67;95] |
1/2.9/20AS+5/2.8/20AS+ 12/2.8/AA , Bộ quang học 1/2.7 |
24 |
≈37 ≈74(AA) |
14.1 |
≤473 |
≥67 |
.40,40 |
≥95 |
|
8 |
OPGW-36B1.3-120-[145;73] |
1/3.0/20AS+5/2.9/20AS+ 12/2.9/20AS, Bộ quang học 1/2.8 |
36 |
≈120 |
14.6 |
820 |
≥145 |
.70,77 |
≥73 |
|
9 |
OPGW-36B1.3-120-[95;98] |
1/3.0/30AS+5/2.9/30AS+ 12/2.9/30AS, Bộ quang học 1/2.8 |
36 |
≈120 |
14.6 |
700 |
≥95 |
.50,55 |
≥98 |
|
10 |
OPGW-36B1.3-120-[74;110] |
1/3.0/40AS+5/2.9/40AS+ 12/2.9/40AS, Bộ quang học 1/2.8 |
36 |
≈120 |
14.6 |
582 |
≥74 |
.40,42 |
≥110 |
|
11 |
OPGW-72B1.3-120-[147;76] |
1/3.2/20AS+4/3.0/20AS+ 12/3.0/20AS, Bộ quang học 2/2.9 |
72 |
≈120 |
15.2 |
832 |
≥147 |
.70,76 |
≥76 |
|
12 |
OPGW-72B1.3-120-2[96;101] |
1/3.2/30AS+4/3.0/30AS+ 12/3.0/30AS, Bộ quang học 2/2.9 |
72 |
≈120 |
15.2 |
≤711 |
≥96 |
.50,53 |
≥101 |
|
13 |
OPGW-72B1.3-120-[74;114] |
1/3.2/40AS+4/3.0/40AS+ 12/3.0/40AS, Bộ quang học 2/2.9 |
72 |
≈120 |
15.2 |
591 |
≥74 |
.40,40 |
≥114 |
|
14 |
OPGW-36B1.3-130-[155;85] |
1/3.2/20AS+5/3.0/20AS+ 12/3.0/20AS, Bộ quang học 1/2.9 |
36 |
≈130 |
15.2 |
879 |
≥155 |
.70,72 |
≥85 |
|
15 |
OPGW-36B1.3-130-[102;114] |
1/3.2/30AS+5/3.0/30AS+ 12/3.0/30AS, Bộ quang học 1/2.9 |
36 |
≈130 |
15.2 |
≤751 |
≥102 |
.50,50 |
≥114 |
|
16 |
OPGW-36B1.3-130-[79;137] |
1/3.2/40AS+5/3.0/40AS+ 12/3.0/40AS, Bộ quang học 1/2.9 |
36 |
≈130 |
15.2 |
624 |
≥79 |
.40,40 |
≥137 |
|
17 |
OPGW-36B1.3-140-[175;100] |
1/3.3/20AS+5/3.2/20AS+ 12/3.2/20AS, Bộ quang học 1/3.1 |
36 |
≈140 |
16.1 |
995 |
≥175 |
.60,65 |
≥100 |
|
18 |
OPGW-36B1.3-140-[115;140] |
1/3.3/30AS+5/3.2/30AS+ 12/3.2/30AS, Bộ quang học 1/3.1 |
36 |
≈140 |
16.1 |
850 |
≥115 |
.40,45 |
≥140 |
|
19 |
OPGW-36B1.3-145-[86;170] |
1/3.3/20AS+5/3.2/20AS+ 12/3.2/AA, Bộ quang học 1/3.1 |
36 |
≈49 ≈96(AA) |
16.1 |
611 |
≥86 |
.30,31 |
≥170 |
|
20 |
OPGW-48B1.3-150-[182;123] |
1/3.4/20AS+5/3.3/20AS+ 12/3.3/20AS, Bộ quang học 1/3.2 |
48 |
≈150 |
16.6 |
1055 |
≥182 |
.60,60 |
≥123 |
|
21 |
OPGW-48B1.3-150-[122;165] |
1/3.4/30AS+5/3.3/30AS+ 12/3.3/30AS, Bộ quang học 1/3.2 |
48 |
≈150 |
16.6 |
901 |
≥122 |
.40,42 |
≥165 |
|
22 |
OPGW-48B1.3-150-[95;195] |
1/3.4/40AS+5/3.3/40AS+ 12/3.3/40AS, Bộ quang học 1/3.2 |
48 |
≈150 |
16.6 |
≤747 |
≥95 |
.30,33 |
≥195 |
|
23 |
OPGW-72B1.3-150-[172;110] |
1/3.4/20AS+4/3.3/20AS+ 12/3.3/20AS, Bộ quang học 2/3.2 |
72 |
≈150 |
16.6 |
998 |
≥172 |
.60,64 |
≥110 |
|
24 |
OPGW-72B1.3-150-[116;147] |
1/3.4/30AS+4/3.3/30AS+ 12/3.3/30AS, Bộ quang học 2/3.2 |
72 |
≈150 |
16.6 |
853 |
≥116 |
.40,45 |
≥147 |
|
25 |
OPGW-48B1.3-170-[198;150] |
1/3.6/20AS+5/3.5/20AS+ 12/3.5/20AS, Bộ quang học 1/3.4 |
48 |
≈170 |
17.6 |
1190 |
≥198 |
.50,54 |
≥150 |
|
26 |
OPGW-72B1.3-170-[199;156] |
1/3.8/20AS+4/3.6/20AS+ 12/3.6/20AS, Bộ quang học 2/3.5 |
72 |
≈170 |
18.2 |
1187 |
≥199 |
.50,54 |
≥156 |
|
27 |
OPGW-48B1.3-180-[252;125] |
1/3.8/14AS+5/3.6/14AS+ 12/3.6/14AS, Bộ quang học 1/3.5 |
48 |
≈180 |
18.2 |
1372 |
≥252 |
.70,72 |
≥125 |
|
28 |
OPGW-48B1.3-180-[211;175] |
1/3.8/20AS+5/3.6/20AS+ 12/3.6/20AS, Bộ quang học 1/3.5 |
48 |
≈180 |
18.2 |
1255 |
≥211 |
.50,50 |
≥175 |
|
29 |
OPGW-48B1.3-180-[147;234] |
1/3.8/30AS+5/3.6/30AS+ 12/3.6/30AS, Bộ quang học 1/3.5 |
48 |
≈180 |
18.2 |
1071 |
≥147 |
.30,35 |
≥234 |
|
30 |
OPGW-48B1.3-180-[113,262] |
1/3.8/40AS+5/3.6/40AS+ 12/3.6/40AS, Bộ quang học 1/3.5 |
48 |
≈180 |
18.2 |
888 |
≥113 |
.280,28 |
≥262 |
|
31 |
OPGW-48B1.3-235-[268;243.4] |
1/2.7/20AS+4/2.5/20AS+ 12/2,5/20AS+13/3,8/20AS, Bộ quang học 1/3.5 |
48 |
≈235 |
20.3 |
1594 |
≥268 |
.30,38 |
≥243,4 |
|
Mục |
kiểm tra phương pháp |
Yêu cầu |
|
Căng thẳng |
IEC 60794-1-2-E1 Tải: theo cấu trúc cáp mẫu chiều dài: không dưới 10m, chiều dài liên kết không dưới 100m Thời lượng thời gian: 1 phút |
40%RTS không có biến dạng sợi bổ sung (0,01%), không có thêm suy giảm (0,03dB). 60%RTS biến dạng sợi<0,25%, bổ sung suy giảm<0,05dB (Không suy giảm bổ sung sau khi thử nghiệm). |
|
Người mình thích |
IEC 60794-1-2-E3 Tải: theo bảng trên, ba điểm Thời lượng thời gian: 10 phút |
bổ sung suy giảm ở bước sóng 1550nm 0,05dB/sợi; Không có thiệt hại cho các yếu tố |
|
Nước thâm nhập |
IEC 60794-1-2-F5B thời gian : 1 giờ Chiều dài mẫu: 0,5m Nước chiều cao: 1m |
Không rò rỉ nước. |
|
Nhiệt độ Đi xe đạp |
IEC 60794-1-2-F1 mẫu chiều dài: Không dưới 500m Nhiệt độ phạm vi: -40oC đến +65oC Chu kỳ: 2 Nhiệt độ Thời gian dừng bài kiểm tra đạp xe: 12h |
các sự thay đổi hệ số suy giảm phải nhỏ hơn 0,1dB/km ở 1550nm. |
Tại sao OPGW ống xoắn lại tốt hơn cho đường dây điện áp cao?
Thiết kế ống xoắn cho phép đường kính cáp lớn hơn và số lượng sợi cao hơn. Nó cũng phân phối ứng suất cơ học đồng đều hơn trên cáp, điều này rất quan trọng đối với các đường giao nhau nhịp dài được sử dụng trên đường dây 500KV và 750KV.
Sợi phương Đông đảm bảo chất lượng của OPGW như thế nào?
Chúng tôi hoạt động theo hệ thống quản lý chất lượng ISO9001 và hệ thống an toàn ISO45001. Mỗi lô Dây nối đất tổng hợp sợi quang dạng ống bện đều trải qua quá trình kiểm tra nghiêm ngặt về độ bền kéo, khả năng chống va đập và hiệu suất ngắn mạch trước khi xuất xưởng.
Cáp này có thể được sử dụng trên các đường dây hiện có?
Mặc dù thường được sử dụng cho các đường dây "xây dựng mới", OPGW thường được sử dụng để thay thế dây nối đất truyền thống hiện có trong các dự án hiện đại hóa lưới điện nhằm bổ sung khả năng liên lạc cho các tuyến đường cũ.
