Làm thế nào để cài đặt sợi quang không người lái không người lái?

Phòng ngừa cài đặt

1. Lắp đặt đĩa sợi quang, vòi phun đĩa cáp quang nên ở càng xa càng tốt từ chân vịt, nhưng để chú ý thêm đến trọng lực của máy bay. Trung tâm trọng lực của máy bay nên được chú ý thêm.

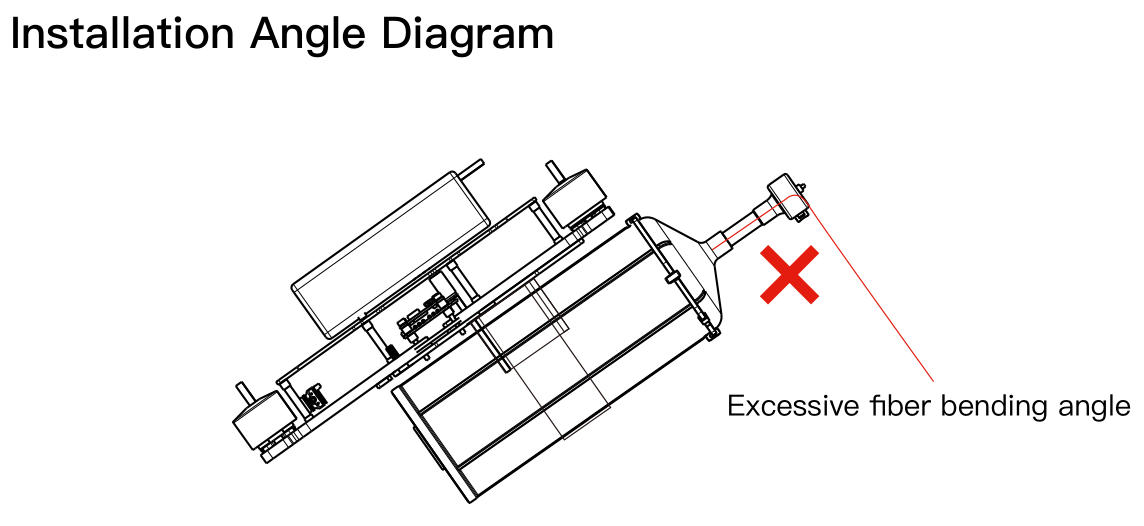

1. Lắp đặt đĩa sợi quang phải dựa trên góc nghiêng của máy bay, khung lắp phải được dành cho một góc nhất định (như trong hình). Lắp đặt góc lắp phải gần với góc nghiêng, sao cho góc đầu ra đĩa sợi quang nằm ngang.

1. Winding sợi quang sử dụng keo đặc biệt, 200 mét đầu tiên là khu vực ứng dụng keo, trong khu vực này, tốc độ bay của máy bay nên được điều khiển ở tốc độ không đổi 0,5 dặm / giờ. Tốc độ bay của máy bay nên được điều khiển trong vòng 30km/h hoặc 8m/s để tránh bay tốc độ cao trong khu vực keo.

Chuẩn bị trước khi sử dụng đĩa quang

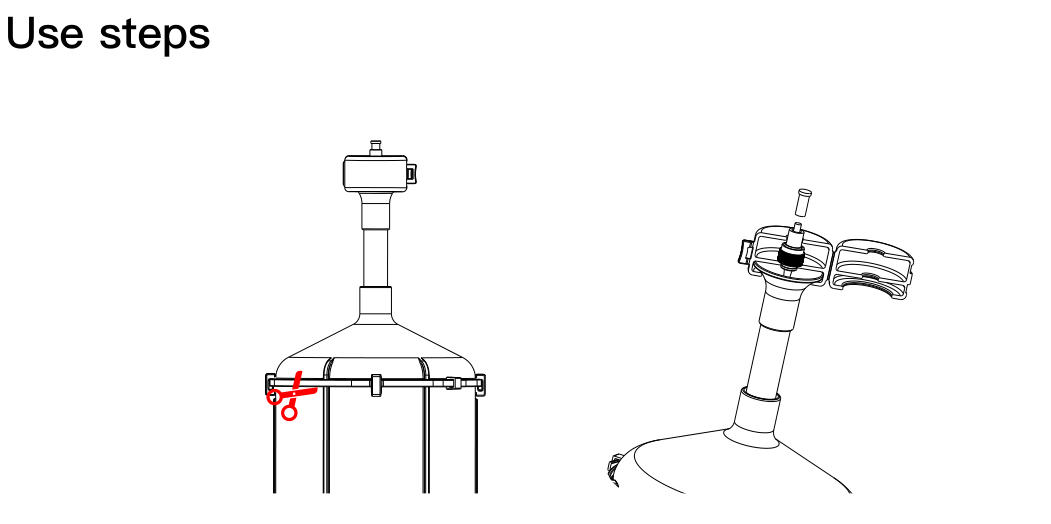

1. Hãy chắc chắn loại bỏ TIE bảo vệ vận chuyển và 4 snaps bảo vệ trước khi sử dụng đĩa sợi quang.
2. (Lưu ý: Không lấy khóa trực tiếp ra khỏi sợi sẽ bị hỏng.)
3. Đầu ra đĩa sợi quang FC Cổng sợi quang của vỏ bảo vệ trước khi sử dụng cần phải loại bỏ, rút ​​sợi quang ra vào đầu mặt đất của mô -đun.

Kết nối không dây bên mặt đất

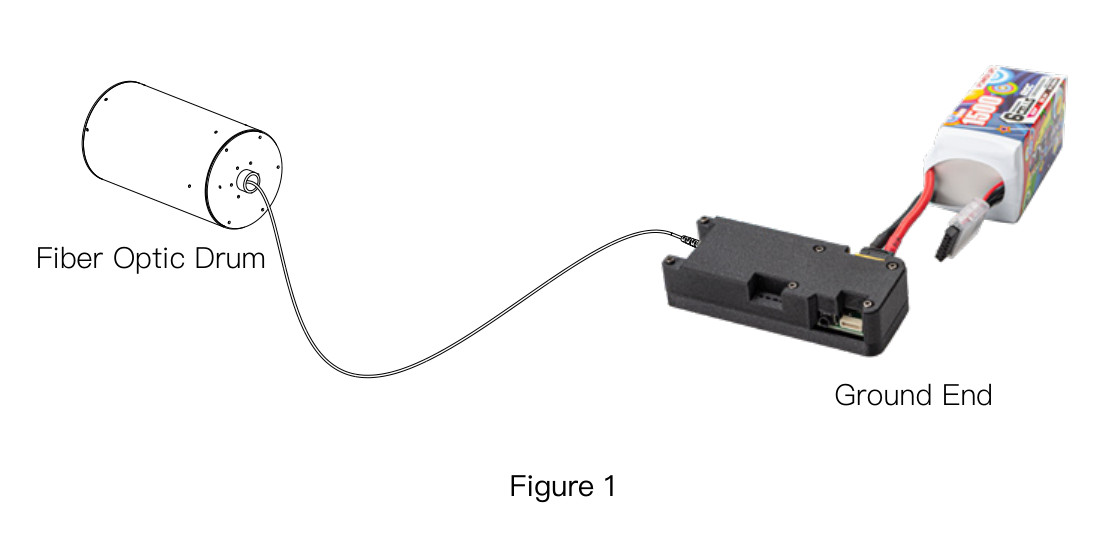

1. Kết nối cáp SH1.0 từ thiết bị đầu cuối bầu trời với bộ điều khiển chuyến bay như trong sơ đồ Chế độ kết nối đầu cuối mặt đất 1 (không dây).
2. Kết nối dòng SH1.0 mặt đất với máy thu và máy phát bản đồ.
3. Khắc phục đầu cuối bầu trời và đĩa sợi quang, chú ý đến vòi phun sợi quang càng xa càng tốt khỏi cánh quạt UAV để tránh tai nạn vướng víu.
4. Kết nối khai thác sợi quang, kết nối các cổng FC ở cả hai đầu của đĩa sợi quang với cổng FC trên đầu bầu trời và cổng FC ở đầu nối đất và lưu ý rằng đầu vòi được kết nối với cổng FC ở đầu mặt đất.

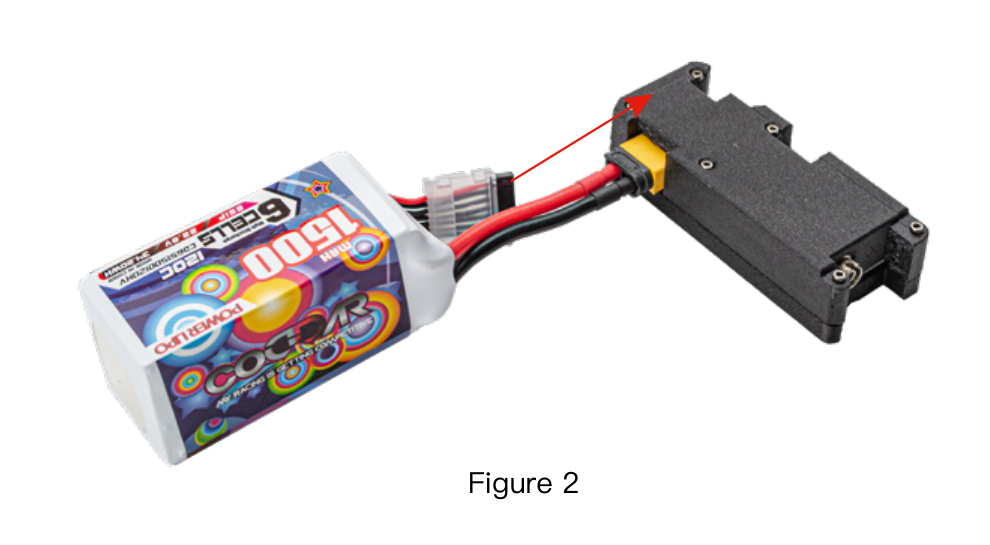

5. Chèn pin lithium của đầu nối đất vào đầu nối đầu nối đất sau khi nó được sạc đầy. (Như Hình 2)

Các biện pháp phòng ngừa

1. Điện áp đầu vào 11.1-26V nằm trong phạm vi an toàn, vui lòng không vượt quá hoặc giảm xuống dưới điện áp giới hạn, không đảo ngược các cực dương và âm.
2. Không tạo ra vòng tròn gấp sợi quang, để tránh bị cắt bởi các vật sắc nhọn và dẫn đến sự phá vỡ sợi.
3. Hãy chú ý đến việc bảo vệ các đầu nối sợi quang và giao diện FC, tránh bụi và dầu và nước, lưu lại bảo vệ giao diện được xoắn tốt.
4. Lưu trữ trong một khu vực mát mẻ, khô và chống ánh sáng.
5. Cấu trúc chính xác đĩa sợi quang, lấy và đặt nhẹ nhàng, lưu trữ thẳng đứng.
