Cáp quang thả kiểu cánh cung vô hình

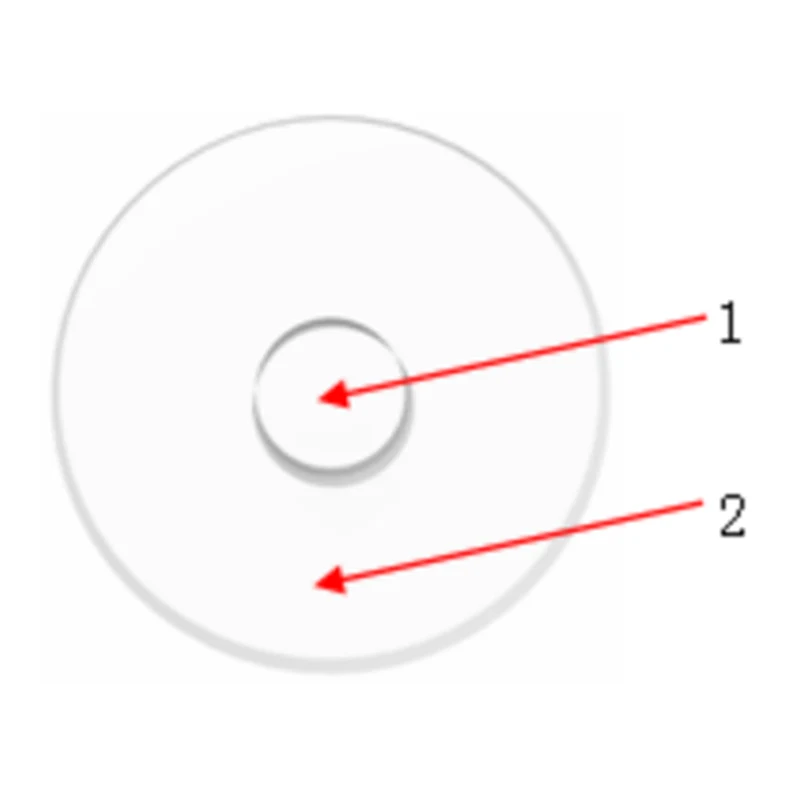

Cáp quang thả hình cánh cung vô hình là cáp truyền dẫn quang chuyên dụng được thiết kế cho các mạng truy cập khoảng cách ngắn, đặc biệt phù hợp với các tình huống yêu cầu lắp đặt kín đáo. Sản phẩm được tạo ra bằng cách đặt ống bọc kín vô hình ở giữa, đặt hai phần tử gia cố song song ở hai bên, và cuối cùng đùn ra một lớp vỏ bọc. Thiết kế mặt cắt hình cánh cung không chỉ tối ưu hóa độ ổn định kết cấu mà còn đảm bảo khả năng tàng hình của cáp trong môi trường trong nhà, tránh ảnh hưởng đến trang trí nội thất. Cáp quang dạng thả hình cánh cung vô hình là một phần quan trọng trong dòng sản phẩm của Orientalfiber, được thiết kế để đáp ứng nhu cầu ngày càng tăng về truyền dẫn quang thẩm mỹ và thực tế trong FTTH và các dự án cáp trong nhà.

Giá trị cốt lõi của sản phẩm

Cáp quang thả kiểu cánh cung vô hình tập trung vào việc giải quyết các điểm yếu của cáp thả truyền thống như lắp đặt khó chịu, khó tháo gỡ và khả năng tương thích kém với trang trí nội thất. Nó tích hợp sự đơn giản về cấu trúc, trọng lượng nhẹ và khả năng tàng hình, cung cấp giải pháp cân bằng cho việc truyền tín hiệu và thích ứng với môi trường. Là sản phẩm chủ chốt của Orientalfiber, nó liên tục được tối ưu hóa dựa trên phản hồi của thị trường và nâng cấp kỹ thuật, đảm bảo rằng nó có thể thích ứng với nhiều môi trường lắp đặt trong nhà phức tạp khác nhau trong khi vẫn duy trì hiệu suất truyền ổn định.

Các tính năng chính

Đặc điểm kết cấu

Cấu trúc đơn giản, trọng lượng nhẹ và tính thực tiễn cao, thuận tiện cho việc vận chuyển và lắp đặt tại chỗ, giảm cường độ lao động.

Thiết kế mặt cắt ngang dạng cánh cung với hai phần tử gia cố song song ở hai bên của ống bọc vô hình trung tâm, giúp tăng cường hiệu suất kéo và nén của sản phẩm.

Thiết kế dạng sáo giúp dễ dàng tước và nối, giảm bớt khó khăn khi thi công tại chỗ và nâng cao hiệu quả lắp đặt mà không cần đến các công cụ phức tạp.

Tính năng hiệu suất

Vô hình và không có tác dụng trang trí nội thất, lớp vỏ trong suốt hoặc tầm nhìn thấp có thể hòa quyện với tường, trần nhà và các bề mặt khác, duy trì tính toàn vẹn của môi trường trong nhà.

Độ suy giảm đường truyền thấp, sử dụng lõi cáp quang chất lượng cao, đảm bảo truyền tín hiệu ổn định và đáp ứng yêu cầu truyền dữ liệu tốc độ cao.

Khả năng thích ứng môi trường tốt, chịu được nhiệt độ cao và thấp, độ ẩm và ăn mòn, thích hợp với nhiều môi trường trong nhà khác nhau như nhà ở, văn phòng và tòa nhà thương mại.

Tính năng cài đặt

Dễ dàng lắp đặt, có thể lắp đặt trực tiếp dọc theo tường, góc hoặc xuyên qua đường ống mà không cần thiết bị thi công quy mô lớn.

Có sẵn kết nối trước tại nhà máy, có thể tiết kiệm thời gian kết thúc tại chỗ và đảm bảo tính nhất quán của chất lượng kết nối.

Các bộ phận gia cố giúp nâng cao độ bền cơ học của sản phẩm, tránh hư hỏng trong quá trình lắp đặt và sử dụng.

Tính năng

Cấu trúc đơn giản, trọng lượng nhẹ và tính khả thi cao

Thiết kế sáo giúp dễ dàng tước và nối

Vô hình và không có tác dụng trang trí nội thất

Ứng dụng

Cáp trong nhà

FTTH (Sợi đến nhà)

Kết thúc trước trong nhà máy

Cấu trúc & Chất liệu

Thuộc tính cáp

Đặc tính sợi

Hiệu suất môi trường

Tất cả các giá trị trên có thể được tùy chỉnh.

Thông số kỹ thuật

• Thông số quang học

Cáp quang thả kiểu cánh cung vô hình sử dụng lõi sợi quang đơn chế độ hoặc đa chế độ, tuân thủ các tiêu chuẩn ITU-T G.652, G.657A2 và G.657B3. Độ suy giảm ở 1310nm là 0,36dB/km và độ suy giảm ở 1550nm là 0,22dB/km, đảm bảo truyền tín hiệu tổn thất thấp. Khẩu độ số là 0,200 ± 0,015 (chế độ đơn) và 0,275 ± 0,015 (đa chế độ) và bước sóng cắt cáp là ≤1260nm, tương thích với các thiết bị truyền dẫn quang phổ thông trên thị trường.

• Thông số kỹ thuật cơ khí

Sản phẩm có tính năng cơ học tuyệt vời, độ bền kéo dài hạn là 100N và độ bền kéo ngắn hạn là 200N. Khả năng chịu áp lực bên dài hạn là ≥1000N/100mm, và khả năng chịu áp lực bên ngắn hạn là ≥2200N/100mm, có thể chịu được lực đùn và kéo trong quá trình lắp đặt và sử dụng. Bán kính uốn tĩnh là 15D (D là đường kính cáp) và bán kính uốn động là 30D, thuận tiện cho việc uốn và đặt trong không gian hẹp. Trọng lượng danh định của cáp là 7,9-9,9kg/km, nhẹ và dễ cầm.

• Thông số kỹ thuật môi trường

Phạm vi nhiệt độ hoạt động của Cáp quang dạng thả hình cánh cung vô hình là -40oC đến +85oC và phạm vi nhiệt độ bảo quản là -40oC đến +85oC, có thể thích ứng với môi trường chuyển tiếp khắc nghiệt trong nhà và ngoài trời. Vật liệu vỏ sử dụng vật liệu LSZH (Low Smoke Zero Halogen), không độc hại, chống cháy và thân thiện với môi trường, đáp ứng yêu cầu an toàn của nơi công cộng và khu dân cư. Nó cũng tuân thủ RoHS, CE và các tiêu chuẩn môi trường quốc tế khác.

• Thông số vật lý

Kích thước bên ngoài của cáp là 2,0×3,0mm (±0,2mm), có kết cấu nhỏ gọn, thuận tiện cho việc lắp đặt trong các đường ống và khe hở hẹp. Độ dày vỏ bọc là 0,5-0,8mm, đảm bảo bảo vệ các sợi quang bên trong và các phần tử gia cố. Các bộ phận gia cố có thể được lựa chọn là kim loại hoặc phi kim loại (FRP) tùy theo nhu cầu của khách hàng, đáp ứng các tình huống lắp đặt và yêu cầu an toàn khác nhau.

Ứng dụng

Các trường ứng dụng chính

Cáp quang thả dạng cánh cung vô hình được sử dụng rộng rãi trong các tình huống truyền quang khoảng cách ngắn khác nhau, tập trung vào các trường trong nhà và FTTH. Khả năng tàng hình và lắp đặt dễ dàng khiến nó trở thành sản phẩm được ưa chuộng cho nhiều dự án. Sản phẩm này được sử dụng rộng rãi trong các nhà khai thác ngành viễn thông trong và ngoài nước, đài phát thanh và truyền hình trong hệ thống truyền thông và truyền thông, hệ thống truyền dữ liệu mạng cục bộ và kết nối đầu cuối công nghiệp trong năng lượng điện, vận tải đường sắt, đường cao tốc và các ngành công nghiệp khác.

Kịch bản ứng dụng cụ thể

FTTH (Sợi đến nhà)

Là phương tiện truyền dẫn cốt lõi của các dự án FTTH, Cáp quang thả hình cánh cung vô hình kết nối hộp phân phối quang cộng đồng với nhà của người dùng, thực hiện truy cập băng thông rộng tốc độ cao. Thiết kế vô hình của nó tránh làm hỏng đồ trang trí trong nhà, đồng thời tính năng bóc và nối dễ dàng giúp giảm bớt khó khăn khi lắp đặt tại nhà. Nó phù hợp với các khu dân cư mới, cải tạo cộng đồng cũ và các dự án FTTH khác, cung cấp hỗ trợ ổn định cho video 4K/8K, trải nghiệm VR và các ứng dụng nhà thông minh.

Cáp trong nhà

Trong các tòa nhà văn phòng, khu phức hợp thương mại, bệnh viện, trường học và các môi trường trong nhà khác, Cáp quang thả hình cánh cung vô hình được sử dụng để kết nối thiết bị và cáp ngang. Nó có thể được đặt dọc theo tường, trần nhà hoặc thông qua các đường ống ẩn, duy trì sự ngăn nắp và vẻ đẹp của môi trường trong nhà. Sản phẩm này phù hợp để truyền dữ liệu mạng cục bộ, thực hiện kết nối tốc độ cao giữa các tầng và thiết bị, đồng thời hỗ trợ hội nghị video, đồng bộ hóa dữ liệu lớn và các hoạt động kinh doanh lưu lượng cao khác.

Ứng dụng nhà máy được kết thúc trước

Cáp quang thả kiểu cánh cung vô hình có thể được kết thúc trước tại nhà máy theo yêu cầu của khách hàng, giúp giảm thời gian thi công tại chỗ và cải thiện tiến độ dự án. Nó được sử dụng rộng rãi trong các dự án FTTH quy mô lớn, trung tâm dữ liệu và các tình huống khác yêu cầu cài đặt hiệu quả, đảm bảo tính nhất quán và độ tin cậy của chất lượng kết nối.

Kịch bản đặc biệt

Trong một số trường hợp có yêu cầu cao về thẩm mỹ môi trường, chẳng hạn như khu dân cư cao cấp, phòng trưng bày nghệ thuật và khách sạn sang trọng, Cáp quang thả hình cánh cung vô hình có thể hòa hợp với môi trường, tránh ảnh hưởng của cáp truyền thống đến phong cách tổng thể. Đồng thời, phiên bản gia cố phi kim loại của nó có thể được sử dụng trong các trạm biến áp điện, mỏ dầu và các tình huống khác nhạy cảm với nhiễu điện từ, đảm bảo truyền tín hiệu ổn định.
