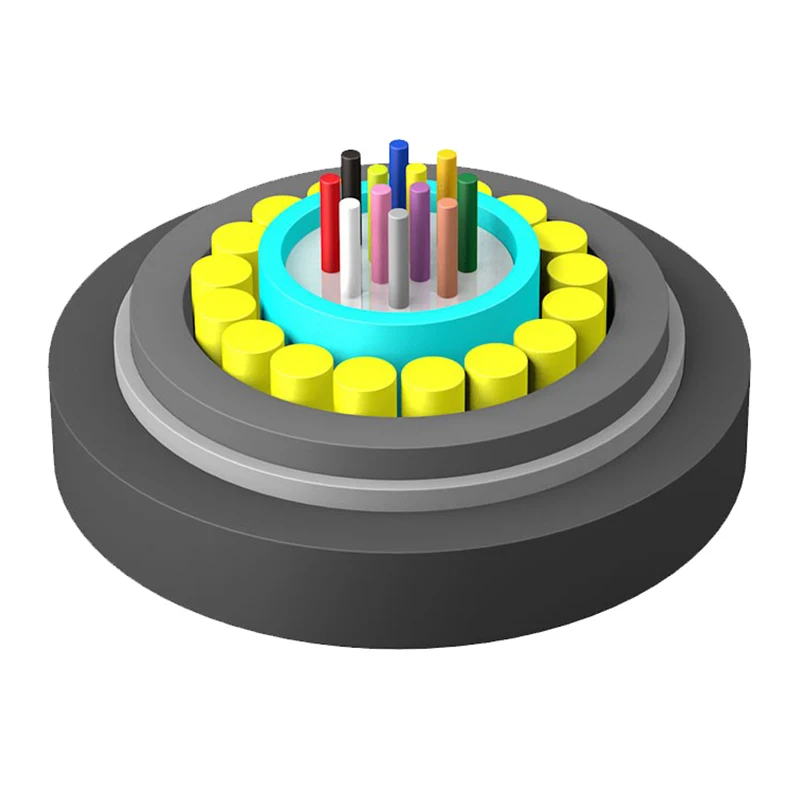

Cáp quang chống gặm nhấm chống gặm nhấm có vỏ bọc phi kim loại 73 phi kim loại Uni-tube của Orientalfiber tích hợp sợi quang đơn chế độ hoặc đa chế độ vào một ống lỏng polyester có mô đun cao chứa đầy hợp chất chặn nước. Ống lỏng được gia cố bằng thanh FRP và được bọc bằng vỏ bọc bên trong và bên ngoài bằng polyetylen. Cấu trúc này mang lại độ tin cậy cơ học, tính linh hoạt và khả năng bảo vệ tuyệt vời chống lại các yếu tố môi trường, bao gồm cả loài gặm nhấm và tiếp xúc với tia cực tím.
Bằng cách kết hợp thiết kế nhẹ với các đặc tính cơ và nhiệt mạnh mẽ, cáp này hỗ trợ lắp đặt lâu dài ở cả môi trường trong nhà và ngoài trời. Đường kính nhỏ và cấu trúc linh hoạt giúp dễ dàng xử lý và triển khai hơn so với cáp bọc thép tiêu chuẩn.
Hiệu suất cơ và nhiệt: Cáp duy trì tính toàn vẹn dưới các biến động áp suất, uốn cong và nhiệt độ.
Khả năng chống thủy phân và độ bền: Vật liệu chống lão hóa và suy thoái hóa học, kéo dài tuổi thọ cáp.
Hợp chất làm đầy ống đặc biệt: Bảo vệ sợi khỏi ứng suất và sự xâm nhập của nước.
Thiết kế chống loài gặm nhấm: Gia cố FRP và áo giáp băng giúp giảm nguy cơ thiệt hại do loài gặm nhấm, giảm thiểu chi phí bảo trì.
Khả năng chống tia cực tím và môi trường: Vỏ bọc polyetylen bảo vệ chống lại bức xạ tia cực tím và các điều kiện ngoài trời khắc nghiệt.
Đường kính nhẹ & nhỏ: Đơn giản hóa việc lắp đặt trong không gian chật hẹp và giảm yêu cầu về cấu trúc hỗ trợ.
Cài đặt linh hoạt: Độ mềm và tính linh hoạt cho phép dễ dàng định tuyến trong ống dẫn hoặc các ứng dụng được chôn trực tiếp.
Tuân thủ tiêu chuẩn: YDT 769-2010, IEC 60794-1
Loại sợi: Chế độ đơn hoặc đa chế độ
Vỏ bọc: Lớp bên trong và bên ngoài bằng Polyethylene
Cốt thép: Thanh FRP với băng FRP
Chống thấm: Ống lỏng chứa đầy hợp chất chặn nước, vật liệu làm đầy cáp và băng chặn nước
Đường kính & Trọng lượng: Nhỏ gọn và nhẹ để lắp đặt dễ dàng hơn
Phạm vi nhiệt độ: -40°C đến +70°C hoạt động
Độ bền kéo: Được tăng cường bằng cách quấn thanh FRP
|
Loại cáp (Tăng thêm 2 sợi) |
Số lượng chất xơ |
Trọng lượng cáp (Tham khảo) (kg/km) |
Độ bền kéo Dài hạn/ngắn hạn (N) |
Kháng nghiền Dài hạn/ngắn hạn (N/100mm) |
Bán kính uốn Tĩnh/Động (mm) |
|
GYQFXTY73-2~12Xn |
2~12 |
97 |
600/1500 |
1000/3000 |
10/20D |
|
GYQFXTY73-12~24Xn |
14~24 |
111 |
|||
|
GYQFXTY73-26~36Xn |
26~36 |
148 |
Nhiệt độ lưu trữ/hoạt động: -40oC-+70oC
|
Loại sợi |
Suy giảm (+20oC) |
Băng thông |
Khẩu độ số |
Bước sóng cắt cáp λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
.36dB/km |
.22dB/km |
--- |
--- |
--- |
1260nm |
|
G.655 |
--- |
--- |
.40,40dB/km |
.23dB/km |
--- |
--- |
--- |
1450nm |
|
50/125µm |
3,3dB/km |
1,2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
0,200±0,015NA |
--- |
|
62,5/125µm |
3,5dB/km |
1,2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
0,275±0,015NA |
--- |
Ghi chú:
Một. Hậu tố Xn biểu thị loại sợi
b. Sự sắp xếp màu sắc của sợi và ống được quy định trong bảng nhận dạng màu
c. Cáp quang chống gặm nhấm chống gặm nhấm có vỏ bọc phi kim loại 73 ống đơn không nên bảo quản ở môi trường ngoài trời quá 6 tháng để giữ cho cuộn cáp ở trạng thái tốt
Orientalfiber Uni-tube Non-kim loại 73 Vỏ cáp quang chống gặm nhấm có trọng lượng nhẹ lý tưởng cho:
Mạng viễn thông: Lắp đặt cáp quang đường dài và mạng cục bộ.
Kết nối mặt trước công nghiệp: Vận tải đường sắt, đường cao tốc, hệ thống điện.
Chiếu sáng ngoài trời và cơ sở hạ tầng: Độ bền cao chống lại tia cực tím, loài gặm nhấm và áp lực môi trường.
Hệ thống phát thanh và phát thanh: Truyền tín hiệu đáng tin cậy cho mạng phát thanh và truyền hình.
Thiết kế nhẹ: Dễ vận chuyển và lắp đặt hơn cáp bọc thép thông thường.
Chống loài gặm nhấm: Thanh và băng FRP bảo vệ lõi cáp, giảm nhu cầu bảo trì.
Tăng cường chống thấm: Các hợp chất đặc biệt và các lớp chặn nước giúp bảo vệ độ ẩm vượt trội.
Triển khai linh hoạt: Bán kính uốn nhỏ và độ mềm giúp đơn giản hóa việc định tuyến qua các ống dẫn và không gian chật hẹp.
Độ tin cậy của thương hiệu: Orientalfiber là nhà sản xuất có trụ sở tại Trung Quốc với bốn nhà máy chuyên biệt và kinh nghiệm dự án toàn cầu đã được chứng minh.
Ví dụ về trường hợp thực tế
Trong một dự án vận chuyển đường sắt đô thị gần đây, cáp vỏ bọc phi kim loại Orientalfiber Uni-tube 73 đã được triển khai cho các hệ thống tín hiệu và thông tin liên lạc. Đường kính nhỏ và trọng lượng nhẹ của chúng cho phép lắp đặt nhanh chóng dọc theo các đường hầm với không gian hạn chế, trong khi thanh FRP và hợp chất chặn nước đảm bảo sợi vẫn được bảo vệ khỏi ứng suất cơ học và sự xâm nhập của hơi ẩm.
Câu hỏi 1: Cáp này có thể được sử dụng cho cả lắp đặt trong nhà và ngoài trời không?
Câu trả lời 1: Có, lớp vỏ ngoài bằng polyetylen và lớp bọc FRP chống gặm nhấm cho phép lắp đặt trong ống dẫn, các khu vực chôn trực tiếp và thiết lập hệ thống chiếu sáng ngoài trời.
Câu 2: Nó hoạt động như thế nào khi tiếp xúc với tia cực tím?
A2: Lớp vỏ ngoài PE có khả năng chống tia cực tím, đảm bảo hoạt động ổn định ngay cả dưới ánh nắng kéo dài.
Câu 3: Loại sợi nào được hỗ trợ?
Câu trả lời 3: Cả sợi đơn chế độ và đa chế độ đều có thể được tích hợp tùy thuộc vào yêu cầu của mạng.
Q4: Orientalfiber có phải là nhà cung cấp đáng tin cậy cho các dự án quốc tế không?
A4: Có, các sản phẩm của Orientalfiber được sử dụng rộng rãi trong các dự án viễn thông trong và ngoài nước, với các chứng nhận ISO9001 và ISO45001 cũng như được khách hàng đánh giá tích cực.
Đối với các nhân viên thu mua và kỹ sư mạng, cáp này mang đến sự kết hợp giữa độ tin cậy cơ học, khả năng chống loài gặm nhấm, chống thấm nước và lắp đặt dễ dàng, khiến nó trở thành lựa chọn thiết thực cho các dự án mạng quy mô vừa và lớn. Khả năng sản xuất toàn diện của Orientalfiber, bao gồm bốn nhà máy và giải pháp cáp quang toàn phổ, mang đến cho người mua sự tự tin về chất lượng, giao hàng và hiệu suất lâu dài.
