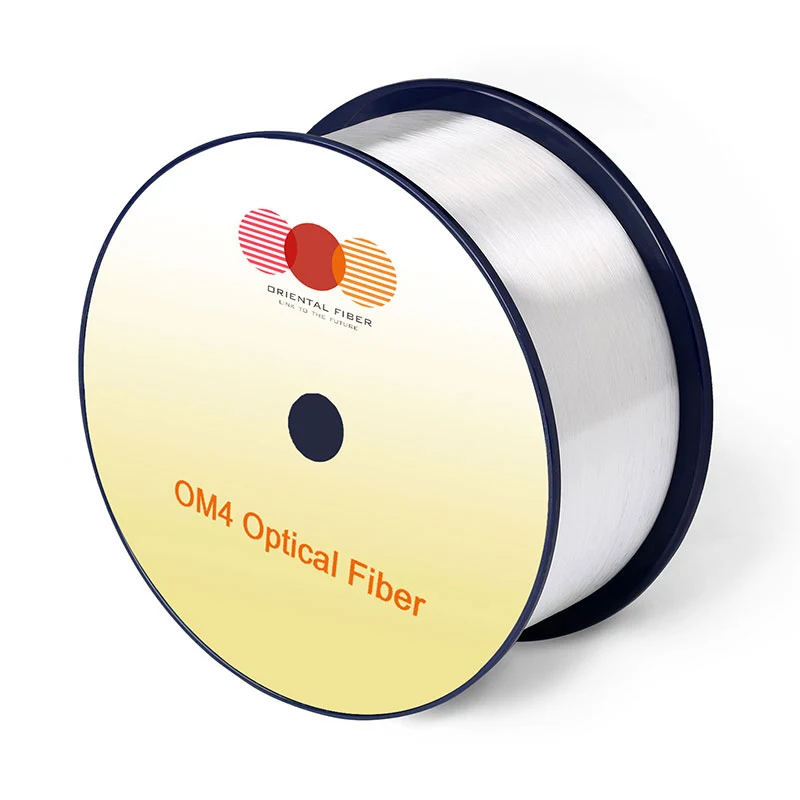

Sợi quang đa chế độ OM4

Đặc trưng

Điều kiện

Chỉ định Giá trị

Đơn vị

Đặc điểm hình học

Đường kính lõi

-

50 ± 2,5

[μm]

Không mạch lõi

-

≤5.0

[%]

Đường kính ốp

-

125,0 ± 1,0

[μm]

Ốp không mạch

-

≤0,6

[%]

Đường kính lớp phủ

-

245 ± 7

[μm]

Lớp phủ/lớp phủ đồng tâm

-

≤10.0

[μm]

Lớp phủ không mạch

-

≤6.0

[%]

Lỗi đồng tâm lõi/ốp

-

≤1.0

[μm]

Độ dài giao hàng

-

hướng lên đến 17.6

[km/reel]

Đặc điểm quang học

Sự suy giảm

850nm

≤2,4

[db/km]

910nm

≤2.0

[db/km]

1300nm

≤0,6

[db/km]

Băng thông phương thức quá nhiều

850nm

≥3500

[MHz · km]

1300nm

≥500

[MHz · km]

Băng thông phương thức hiệu quả

850nm-870nm

≥4700

[MHz · km]

910nm

≥3100

[MHz · km]

Độ dài liên kết

800GBase-SR8

100

[M]

800GBase-4.2

100

[M]

Khẩu độ số

-

0,200 ± 0,015

-

Chỉ số khúc xạ nhóm

850nm

1.482

-

1300nm

1.477

-

Bước sóng phân tán bằng không, λ0

-

1295-1340

[NM]

Không phân tán độ dốc ， S0

1295nm≤ 0,1310nm

0.105

[PS/(NM2 · km)]

1310nm≤001340nm

≤0.000375 (1590-L0)

[PS/(NM2 · km)]

Macrobending Lost1

-

-

-

2 lượt @ 15 mm bán kính

850nm

≤0.1

[db]

1300nm

≤0.3

[db]

2 lần lượt @ 7,5 mm bán kính

850nm

≤0.2

[db]

1300nm

≤0,5

[db]

Đặc điểm ngược

1300nm

Bước （trung bình của phép đo hai chiều）

-

≤0.10

[db]

Sự bất thường trên chiều dài sợi và Sự gián đoạn điểm

-

≤0.10

[db]

Tính đồng nhất suy giảm

-

≤0,08

[db/km]

Đặc điểm môi trường

850nm & 1300nm

Nhiệt độ đạp xe

-60 đến 85

≤0.10

[db/km]

Tuần nhiệt độ nhiệt độ

-10 ℃ đến 85, 4% đến 98% rh

≤0.10

[db/km]

Nước ngâm

23, 30 ngày

≤0.10

[db/km]

Nhiệt khô

85 ， 30 ngày

≤0.10

[db/km]

Nhiệt độ ẩm

85, 85% rh, 30 ngày

≤0.10

[db/km]

Đặc điểm kỹ thuật cơ học

Kiểm tra bằng chứng

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Lực lượng dải

đặc trưng lực trung bình

1.5

[N]

đỉnh cao lực lượng

≥1.3 ，8.9

[N]

Ăn mòn ứng suất động Paraeter nhạy cảm （nd, đặc trưng)

-

20

-
