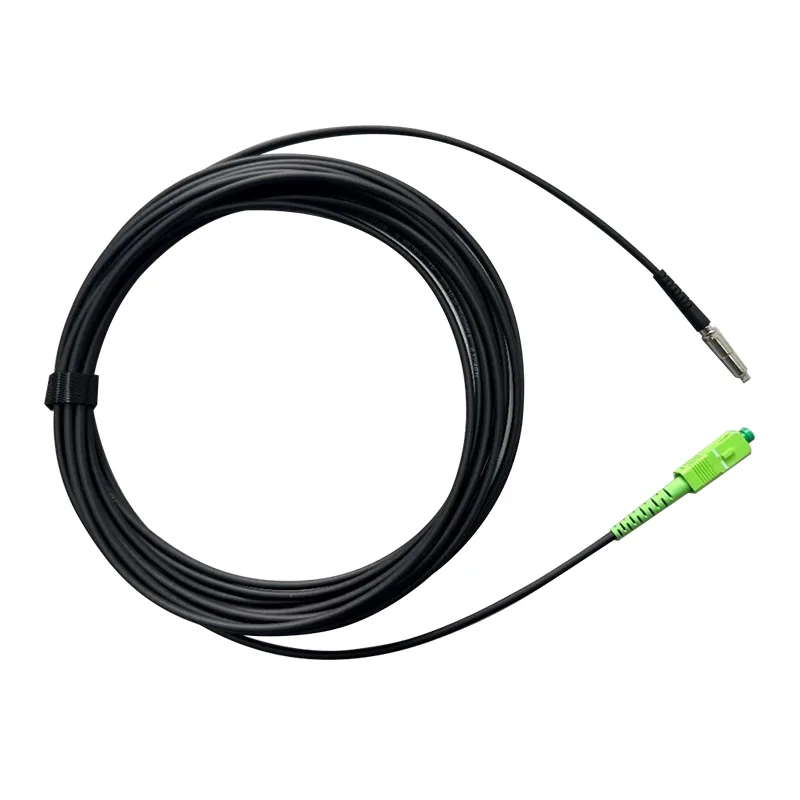

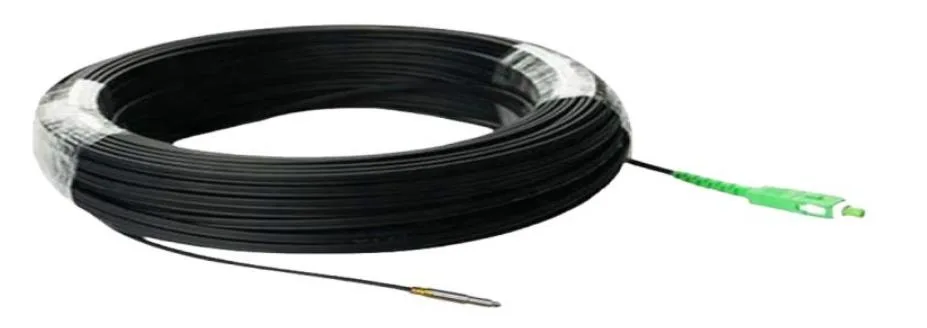

Dây nối Mini SC/APC là cáp kết nối cáp quang có đầu nối SC/APC nhỏ gọn. Nó được thiết kế để mang lại suy hao chèn thấp và suy hao phản hồi cao, đảm bảo tính toàn vẹn tín hiệu trên nhiều mạng quang. Sản phẩm của chúng tôi được sản xuất dưới sự kiểm soát chất lượng nghiêm ngặt nhằm đáp ứng nhu cầu của hệ thống FTTX/FTTH hiện đại và mạng quang thụ động (PON).
Hệ thống FTTX / FTTH
Mạng Ethernet
Liên kết CATV
Phân phối tín hiệu quang
Mạng quang thụ động (PON)
Mất chèn thấp, mất lợi nhuận cao
Độ lặp lại và khả năng trao đổi cao
Đã kiểm tra 100% về khả năng chèn, suy hao phản hồi, mặt cuối và nhiễu
Độ bền cơ học mạnh mẽ
Tuân thủ các tiêu chuẩn Telcordia GR-326-Core
Lắp đặt nhanh chóng và dễ dàng để đi dây xuyên tường
Duy trì hiệu suất ổn định trong môi trường cáp dày đặc
| Công trình xây dựng | Đơn vị | Mô tả | ||||
| Số lượng chất xơ | đơn giản | |||||
| Bước sóng | bước sóng | 1310/1550 | ||||
| Mất chèn | dB | .30,30 | ||||
| Trả lại tổn thất | dB | ≥60 (APC) | ||||
| Màu vỏ cáp | Màu đen, hoặc tùy chỉnh | |||||
| Đường kính ngoài của cáp | mm | φ3,0±0,1 | ||||
| Chế độ sợi | Chế độ đơn: G657 B3 | |||||
| Chất liệu vỏ cáp | TPU, UVesisn. | |||||
| Trọng lượng cáp | kg/km | 8,5(xấp xỉ) | ||||
| In nội dung | Có thể tùy chỉnh | |||||
| Chiều dài | m | 80 hoặc tùy chỉnh (Dung sai: ± 0,5m) |
||||
| Kiểu kết nối | đầu vào: | Đầu nối SC/APC mini | ||||
| Đầu ra: | Đầu nối SC/APC | |||||
| Nhiệt độ hoạt động | ℃ | -20°C ~ +60°C | ||||
| Nhiệt độ bảo quản | ℃ | -40oC ~ +85oC | ||||

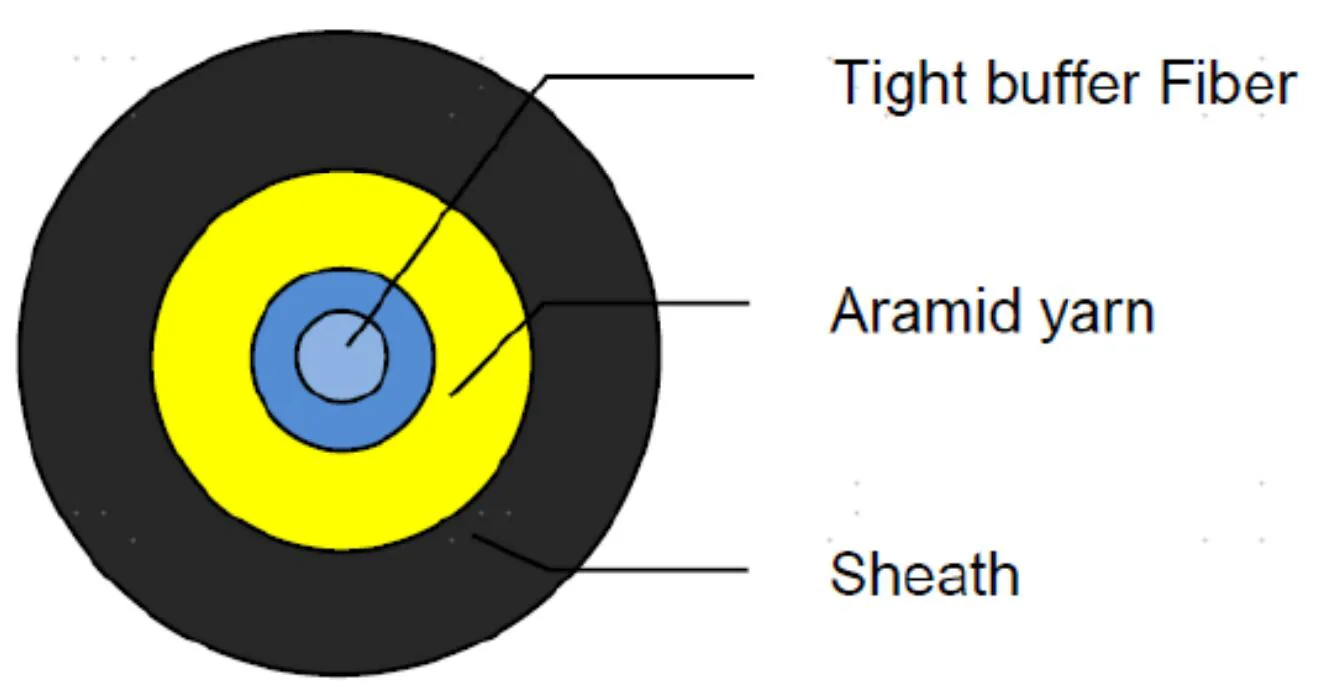

| Mặt hàng | Mô tả | |
| Sợi quang | Loại sợi | Chế độ đơn ITU-T G.657B3 |
| Đường kính lõi (μm) | 8-11μm | |
| Đường kính ốp (μm) |
125,0±0,7μm | |
| Đường kính lớp phủ (μm) | 245±10μm (Trước khi tô màu) 250±15μm (Có màu) |
|
| Đường kính trường chế độ | 8,6 ~ 8,8 ± 0,4μm @ 1310nm 9,6 ~ 9,8 ± 0,5μm @ 1550nm |
|
| Bước sóng hoạt động | 1260 ~ 1625nm | |
| Màu sắc | Màu xanh da trời | |
| Suy hao cáp | .35dB/km λ= 1310 nm .25dB/km λ = 1550 nm .26dB/km λ = 1625 nm |
|
| Số lượng sợi | 1 | |
| Nhà sản xuất kính | ||
| Sợi đệm chặt | Đường kính | 0,90±0,05mm |
| Màu sắc | Màu xanh da trời | |
| Vật liệu | LSZH | |
| Áo khoác ngoài | Đường kính | 3,0 ± 0,1mm |
| độ dày | 0,8 ± 0,1mm | |
| Màu sắc | Đen | |
| Vật liệu | TPU, chống tia cực tím. | |
| Thành viên sức mạnh | Vật liệu | Sợi aramid |
| Khoảng cách | 1 | 80m |
| Độ trễ cài đặt | / | 1% |
| Tốc độ gió tối đa | / | 50km/giờ |
| Cân nặng | / | 8,4 kg/km |
| Lực kéo vận hành | 1 | 200N |
| Độ căng tối đa | / | 1000N |
| Ứng dụng cáp | / | ngoài trời, Lắp đặt trên không, ống dẫn Tự hỗ trợ |

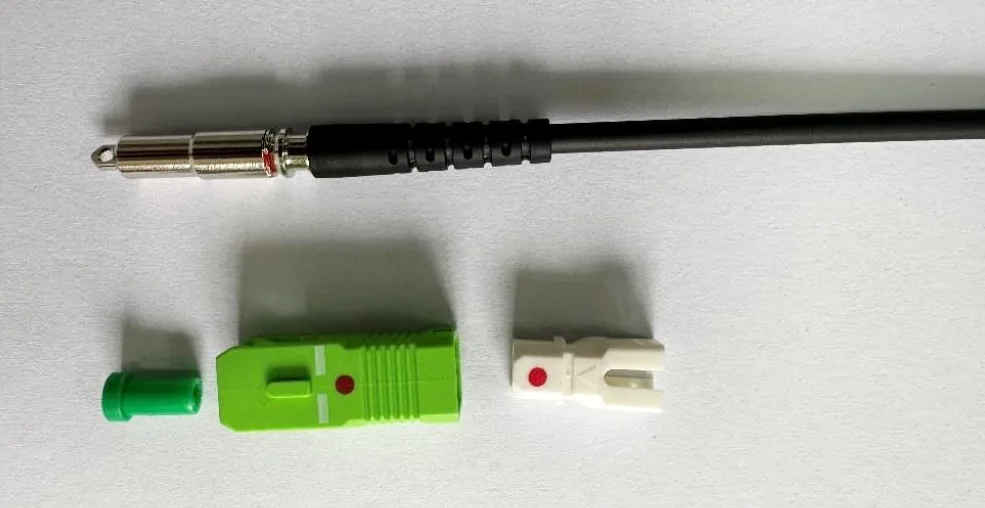

Đánh bóng chính xác
Đầu nối Mini SC/APC của chúng tôi được đánh bóng góc chính xác để giảm thiểu phản xạ ngược và hiệu suất quang học vượt trội.
Độ bền và độ tin cậy
Vỏ cáp được thiết kế để chống uốn cong, chịu lực kéo và mài mòn do môi trường, đảm bảo tuổi thọ trong các công trình lắp đặt đòi hỏi khắt khe.
Tích hợp dễ dàng
Dây vá hỗ trợ triển khai và cấu hình lại nhanh chóng, lý tưởng cho các nhà cung cấp dịch vụ, nhà tích hợp mạng và thiết lập doanh nghiệp.
Đảm bảo chất lượng
Mỗi Dây vá Orientalfiber Mini SC/APC đều được kiểm tra 100% về tổn thất chèn, suy hao hồi vị và kiểm tra mặt cuối trước khi rời khỏi nhà máy, đảm bảo hiệu suất ổn định.
Xác định các cổng mạng và độ dài cáp cần thiết.
Kết nối chắc chắn các đầu nối SC/APC với các thiết bị được chỉ định.
Tránh uốn cong hoặc xoắn quá mức để duy trì chất lượng tín hiệu tối ưu.
Sử dụng quản lý cáp thích hợp để sắp xếp nhiều dây trong môi trường mật độ cao.
Câu hỏi: Dây nối Mini SC/APC có thể sử dụng ngoài trời được không?
Trả lời: Có, sử dụng LSZH hoặc áo khoác ngoài trời, nó có thể chịu được các điều kiện ngoài trời tiêu chuẩn.
Câu hỏi: Loại sợi nào được hỗ trợ?
Trả lời: Dây nối hỗ trợ cả sợi đơn mode G.657 và G.652, thường được sử dụng trong mạng FTTX và PON.
Hỏi: Chúng tôi có thể tùy chỉnh độ dài cáp không?
Trả lời: Có, chiều dài từ 0,5 mét đến 20 mét đều có sẵn. Liên hệ với chúng tôi để biết yêu cầu cụ thể.
