Định nghĩa sản phẩm và tổng quan kỹ thuật
Cáp quang Flat Fiber Ribbon là phương tiện truyền dẫn quang mật độ cao, trong đó nhiều sợi riêng lẻ được liên kết với nhau thành một hàng phẳng, có tổ chức. Lõi ruy băng này được bảo vệ bởi một lớp sợi aramid cao cấp, đóng vai trò như một bộ phận được gia cố lực để cung cấp độ bền kéo cần thiết để lắp đặt và vận hành lâu dài. Để đáp ứng các yêu cầu đa dạng về an toàn và môi trường, cáp được hoàn thiện bằng lớp vỏ ngoài chắc chắn được làm bằng vật liệu Polyvinyl Clorua (PVC) hoặc Vật liệu không halogen ít khói (LSZH).
Thiết kế dải băng tích hợp cao: Hình dạng phẳng sắp xếp các sợi thành các nhóm, cho phép đường kính cáp nhỏ hơn đáng kể so với cấu hình ống lỏng truyền thống.
Gia cố Aramid: Việc bao gồm sợi aramid mô đun cao cung cấp cho Cáp quang sợi ruy băng phẳng độ bền cần thiết để kéo dọc và ngang mà không có nguy cơ làm hỏng lõi thủy tinh.
Khả năng phục hồi môi trường: Áo khoác ngoài được thiết kế để chống ăn mòn, chống thấm nước và chống tia cực tím, đảm bảo hoạt động ổn định trong nhiều môi trường trong nhà và ngoài trời được bảo vệ.
Tuân thủ an toàn: Với các tùy chọn áo khoác LSZH, cáp đáp ứng các tiêu chuẩn chống cháy quốc tế (IEC 60332-1 hoặc IEC 60332-3C), khiến nó phù hợp với các tòa nhà có công suất sử dụng cao và hệ thống vận chuyển.
Loại sợi: Tương thích với sợi đơn mode (G.652D, G.657A) và sợi đa mode (OM1 đến OM4).
Đơn vị gia cố: Sợi Aramid nhiều sợi.
Vật liệu vỏ ngoài: PVC (đáp ứng yêu cầu UL OFNR/OFNP) hoặc LSZH (Ít khói, không chứa halogen).
Tiêu chuẩn cơ học: Hoàn toàn tuân thủ YD/T 1258.5, ICEA-596, GR-409 và IEC 60794-2-30.
Phạm vi nhiệt độ: Được thiết kế để hoạt động đáng tin cậy ở nhiệt độ môi trường viễn thông tiêu chuẩn.
Tính linh hoạt của Cáp quang Flat Fiber Ribbon khiến nó trở thành lựa chọn ưu tiên cho nhiều ngành công nghiệp:
Trung tâm dữ liệu: Lý tưởng để kết nối các giá đỡ máy chủ mật độ cao bằng công nghệ chấm dứt MPO/MTP.
Phân phối trong nhà: Được sử dụng cho hệ thống cáp đường trục trong các tòa nhà văn phòng thương mại và các văn phòng trao đổi trung tâm.
Thiết bị liên lạc: Đóng vai trò là kết nối chính giữa các thiết bị chính xác và phần cứng mạng.
Hệ thống công nghiệp: Cung cấp liên kết dữ liệu đáng tin cậy cho lưới điện, giám sát vận chuyển đường sắt và hệ thống thông tin liên lạc đường cao tốc.
Chất lượng của Cáp quang Flat Fiber Ribbon được hỗ trợ bởi quy mô công nghiệp và chuyên môn kỹ thuật của Công ty TNHH Công nghệ quang điện Giang Tô Xuben.
Cơ sở hạ tầng: Tập đoàn vận hành 4 nhà máy chuyên dụng trên tổng diện tích 15.000 mét vuông.
Giá trị sản xuất: Với giá trị sản lượng hàng năm là 20 triệu đô la Mỹ, công ty duy trì năng lực cung cấp cho các dự án kỹ thuật toàn cầu quy mô lớn.
Quản lý chất lượng: Cơ sở đã đạt được chứng nhận ISO9001 và ISO45001, đảm bảo mỗi mét cáp đều tuân thủ tinh thần tay nghề cao nhất.
Danh tiếng toàn cầu: Các sản phẩm của Orientalfiber được các nhà khai thác viễn thông và các nhà lãnh đạo công nghiệp trên toàn thế giới sử dụng, được công nhận về khả năng sản xuất tinh tế và tính nhất quán chuyên nghiệp.
So với các thiết kế sợi truyền thống, giải pháp ribbon Orientalfiber mang lại:
Hiệu quả nối hàng loạt: Kỹ thuật viên có thể nối 12 sợi cùng lúc, giảm đáng kể chi phí lắp đặt.
Luồng khí tốt hơn: Cấu hình phẳng, nhỏ gọn của Cáp quang Flat Fiber Ribbon cho phép thông gió tốt hơn trong khay cáp và tủ máy chủ.
Bảo vệ đáng tin cậy: Không giống như các giải pháp thay thế giá rẻ, việc sử dụng aramid cao cấp của chúng tôi đảm bảo cáp không bị võng hoặc giãn theo thời gian trong các ứng dụng ống nâng dọc.
Thiết kế ruy băng sợi tích hợp cao
Phần tử gia cố Aramid mang lại cho cáp độ bền kéo tuyệt vời
Chất liệu bên ngoài có khả năng chống ăn mòn, chống thấm nước, chống tia cực tím, chống cháy và thân thiện với môi trường.
Phân phối cáp trong nhà
Kết nối giữa các dụng cụ, thiết bị thông tin liên lạc
Patchcord và bím tóc
Tuân thủ Tiêu chuẩn YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30, v.v. và cáp PVC đáp ứng các yêu cầu về OFNR và OFNP của UL phê duyệt: Áo khoác LSZH khác nhau đáp ứng chứng nhận IEC 60332-1 hoặc IEC 60332-3C.

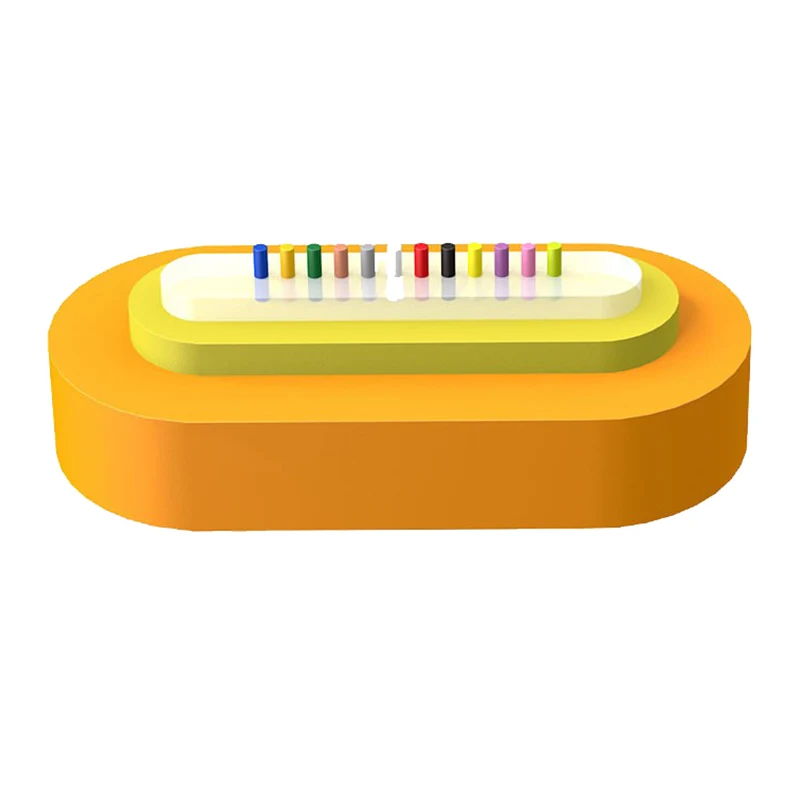

1. Chất xơ
2. Ruy băng sợi
3. Sợi Aramid
4. Áo khoác
|
Mẫu cáp |
Số lượng chất xơ |
Trọng lượng cáp (Tham khảo) (kg/km) |
Độ bền kéo Dài hạn/ngắn hạn |
Kháng nghiền Dài hạn/ngắn hạn (N/100mm) |
Bán kính uốn Động/Tĩnh (mm) |
||
|
4 |
(3,7±0,3)*(2,3±0,3) |
Ruy băng 4 sợi |
4.7 |
6.6 |
80/150 |
300/1000 |
25D/12.5D |
|
6 |
(4,2±0,4)*(2,5±0,2) |
6 sợi ruy băng |
5.1 |
7.3 |
|||
|
12 |
(4,8±034)*(2,3±0,3) |
Ruy băng 12 sợi |
5.9 |
8.0 |
|
Loại sợi |
suy giảm |
OFL |
Băng thông chế độ hiệu quả |
Độ dài liên kết Ethernet 10 Gbit/s |
Bán kính uốn cong tối thiểu |
|||
|
Tình trạng |
1310/1550nm |
850/1300nm |
850/1300nm |
850nm |
850nm |
/ |
||
|
Giá trị điển hình |
Giá trị tối đa |
Giá trị điển hình |
Giá trị tối đa |
|||||
|
Đơn vị |
dB/km |
dB/km |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
|
G652D |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
16 |
|
G657A1 |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
50/125 |
--- |
--- |
3.0/1.0 |
3,5/1,5 |
≥500/500 |
--- |
--- |
30 |
|
62,5/125 |
--- |
--- |
3.0/1.0 |
3,5/1,5 |
≥200/500 |
--- |
--- |
30 |
|
OM3 |
--- |
--- |
3.0/1.0 |
3,5/1,5 |
≥1500/500 |
≥2000 |
300 |
30 |
|
OM4 |
--- |
--- |
3.0/1.0 |
3,5/1,5 |
≥3500/500 |
≥4700 |
550 |
30 |
Vận chuyển/ Bảo quản/ Nhiệt độ vận hành: -20oC-+60oC, Nhiệt độ lắp đặt: -5oC-+50oC
