Hình 8 Cáp quang

Tổng quan cốt lõi

Cáp quang Orientalfiber Hình 8 là sản phẩm truyền thông quang học trên cao tự hỗ trợ được phát triển và sản xuất độc lập bởi Công ty TNHH Công nghệ quang điện Jiangsu Xuben. Sản phẩm này được thiết kế để đáp ứng các yêu cầu đặt trên không với khoảng cách xa, độ ổn định cao của truyền thông, điện, vận tải đường sắt và các ngành công nghiệp khác, tích hợp các đặc tính cơ học tuyệt vời, hiệu suất chống thấm nước và sự thuận tiện trong xây dựng, đồng thời là sự lựa chọn tiết kiệm chi phí cho các ứng dụng kỹ thuật và mua sắm số lượng lớn.

Cấu trúc cơ bản của sản phẩm

Cáp quang Orientalfiber Hình 8 áp dụng thiết kế cấu trúc tiêu chuẩn và thiết thực: sợi quang 250μm được đặt trong một ống lỏng được sản xuất bằng vật liệu mô đun cao và ống lỏng được lấp đầy bằng hợp chất chống thấm chuyên dụng. Một bộ phận chịu lực trung tâm bằng kim loại được đặt ở lõi cáp, với ống lỏng và dây cáp quấn quanh nó để tạo thành lõi cáp hình tròn nhỏ gọn. Lõi cáp được bọc theo chiều dọc bằng một lớp băng nhôm bọc nhựa (APL) và được kết hợp liền với các sợi dây thép để tạo thành vỏ bọc polyetylen hình số 8, đây là ưu điểm cấu trúc cốt lõi của Cáp quang Hình 8.

Ưu điểm chính của sản phẩm dành cho khách hàng mua sắm

Độ bền kéo cao và sự thuận tiện trong thi công

Dây thép bện được cấu hình trong Cáp quang Hình 8 có khả năng chịu kéo cực cao, hỗ trợ lắp đặt trực tiếp trên cao tự hỗ trợ. Thiết kế này giúp loại bỏ nhu cầu về các bộ phận chịu tải phụ trợ bổ sung trong xây dựng kỹ thuật, giảm chi phí vật liệu và nhân công lắp đặt tại chỗ một cách hiệu quả, đồng thời rút ngắn thời gian xây dựng tổng thể cho các dự án mua sắm quy mô lớn.

Khả năng thích ứng cơ học và nhiệt độ ổn định

Cáp quang Hình 8 có hiệu suất cơ học tuyệt vời và khả năng chịu nhiệt độ rộng, thích ứng với môi trường lắp đặt ngoài trời phức tạp như nhiệt độ cao, nhiệt độ thấp và gió. Nó duy trì hiệu suất truyền ổn định khi vận hành ngoài trời trong thời gian dài, giảm tỷ lệ sự cố và chi phí bảo trì sau này của đường dây liên lạc, điều này rất quan trọng đối với hoạt động dự án lâu dài.

Khả năng chống thấm nước và chống ẩm vượt trội

Nhiều công nghệ chống thấm nước được áp dụng cho Cáp quang Hình 8 để đảm bảo độ tin cậy lâu dài: bộ phận chịu lực trung tâm sử dụng vật liệu dây thép, ống lỏng được lấp đầy bằng hợp chất chống thấm đặc biệt, lõi cáp được lấp đầy 100% và rào cản chống ẩm APL được bổ sung. Cấu trúc chống thấm nhiều lớp ngăn chặn hiệu quả sự xâm nhập của nước và hơi ẩm, bảo vệ sợi quang bên trong và kéo dài tuổi thọ của cáp.

Vật liệu bảo vệ cường độ cao

Ống lỏng của Cáp quang Hình 8 sử dụng vật liệu có độ bền cao chống thủy phân, có thể chống ăn mòn hóa học và hư hỏng vật lý trong môi trường phức tạp. Hợp chất làm đầy ống chuyên dụng cung cấp khả năng bảo vệ có mục tiêu cho sợi quang, tránh suy giảm tín hiệu và hư hỏng do rung động và đùn bên ngoài, đảm bảo truyền dữ liệu ổn định.

Tiêu chuẩn tuân thủ

Cáp quang Orientalfiber Hình 8 (loại GYTC8A) hoàn toàn tuân thủ các tiêu chuẩn công nghiệp trong nước và quốc tế YD/T 1155 và IEC 60794-1. Tất cả các sản phẩm đều trải qua quá trình kiểm tra chất lượng nghiêm ngặt trước khi rời khỏi nhà máy, đáp ứng các yêu cầu tiêu chuẩn của việc mua sắm kỹ thuật truyền thông toàn cầu và thích ứng với các tiêu chuẩn đấu thầu và ứng dụng của các quốc gia và khu vực khác nhau.

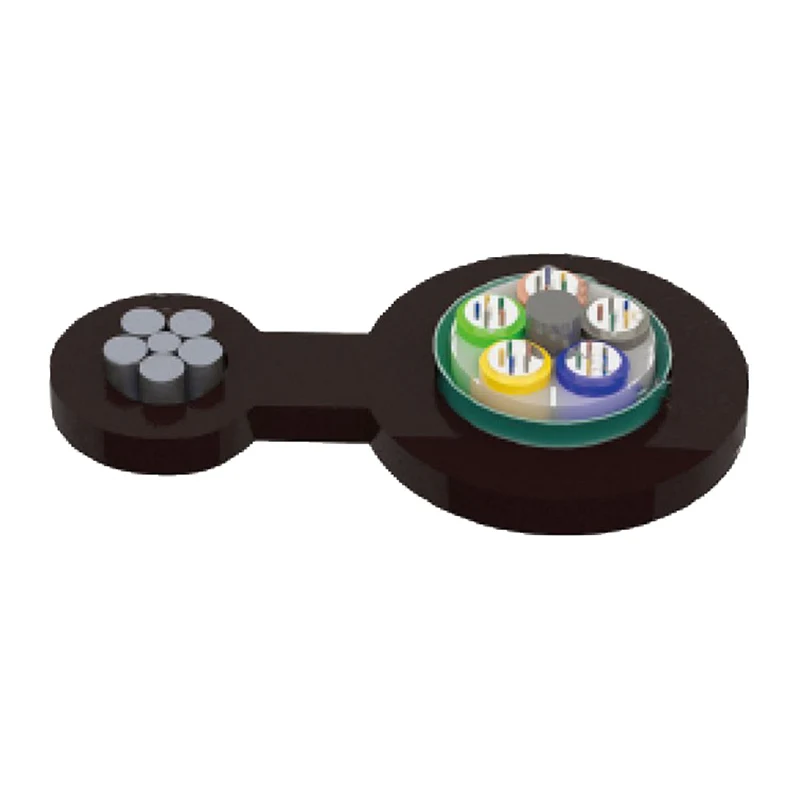

Thành phần kết cấu

Cấu trúc hoàn chỉnh của Cáp quang Orientalfiber Hình 8 bao gồm 9 thành phần cốt lõi, mỗi thành phần có vị trí chức năng rõ ràng để đảm bảo hiệu suất tổng thể của sản phẩm:

1. Dây bị mắc kẹt
2. Vỏ bọc PE
3. Chất xơ
4. Hợp chất làm đầy ống
5. Ống lỏng
6. Hợp chất làm đầy cáp
7. Thành viên sức mạnh miền Trung
8. APL
9. Vỏ bọc PE

Kịch bản ứng dụng của cáp quang hình 8

Cáp quang Orientalfiber Hình 8 được sử dụng rộng rãi trong các nhà khai thác viễn thông trong và ngoài nước, hệ thống truyền thông và truyền tải thông tin phát thanh, truyền hình. Nó cũng thích hợp để truyền dữ liệu mạng cục bộ, cũng như các kết nối đầu cuối công nghiệp trong năng lượng điện, vận chuyển đường sắt, đường cao tốc và các ngành cơ sở hạ tầng khác. Thiết kế tự hỗ trợ của sản phẩm khiến nó trở thành cáp quang được ưa chuộng để lắp đặt trên cao ngoài trời ở những khu vực nông thôn và có khoảng cách xa.

Thông số kỹ thuật

Nhiệt độ lưu trữ/hoạt động: -40oC-+70oC

Đặc tính quang học

Ghi chú:

Một. Hậu tố Xn biểu thị loại sợi

b. Cách sắp xếp màu sắc của sợi và ống được quy định trong bảng nhận dạng màu

c. Không nên bảo quản cáp ở môi trường ngoài trời quá 6 tháng để giữ cho cuộn cáp ở trạng thái tốt

ứng dụng: Trên không tự hỗ trợ

Câu hỏi thường gặp

Câu hỏi 1: Ưu điểm cốt lõi của Cáp quang Orientalfiber Hình 8 để mua số lượng lớn là gì?A1: Cáp quang Hình 8 có cấu trúc tự hỗ trợ, giảm chi phí xây dựng; nó áp dụng thiết kế chống thấm nhiều lớp với độ ổn định cao; sản phẩm đáp ứng tiêu chuẩn kép và nhà sản xuất có hệ thống sản xuất hoàn chỉnh, đảm bảo nguồn cung ổn định và chất lượng ổn định cho việc thu mua số lượng lớn.

Câu hỏi 2: Cáp quang Hình 8 có phù hợp để sử dụng lâu dài ngoài trời không? A2: Có. Sản phẩm có khả năng chịu nhiệt độ và cơ học tuyệt vời, phù hợp với thiết kế kết cấu chống thấm nước và chống ẩm, có thể hoạt động ổn định trong môi trường đặt trên cao ngoài trời lâu dài.

Câu hỏi 3: Cáp quang Hình 8 có hỗ trợ mua sắm tùy chỉnh cho các dự án kỹ thuật không?A3: Có. Là nhà sản xuất cáp quang chuyên nghiệp, Orientalfiber có thể cung cấp các dịch vụ tùy chỉnh cấu trúc và thông số có mục tiêu cho Cáp quang Hình 8 theo nhu cầu thực tế của các dự án mua sắm kỹ thuật.
