Cáp quang xây dựng truy cập sợi Aramid là cáp chuyển tiếp trong nhà và ngoài trời chuyên dụng được thiết kế để xây dựng mạng truy cập. Cấu trúc bên trong có các sợi quang 250 micromet được bảo vệ trong một ống rời có mô đun cao chứa đầy hợp chất chống ẩm. Để cân bằng độ bền kéo với hình dáng nhỏ gọn, một lớp sợi aramid chất lượng cao được sử dụng làm thành phần gia cố. Bên ngoài được gia cố bằng băng thép tráng nhựa hai mặt (PSP) và áo khoác chống cháy Low Smoke Zero Halogen (LSZH). Cấu trúc phân lớp này làm cho cáp Orientalfiber phù hợp với những môi trường nơi độ an toàn và độ bền được đặt lên hàng đầu.
Tính toàn vẹn cơ học nâng cao Việc tích hợp các thành phần cường độ Cáp quang của Tòa nhà tiếp cận sợi Aramid cho phép hiệu suất kéo vượt trội trong quá trình kéo dọc. Sợi aramid cung cấp sự hỗ trợ cần thiết để ngăn chặn sự căng thẳng của sợi mà không cần bổ sung thêm các bộ phận có độ bền kim loại truyền thống.
Bảo vệ môi trường vượt trội Với lớp bọc dọc PSP và ống lót rời chuyên dụng, cáp Orientalfiber mang lại khả năng chống ẩm và chống thủy phân tuyệt vời. Điều này đảm bảo tín hiệu quang vẫn ổn định ngay cả trong tầng hầm tòa nhà ẩm ướt hoặc ống dẫn tiện ích.
Tuân thủ chất chống cháy và an toàn Sử dụng vỏ bọc bên ngoài LSZH, cáp này giảm thiểu việc giải phóng khí độc và khói trong quá trình đốt cháy. Đây là một yêu cầu quan trọng đối với các quy chuẩn xây dựng trong vận tải đường sắt, đường cao tốc và các công trình thương mại có công suất sử dụng cao.
Các thông số kỹ thuật sau đây nêu bật độ chính xác kỹ thuật của Cáp quang tòa nhà truy cập sợi Aramid:
Loại sợi: Tùy chọn G.652D, G.657A1/A2 Chế độ đơn hoặc Đa chế độ.
Số lượng sợi: Thông thường từ 2 đến 24 sợi. Thành viên thế mạnh: Sợi Aramid cao cấp và PSP (Máy nghe nhạc thép nhựa). Áo khoác ngoài: LSZH (Low Smoke Zero Halogen).
Nhiệt độ hoạt động: -20C đến +60C. Khả năng chống nghiền: 1000N/100mm (Dài hạn) và 3000N/100mm (Ngắn hạn). Tuân thủ: tiêu chuẩn YD/T 1770, IEC 60794 và GR 409.
Tính linh hoạt của Cáp quang xây dựng truy cập sợi Aramid khiến nó trở thành lựa chọn ưu tiên cho:
Viễn thông: Kết nối các điểm tổng đài cục bộ để xây dựng khung phân phối.
Kết nối công nghiệp: Kết nối mặt trước cho lưới điện và hệ thống giám sát đường cao tốc.
Truyền dữ liệu: Hệ thống cáp đường trục cho Mạng cục bộ (LAN) trong môi trường khuôn viên trường.
Vận tải đường sắt: Truyền tín hiệu đáng tin cậy để quản lý nhà ga và liên lạc trong đường hầm.
Hiệu suất cơ học và nhiệt độ tốt
Bản thân vật liệu ống lỏng có khả năng chống thủy phân tốt và độ bền cao
Khả năng chịu nén tốt và mềm mại
Thành phần sợi Aramid đảm bảo độ bền kéo
PSP tăng cường chống ẩm
Đường kính nhỏ, trọng lượng nhẹ và lắp đặt thân thiện
Tuân thủ Tiêu chuẩn YD/T 1770, ICEA.596, GR 409, IEC 60794, IEC 332-1 hoặc IEC 332-3C.

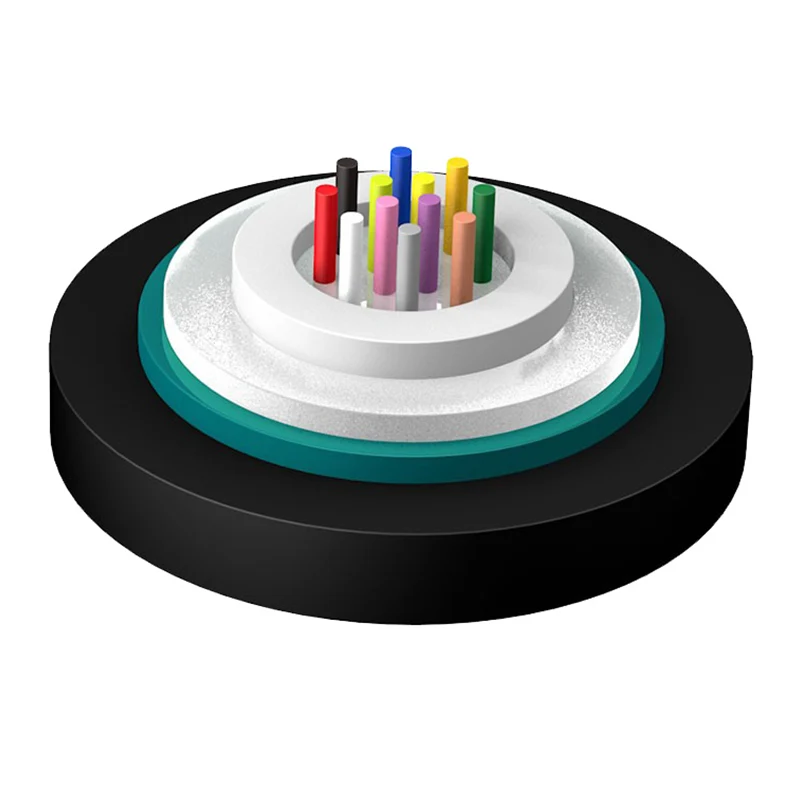

1. Chất xơ
2. Hợp chất làm đầy ống
3. Ống lỏng
4. Sợi Aramid
5. PSP
6. Áo khoác LSZH
|
Mẫu cáp |
Số lượng chất xơ |
Trọng lượng cáp (Tham khảo) (kg/km) |
Độ bền kéo Dài hạn/ngắn hạn |
Kháng nghiền Dài hạn/ngắn hạn (N/100mm) |
Bán kính uốn Động/Tĩnh (mm) |
|
ABC-IIS-ZK-2~12Xn |
2～12 |
80 |
200/660 |
300/1000 |
10D/20D |
|
ABC-IIS-ZK-14~24Xn |
14～24 |
102 |
200/660 |
300/1000 |
10D/20D |
|
Loại sợi |
suy giảm |
OFL |
Băng thông chế độ hiệu quả |
Độ dài liên kết Ethernet 10 Gbit/s |
Bán kính uốn cong tối thiểu |
|||
|
Tình trạng |
1310/1550nm |
850/1300nm |
850/1300nm |
850nm |
850nm |
/ |
||
|
Giá trị điển hình |
Giá trị tối đa |
Giá trị điển hình |
Giá trị tối đa |
|||||
|
Đơn vị |
dB/km |
dB/km |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
|
G652D |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
16 |
|
G657A1 |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
50/125 |
--- |
--- |
3.0/1.0 |
3,5/1,5 |
≥500/500 |
--- |
--- |
30 |
|
62,5/125 |
--- |
--- |
3.0/1.0 |
3,5/1,5 |
≥200/500 |
--- |
--- |
30 |
|
OM3 |
--- |
--- |
3.0/1.0 |
3,5/1,5 |
≥1500/500 |
≥2000 |
300 |
30 |
|
OM4 |
--- |
--- |
3.0/1.0 |
3,5/1,5 |
≥3500/500 |
≥4700 |
550 |
30 |
Vận chuyển/ Bảo quản/ Nhiệt độ vận hành: -20oC-+60oC, Nhiệt độ lắp đặt: -5oC-+50oC
So sánh cạnh tranh và tin cậy
Giải pháp Orientalfiber: Ống rời mô đun cao, sợi aramid cao cấp và tuân thủ LSZH đầy đủ. Các lựa chọn thay thế thị trường tiêu chuẩn: Thường sử dụng nhựa tái chế hoặc PVC tiêu chuẩn có thể thải ra khói cao khi cháy. Kinh nghiệm của Công ty: Có bề dày lịch sử về hệ thống truyền thông và truyền thông phát thanh, truyền hình.
Hỏi: Cáp này có thể sử dụng được cho cả phân khúc trong nhà và ngoài trời không? Đ: Vâng. Cáp quang xây dựng truy cập sợi Aramid được thiết kế với áo khoác LSZH chống tia cực tím và chống cháy, giúp nó phù hợp để chuyển từ ống dẫn ngoài trời sang trục tăng trong nhà.
Hỏi: Lớp PSP có làm cho cáp khó bị bong ra không? Trả lời: Mặc dù PSP cung cấp khả năng bảo vệ đáng kể nhưng thiết kế của Orientalfiber đảm bảo rằng kỹ thuật viên vẫn có thể quản lý được cáp bằng cách sử dụng các công cụ tuốt cáp bọc thép tiêu chuẩn.
Hỏi: Thời gian thực hiện các dự án kỹ thuật quy mô lớn là bao lâu? Trả lời: Với bốn nhà máy chuyên dụng trực thuộc Công ty TNHH Công nghệ quang điện Jiangsu Xuben, năng lực sản xuất cao được duy trì để đáp ứng tiến độ của các dự án cơ sở hạ tầng quy mô lớn trong và ngoài nước.
