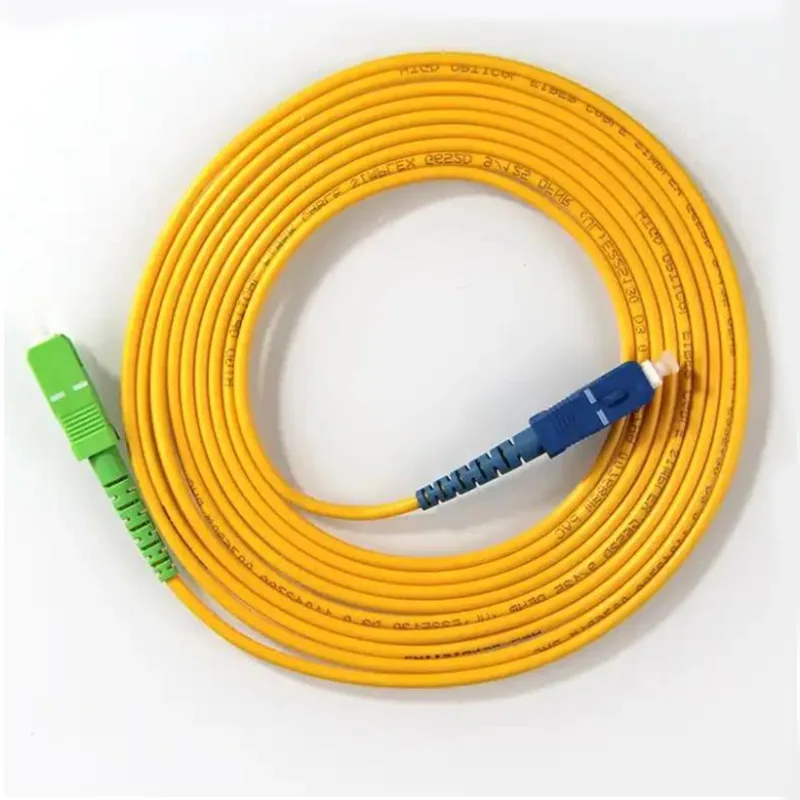

Dây nối cáp tròn SC/APC-SC/UPC của Orientalfiber 3mm được chế tạo bằng sợi quang đơn mode G657A1, hỗ trợ các ứng dụng yêu cầu cả khả năng chống uốn cong và độ suy giảm tín hiệu thấp. Với đường kính ngoài 3,0mm và vỏ LSZH, cáp phù hợp với môi trường trong nhà, nơi mà sự an toàn và quản lý cáp là quan trọng.
Là nhà sản xuất và nhà cung cấp Trung Quốc, Orientalfiber đảm bảo mỗi dây vá đều được chấm dứt tại nhà máy và kiểm tra trước khi giao hàng. Sự kết hợp giữa đầu nối SC/APC và SC/UPC cho phép triển khai linh hoạt trên các giao diện mạng khác nhau, giảm bớt những lo ngại về khả năng tương thích trong quá trình cài đặt.
Hiệu suất kết nối ổn định
Hiệu suất quang học được kiểm soát
Thiết kế cáp linh hoạt và bền bỉ
An toàn và tuân thủ
| Công trình xây dựng | Đơn vị | Mô tả |
| Chế độ sợi | Chế độ đơn: ITU-T G657A1 | |
| Số lượng chất xơ | đơn giản | |
| Bước sóng | bước sóng | 1310/1550 |
| Mất chèn | dB | .30,30 |
| Trả lại tổn thất | dB | ≥55(APC) ≥50(UPC) |
| Đường kính sợi đệm chặt | ừm | 900 |
| Màu sợi đệm chặt | Trắng | |
| Màu vỏ cáp | Màu vàng | |
| Chất liệu vỏ cáp | LSZH | |
| Đường kính cáp | mm | Φ3,0 ± 0,20 |
| Chiều dài | m | 3,0 +0,1/-0 |

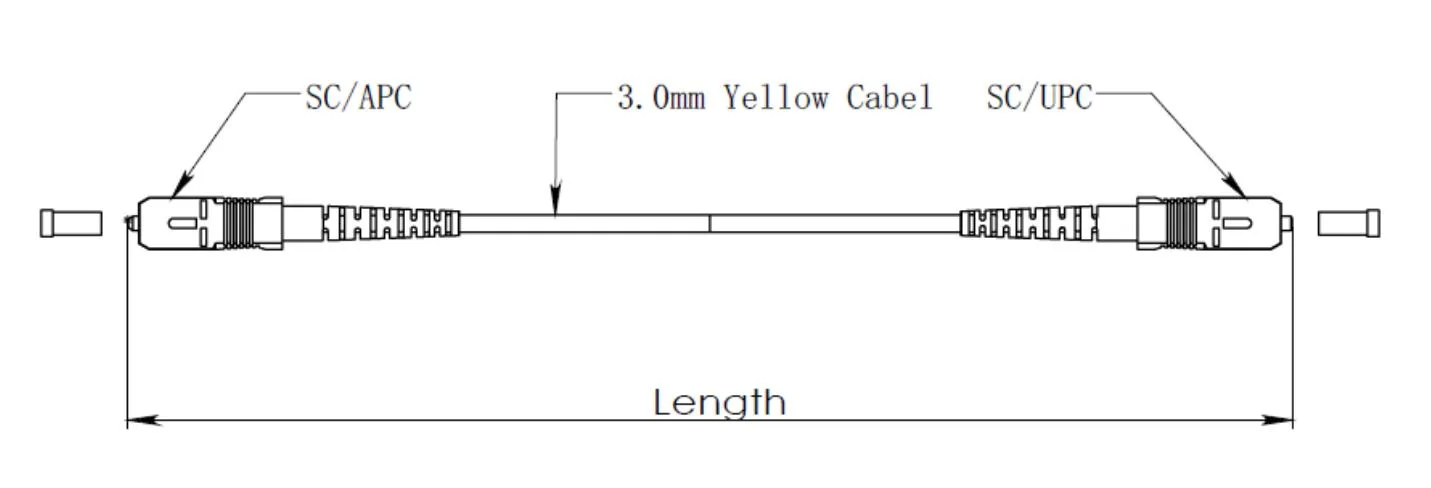

| Kiểu kết nối | SC/APC (Xanh lục) SC/UPC (Xanh dương) | |
| Đánh bóng mặt cuối | APC và UPC | |
| Vật liệu Ferrule | gốm sứ | |
| Khả năng lặp lại kết nối | > 800 lần | |
| Bán kính uốn tối thiểu | mm | ≥20 |
| Đáp ứng khả năng giữ sợi/cáp | N | 50N±2N ở tốc độ 5N/s trong thời gian 120 giây |
| Nhiệt độ hoạt động | ℃ | -25oC ~ +65oC |
| Nhiệt độ bảo quản | ℃ | -25oC ~ +65oC |

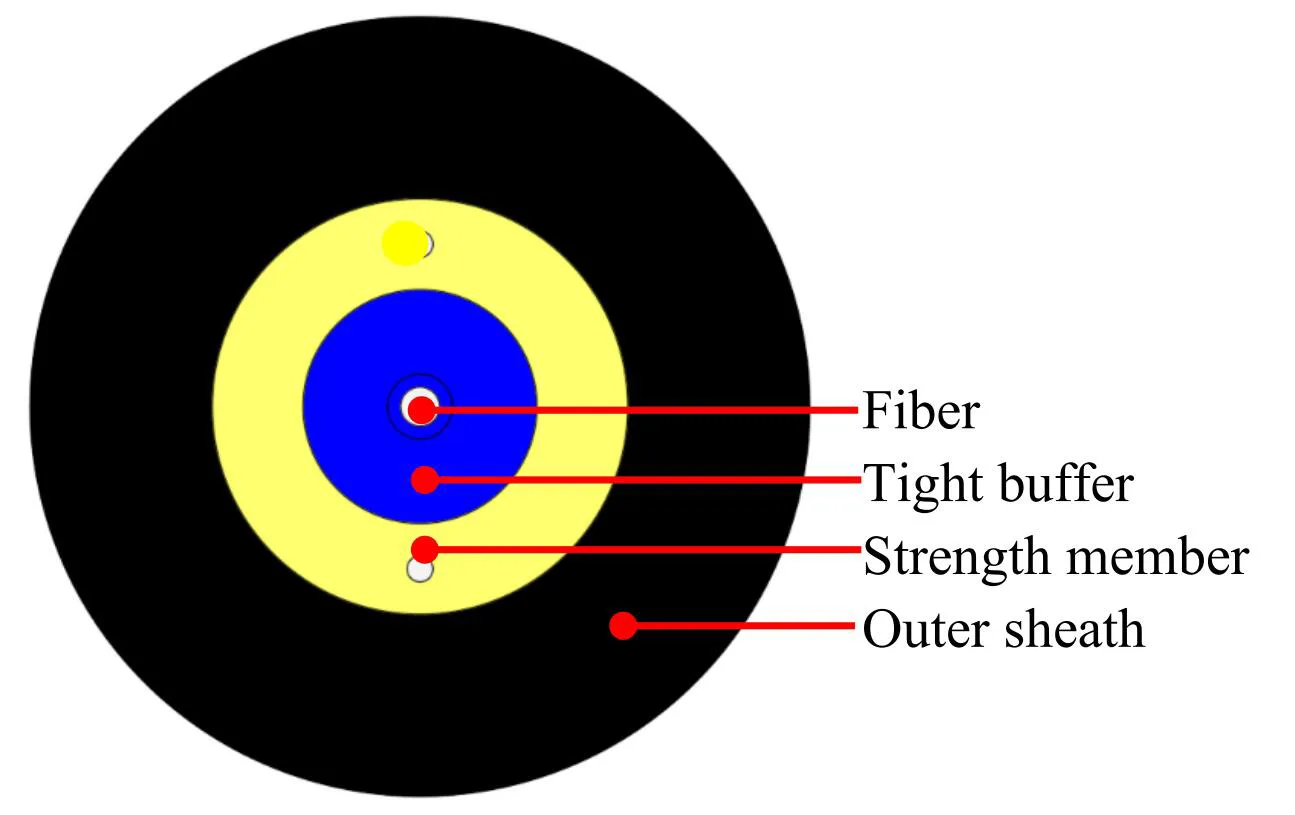

| Mặt hàng | Thông số kỹ thuật | |
| Sợi đệm chặt | Số lượng sợi | 1 |
| Loại sợi | G.657A1 | |
| Màu sợi | Màu xanh da trời | |
| Vật liệu | LSZH | |
| Đường kính | Φ0,9 ± 0,05mm | |
| Màu đệm chặt | Trắng | |
| Thành viên sức mạnh | Vật liệu | Sợi polyester |
| Vỏ ngoài | Vật liệu | LSZH |
| Đường kính | Φ3,0 ± 0,2 mm | |
| Màu vỏ ngoài | Màu vàng | |
| Dấu mực | Màu sắc | Đen |
Tất cả các đặc tính của sợi cáp (sợi của cáp thành phẩm) ít nhất phải phù hợp với Khuyến nghị ITU-T G.657A1 và phải như sau.
| Mục | Đặc điểm kỹ thuật |
| Loại sợi | Chế độ đơn |
| Chất liệu sợi | pha tạp silic |
| hệ số suy giảm @ 1310nm @ 1383nm @ 1460nm @ 1550nm @ 1625nm |
≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km |
| Bước sóng cắt cáp | ≤ 1260nm |
| Bước sóng không phân tán | 1300 ~ 1324nm |
| Độ dốc không phân tán | 0,092 ps/(nm2.km) |
| PMD @ 1550nm | .10,1 ps / km1/2 |
| Phân tán màu sắc @ 1285 ~ 1330nm @ 1271 ~ 1360nm @ 1550nm @ 1625nm |
3 ps/(nm. km) .35,3 ps/(nm. km) 18,0 ps/(nm. km) 22 ps/(nm.km) |
| Đường kính trường chế độ @ 1310 nm | 8,8 ± 0,4um |
| Lỗi đồng tâm lõi/vỏ | ≤ 0,5 ừm |
| Đường kính ốp | 125,0 ± 0,7 um |
| Tấm ốp không tròn | 5% |
| Đường kính lớp phủ sơ cấp | 242 ± 7 ừm |
| Lớp phủ/lớp phủ đồng tâm chính | 10 µm |
| Lớp phủ không tròn | .70,7% |
| Suy hao do suy hao do uốn cáp 1 lượt 1 bán kính 10mm 10 vòng 1 bán kính 15mm |
1550nm Δ0,75dB/km 1625nm Δ1,5dB/km 1550nm ΔΔ0,25dB/km 1625nm Δ1,0dB/km |
Mỗi Dây nối SC/APC-SC/UPC của Cáp tròn Orientalfiber 3 mm đều trải qua 100% thử nghiệm tại nhà máy, bao gồm xác minh suy hao chèn và suy hao phản hồi. Là một nhà máy ở Trung Quốc có quy trình sản xuất được tổ chức chặt chẽ, Orientalfiber tập trung vào việc duy trì chất lượng ổn định theo từng lô, điều này rất quan trọng đối với các dự án kỹ thuật và mua sắm quy mô lớn.
Công ty TNHH Công nghệ quang điện Giang Tô Xuben là một công ty thuộc tập đoàn với bốn nhà máy, bao gồm cáp quang trong nhà, cáp ngoài trời, linh kiện quang ODN và thiết bị mạng quang. Tổng diện tích sản xuất đạt 15.000 mét vuông, với giá trị sản lượng hàng năm là 20 triệu USD.
Công ty cung cấp các giải pháp mạng cáp quang hoàn chỉnh cho các nhà khai thác viễn thông, hệ thống phát sóng và các dự án truyền thông công nghiệp. Sản phẩm được sử dụng rộng rãi trong các hệ thống điện, vận tải đường sắt, đường cao tốc và mạng lưới cơ sở hạ tầng quy mô lớn.
Với hệ thống quản lý chất lượng ISO9001 và chứng nhận an toàn và sức khỏe nghề nghiệp ISO45001, công ty duy trì các quy trình kiểm soát chất lượng và sản xuất được tiêu chuẩn hóa. Dây cáp tròn SC/APC-SC/UPC của Orientalfiber 3 mm được cung cấp cho cả thị trường trong nước và quốc tế, hỗ trợ nhiều dự án kỹ thuật vừa và lớn.
Sự khác biệt giữa đầu nối SC/APC và SC/UPC là gì?
Đầu nối SC/APC có mặt cuối góc cạnh (thường là 8 độ) giúp giảm phản xạ ngược, khiến chúng phù hợp với các hệ thống quang học có độ chính xác cao. Đầu nối SC/UPC có bề mặt được đánh bóng phẳng và thường được sử dụng trong các kết nối mạng chung.
Chiều dài cáp có thể được tùy chỉnh?
Có, Dây nối cáp tròn SC/APC-SC/UPC của Orientalfiber hỗ trợ độ dài tùy chỉnh để phù hợp với các yêu cầu lắp đặt khác nhau.
Dây vá này có phù hợp với môi trường trong nhà không?
Có, chất liệu vỏ LSZH phù hợp để sử dụng trong nhà, đặc biệt là trong những môi trường yêu cầu an toàn cháy nổ và lượng khói thải thấp.
Đầu nối có thể được tái sử dụng bao nhiêu lần?
Đầu nối hỗ trợ hơn 800 chu kỳ kết nối trong điều kiện sử dụng bình thường, duy trì hiệu suất quang học ổn định.
